Aufbau - und Bedienungsanleitung

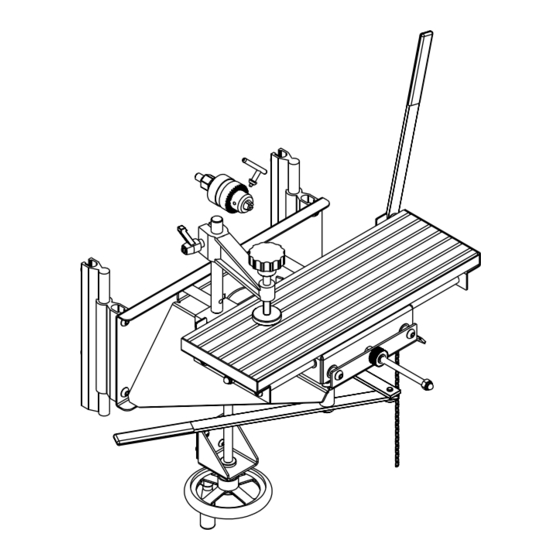

Langloch- Fräs- Bohrvorrichtung
Achtung!
Bitte lesen sie die Bedienungsanleitung
der Langloch- Fräs- Bohrvorrichtung
vor Inbetriebnahme sorgfältig durch.
Augenschutz tragen
Gehörschutz tragen
Atemschutz tragen
Bauart
geprüft
Art.-Nr.: 43.023.10
I.-Nr.: 90029
®
70
LFB
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL LFB 70
Inhaltszusammenfassung für EINHELL LFB 70
- Seite 1 ® Aufbau - und Bedienungsanleitung Langloch- Fräs- Bohrvorrichtung Achtung! Bitte lesen sie die Bedienungsanleitung der Langloch- Fräs- Bohrvorrichtung vor Inbetriebnahme sorgfältig durch. Augenschutz tragen Gehörschutz tragen Atemschutz tragen Bauart geprüft Art.-Nr.: 43.023.10 I.-Nr.: 90029...
-
Seite 2: Inhaltsverzeichnis
Mögliche Störungen Ersatzteillisten 10 - 12 Sonderzubehör 10. Notizen 11. CE - Konformitätserklärung 12. Garantieurkunde 1.0 Technische Daten 1.1 Aufstellmaße Maße über alles LFB 70 Höhe 782 mm Breite 622 mm Tiefe 500 mm Gewicht 12,2 kg 1.2 Technische Daten... -
Seite 3: Ausstattung
Verwendung in geschlossenen Räumen Bei Inbetriebnahme beachten, daß ohne geeignete Absauganlage. rotierende Teile frei beweglich sind. Beim Betrieb der LFB 70 ist es absolut erforderlich, daß die vorhandenen Schutzeinrichtungen der DH in Arbeitsstellung sind bzw. die Messerwelle komplett abgedeckt ist. -
Seite 4: Aufstellung/Montage
5.0 Aufstellung/Montage 5.1 Anlieferzustand Sie haben mit der LFB 70 ein Zusatzgerät erworben, daß mit größter Sorgfalt in unserem Hause hergestellt wurde. Nach dem Entfernen der Verpackung sollten sie die Vorrichtung sofort auf Transportschäden überprüfen. Später festgestellte Schäden werden vom Anlieferer meist nicht mehr anerkannt. -
Seite 5: Befestigen Der Anschlagbleche
5.4 Montage des Bedienhebels für 5.6 Befestigen der Anschlagbleche Querschlitten Teile 1,2,3,4 auflegen und mit Schrauben Anschlagbleche (1) nach oben schwenken und M8x25 (A), M8x16 (B), M8x20 (D) und mit Schraube (A) festziehen. selbstsichernder Mutter (C) festziehen .(lt. Abb.) Die Vierkantmutter muß beim Montieren des Bedienhebels max. -
Seite 6: Montage Des Bohrfutters
5.8 Montage des Bohrfutters 5.10 Montage an die Dickenhobelmaschine Adapter (A) fest auf die Messerwelle Komplette LFB von unten auf Leisten schrauben. (Messerwelle mit Kunststoff- oder aufschieben. Holzkeil am Tisch arretieren). Das Bohrfutter (B) mit Hilfe des Bohrfutterschlüssels fest auf Adapter aufschrauben. -
Seite 7: Bedienung
entfernen. Fräsrichtung beachten (Gegenlauf). Bei Werkzeugdurchmessern unter Ø 8mm Zustellung max. 5 mm. 6.0 Bedienung 6.3 Feineinstellung 6.1 Festspannen und Fixieren von Werkstücken Beidseitige Längeneinstellung A-B durch Werkstück an Anschlagblechen (o.Abb.) Rändelmuttern (1). ausrichten. Die innere Mutter wird dazu in Position Fixiereinheit mit Hebel (A) auf richtige Höhe gebracht und mit der äußeren Mutter gekontert. -
Seite 8: Verwendung Der Verstelleinheit
(B) so einzustellen, daß die Messerwelle Absaugstutzen aufstecken und mit Hilfe der komplett abgedeckt ist! Kette (2) li. oder re. sichern. Beim Betrieb der LFB 70 ist es absolut erforderlich, daß die vorhandenen Tip: Bohrfutterschlüssel in Pos. A Schutzeinrichtungen der DH in aufbewahren! Arbeitsstellung sind bzw. -
Seite 9: Mögliche Störungen
7.0 Mögliche Störungen Höhenverstellung der LFB läßt sich nicht ausführen! 1. Führungsleisten sind nicht parallel. Leisten parallel ausrichten! 2. Werkstücke im Verstellbereich verklemmt. 3. Spindel verklemmt oder verschmutzt. Spindel reinigen und ggf. fetten. Schneidwerkzeug schneidet in Werkstück nicht ein! 1. Falsche Drehrichtung des Motors bei Gleichstrom (Drehrichtungswechsel durch Fasenwender in der Schalter- Steckerkombination. -
Seite 10: Ersatzteillisten
8.0 Ersatzteillisten... -
Seite 13: Sonderzubehör
Sonderzubehör Fräsersatz Art.Nr.: 43.501.99 Der 12 teilige Fräsersatz in der praktischen Holzbox ist variabel einsetzbar. Werkstücke können damit an den Kanten abgerundet, angefast und profiliert werden. 9.1 Einsatz der diversen Profilfräser Quer- und Längsverstellung fixieren. Höheneinstellung des Tisches vornehmen. Geführt wird das Werkstück (1) an dem Anschlagblech (2). (siehe Bilder oben) Mit dem 12 teil. -
Seite 14: Notizen
10.0 Notizen:... -
Seite 15: Eg-Konformitätserklärung Ec Declaration Of Conformity
EC Directive. Geräteart Zusatzgerät zu DH 260-160 Description of machinery: Langloch-Fräs-Bohrvorrichtung LFB 70 Type of machinery: Art.-Nr.: 43.023.10 EG-Richtlinien/EC Direktives: ❏ EG Maschinenrichtlinie 89/392/EWG mit Änderungen EC Direktive for machinery 89/392/EEC with amendments ❏... -
Seite 16: Garantieurkunde
Technische Änderungen vorbehalten wegm. 9/99...
