DESLIGAR
Interruptor de corrediça
LIGAR
Atenção!
Ligue a máquina à rede somente
quando ela estiver desligada.

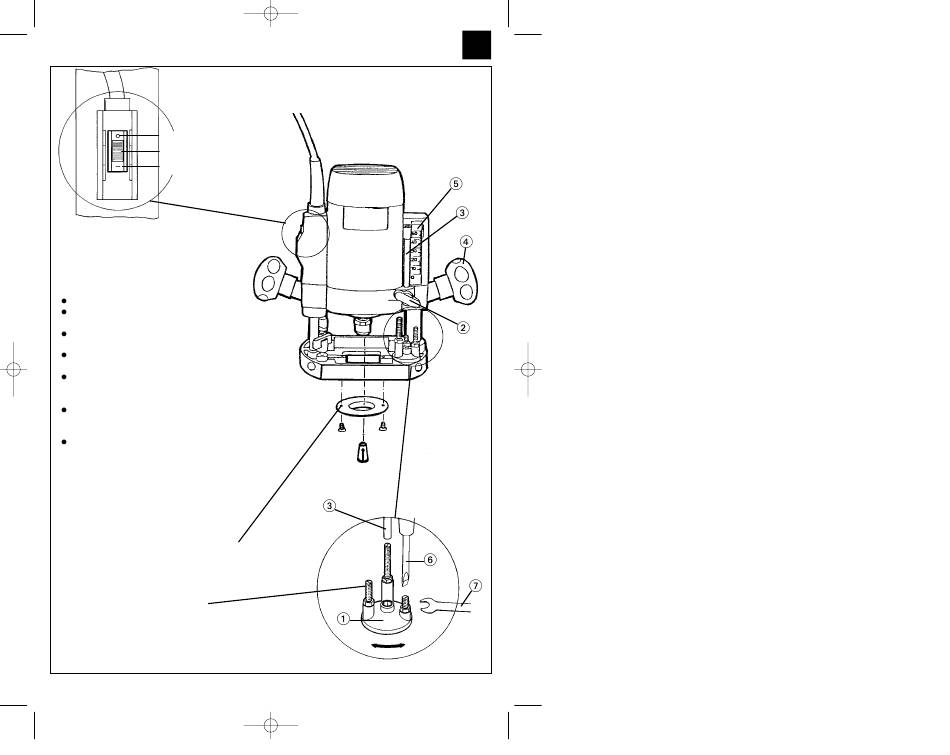

Ajuste da profundidade de
fresagem
Coloque a máquina sobre a peça.
Faça o ajuste prévio no batente em
forma de revólver (1).
Solte o parafuso de orelhas (2) do
esbarro de profundidade (3).
Solte o punho de fixação direito (4)
para a fixação da profundidade.
Movimente a máquina devagar para
baixo, até que a fresa toque na peça
e assegure com o punho de fixação.
Ajuste o esbarro de profundidade
conforme a escala (5) e aperte com
o parafuso de orelhas (2).
Para o ajuste final de precisão,
podem-se ajustar os parafusos do
esbarro tipo revólver com uma
chave de porcas (6) e uma chave de
forqueta (7).
Atenção! Nunca faça reajustes
quando as fresas estiverem em
movimento.
Montagem do casquilho de guia
Fixe o casquilho de guia à sapata de fresagem
com 2 parafusos, de baixo para cima.
Parafusos no esbarro tipo revólver
permitem ajustar previamente 3 profundidades
com um simples giro.
Seite 31
Antes de fazer quaisquer trabalhos na máquina,
tire a ficha da tomada.
