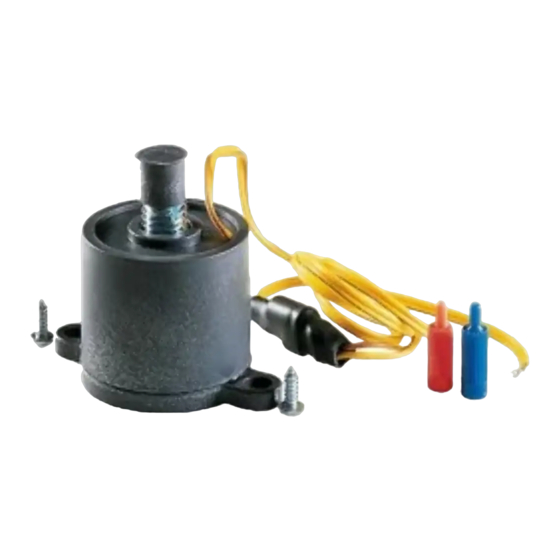

Faller 161674 Anleitung

Allgemein:
Fahrzeuge können ohne Energieaufwand
Anwendungen: Dauerparkplatz (z.B. Parkharfe);
Haltestellen beim ENDE des Spielbetriebes;
Funktionsweise:
Ein Dauermagnet stoppt im spannungslosen Zustand das Fahrzeug
(Prinzip: „Rollende Landstrasse").
Durch Anlegen einer Wechselspannung (AC) von 16V ~
wird das Magnetfeld des Dauermagneten neutralisiert und das Fahrzeug
wird wieder freigegeben.
Technische Daten:
Spulenwiderstand: ca. 58 Ohm
Stromaufnahme: 16V ~
Montageanweisung - WICHTIG:

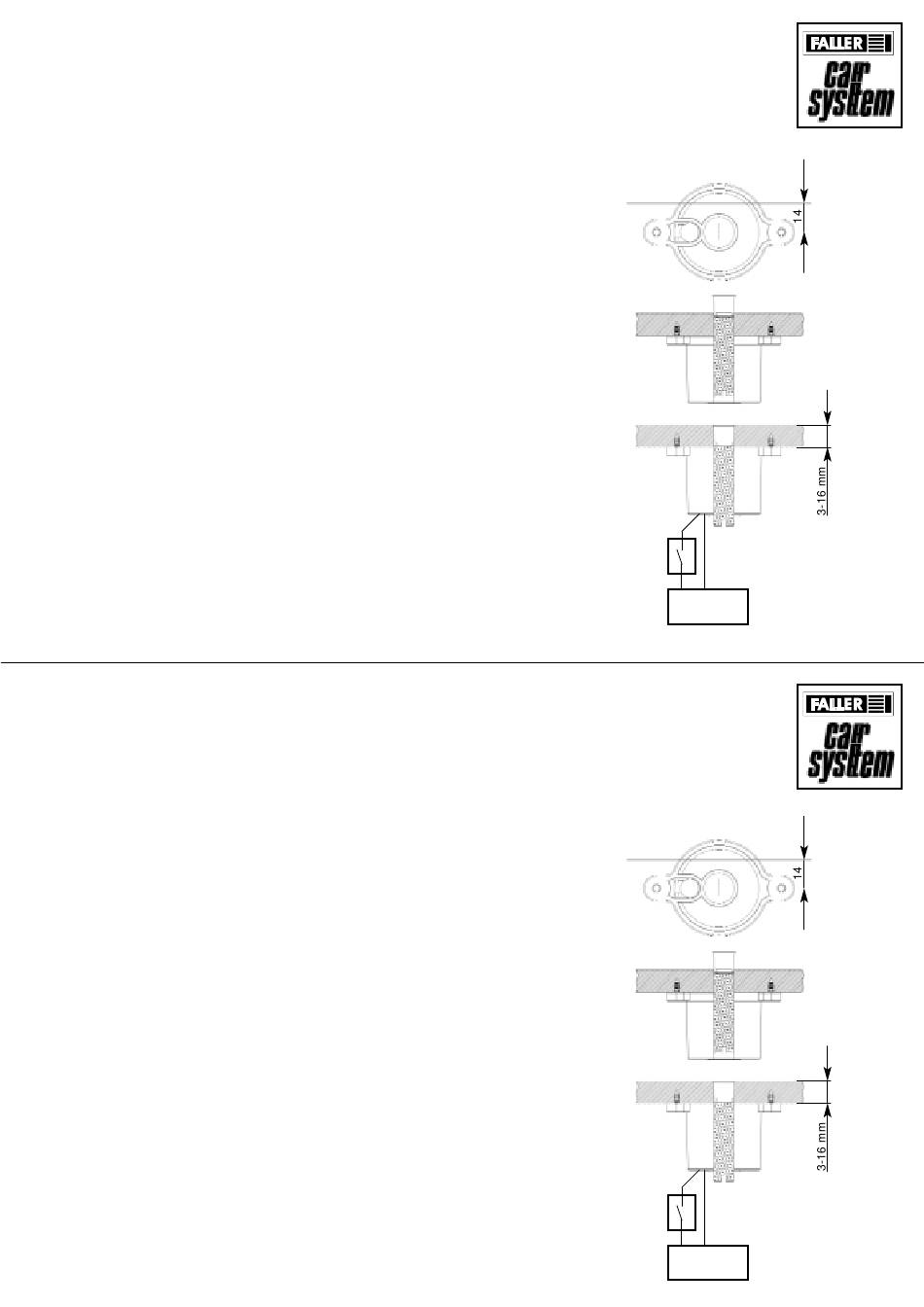

Abstand zum Fahrdraht (Skizze 1):
Dicke der Anlagenplatte (Skizze 3):
1. mit ø10mm bohren und Bohrung leicht ansenken (90° );
2. Gewindestift nach oben drehen (ca. Dicke der Anlagenplatte; Skizze 2);
3. Parkspule anschrauben (Skizze 2);
4. Distanzstück mit Dauermagnet auf Gewindestift aufsetzen (Skizze 2);
5. Gewindestift zurückdrehen bis Oberfläche des Distanzstückes
mit der Fahrbahn eben ist (Skizze 3).
6. Übergänge entsprechend bearbeiten (feinspachteln; usw.)
Elektrischer Anschluss (Skizze 3)
ACHTUNG: Parkspule ist nicht für DAUERBETRIEB geeignet;
max. Einschaltdauer
Bei längerem Einschalten wird ein Sicherheitselement aktiviert das die Funktion
der Parkspule einstellt, das bedeutet, gestoppte Fahrzeuge können nicht mehr
freigegeben werden bis sich das Sicherheitselement abgekühlt hat.
General:
Cars can be parked without energy expenditure.
Applications: Permanent car park (e.g. parking bay);
Stops at the END of the play mode;
Mode of functioning:
A permanent magnet stops the car in the de-energized state
(Principle: „truck-rail roll-on/roll-off").
By applying a AC voltage of 16 V~, the magnetic field of the permanent
magnet will be neutralized and the car released again.
Technical data:
Coil resistance:
Current consumption:
Mounting instructions - IMPORTANT:
Distance to contact wire (drawing 1):
Thickness of model plate (drawing 3):
1. Drill with ø10mm and countersink drilled hole slightly (90°);
2. Turn grub screw upwards (approx. thickness of model plate; drawing 2);
3. Screw on parking coil (drawing 2);
4. Place spacer with permanent magnet on grub screw (drawing 2);
5. Turn grub screw backward until surface of spacer is level with
carriageway (drawing 3).
6. Treat transitions accordingly (fine knife filling, etc.)
Electrical connection (drawing 3)
CAUTION: Parking coil is not suitable for PERMANENT OPERATION;
max. operating time
In the event of longer operation, a safety element will be activated, which sets
the function of the parking coil; this means that stopped cars can no longer be
released until the safety element has cooled down.
geparkt werden.
ca. 340 mA ~
14 mm
3 - 16 mm
15 Sekunden
approx. 58 Ohms
16 V ~ approx. 340 mA ~
14 mm
3 - 16 mm
15 seconds
Anleitung
161674
Parkplatz, elektrisch
Fahrdraht
Skizze 1
Skizze 2
Skizze 3
Tastschalter
(liegt nicht bei)
Instruction
161674
Electrical car park
Contact wire
Drawing 1
Drawing 2
Drawing 3
yellow
Momentary-
contact switch
(not included)
gelb
braun
Trafo/Netzteil
16 V ~
Sa. Nr. 104 348 0
brown
Transformer
16 V ~
