- Seite 1 HAUSTECHNIK ELFAMATIC G 4000 Gruppensteuergerät Bedienung und Installation...
-
Seite 2: Inhaltsverzeichnis
Inhalt und Lieferumfang Inhalt Lieferumfang Übersicht Gruppensteuergerät G 4000 Montage, Installation und Inbetriebnahme Bedienung Technische Daten Kundendienst und Garantie Umwelt und Recycling Sicherheits- und Installationshinweise Gebrauchs- und Montageanweisung Sicherheitshinweise Bei der Installation und bei allen Arbeiten am Gerät sind stets die beiliegenden Sicherheitshinweise zu beachten! -
Seite 3: Übersicht

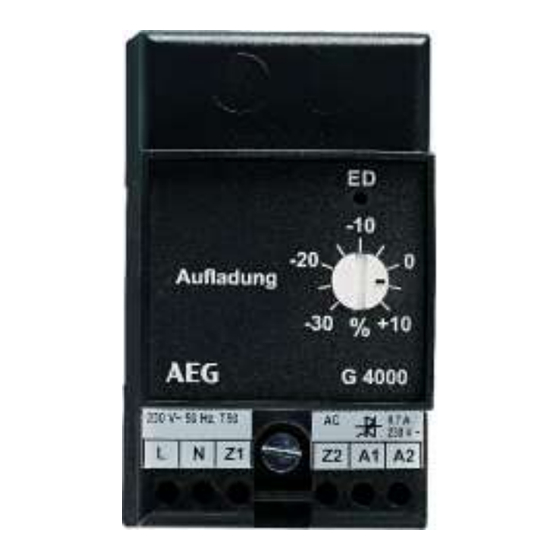

Übersicht Übersicht Das Gruppensteuergerät G 4000 dient zur Verstärkung des AC/ED-Steuersignals von Zentralsteuergeräten sowie zur Veränderung des zentral vorgegebenen Sollladegrades. Gerätebeschreibung Ein Gruppensteuergerät ermöglicht eine gesonderte Steue- rung von jeweils einzelnen Heizgruppen, zum Beispiel in ei- ner Wohnung innerhalb einer Speicherheizungsanlage in einem Mehrfamilienhaus. -
Seite 4: Montage, Installation Und Inbetriebnahme
Montage, Installation und Inbetriebnahme Verteilers, eingesetzt werden. Beidseitig sollte ein Abstand Montage, Installation und Inbetriebnahme von einer Teilungseinheit freigehalten werden. Montage und Anschluss dürfen nur durch vom Netzbe- Das Gruppensteuergerät ist entsprechend der nachfolgen- treiber zugelassenes und am Produkt geschultes Elektro- den Anschlussübersicht anzuschließen, dabei sind folgende fachpersonal vorgenommen werden. - Seite 5 Montage, Installation und Inbetriebnahme Prüfung des Ausgangs Die Leuchtdiode ED zeigt an , wenn der Ausgang einge- schaltet ist. Ein Phasenprüfer an den Klemmen A1, A2 muss im Takt mit der Leuchtdiode aufleuchten. Hinweis: diese Prüfung ist nur möglich, wenn: ...
- Seite 6 Montage, Installation und Inbetriebnahme Klemmenbelegung G 4000 Anschlussübersicht G 4000...
-
Seite 7: Bedienung
Bedienung Bedienung Grundeinstellungskorrekturen: Einstellen der Aufladung Problem Einstellkorrektur Das Gruppensteuergerät erlaubt, den Sollladegrad des Zent- Zu wenig Ladung ralsteuergerätes für den angeschlossenen Wohnbereich über Bereich stellen den Einsteller E5 um bis zu 10% zu erhöhen bzw. um bis zu 30% zu reduzieren. Zu viel Ladung Bereich stellen Wird gegenüber der zentralen Vorgabe mehr Aufladung ge-... -
Seite 8: Technische Daten
Technische Daten Technische Daten Anschlussspannung: 230 V AC, 50 Hz Leistungsaufnahme: ca. 2 VA Ein- und Ausgangssignal: Schwingungspaketgesteuerte Wechselspannung, Zykluszeit ca. 10s Schaltvermögen: 230 V AC, 0,7 A, entsprechend 160W Kleinste Bürde: Ansteuerbare Speicherheizgeräte: Abhängig vom Gerätetyp Gerätesicherung: G Schmelzeinsatz F2 nach DIN 41660 (2 A flink, Reservesicherung im Gerätesockel) Anschlussklemmen: Umgebungstemperatur:... - Seite 9 Technische Daten Richtlinien Abmessungen Das Produkt entspricht den folgenden Richtlinien und Vor- schriften: EMV-Richtlinie Niederspannungsrichtlinie RoHS-Richtlinie WEEE-Reg.-Nr.: DE 75301302...
-
Seite 10: Kundendienst Und Garantie
Kundendienst und Garantie Kundendienst und Garantie Garantiebedingungen Diese Garantiebedingungen regeln zusätzliche Garantieleis- Erreichbarkeit tungen von uns gegenüber dem Endkunden. Sie treten ne- Sollte einmal eine Störung an einem unserer Produkte auf- ben die gesetzlichen Gewährleistungsansprüche des Kun- treten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. den. - Seite 11 Kundendienst und Garantie Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe chen. Gesetzliche Ansprüche des Kunden uns gegenüber oder Abänderungen durch nicht von uns autorisierte Perso- oder gegenüber Dritten bleiben unberührt. nen vorgenommen wurden. Garantiedauer Die Garantieleistung umfasst die sorgfältige Prüfung des Ge- Für im privaten Haushalt eingesetzte Geräte beträgt die Ga- rätes, wobei zunächst ermittelt wird, ob ein Garantiean- rantiedauer 24 Monate;...
- Seite 12 Kundendienst und Garantie vorgenannten Angaben oder Unterlagen, besteht kein Ga- rantieanspruch. Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenen- falls auf Gefahr und Kosten des Kunden an den Kunden- dienst in Deutschland zu senden.
-
Seite 13: Umwelt Und Recycling
Umwelt und Recycling Umwelt und Recycling Als Hersteller sorgen wir im Rahmen der Produktverantwor- tung für eine umweltgerechte Behandlung und Verwertung Entsorgung von Transport- und der Alt-geräte. Weitere Informationen zur Sammlung und Verkaufsverpackungsmaterial Entsorgung erhalten Sie über Ihre Kommune oder Ihren Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir Fachhandwerker / Fachhändler. -
Seite 14: Sicherheits- Und Installationshinweise
Sicherheits- und Installationshinweise Geräte und Zubehörteile dürfen erst in Betrieb genom- Sicherheits- und Installationshinweise men werden, wenn die gesamte Installation den ein- schlägigen Vorschriften entspricht. Nach der Installation sollten zunächst alle Schraubanschlüsse erneut auf fes- Sicherheitshinweise ten Sitz der Leitungen überprüft werden, insbesondere ... - Seite 15 Sicherheits- und Installationshinweise Sensor- und Steuersignale dürfen auf keinen Fall zu- Widerstands- und Temperaturwerte für die Prüfung sie- sammen mit Netzversorgungs- oder Lastanschlüssen im he technische Daten bzw. Montageanleitung. gleichen Kabel geführt werden; separate Sensor- oder Signalkabel sollten nicht über größere Strecken parallel zu Niederspannungskabeln verlegt werden.
-
