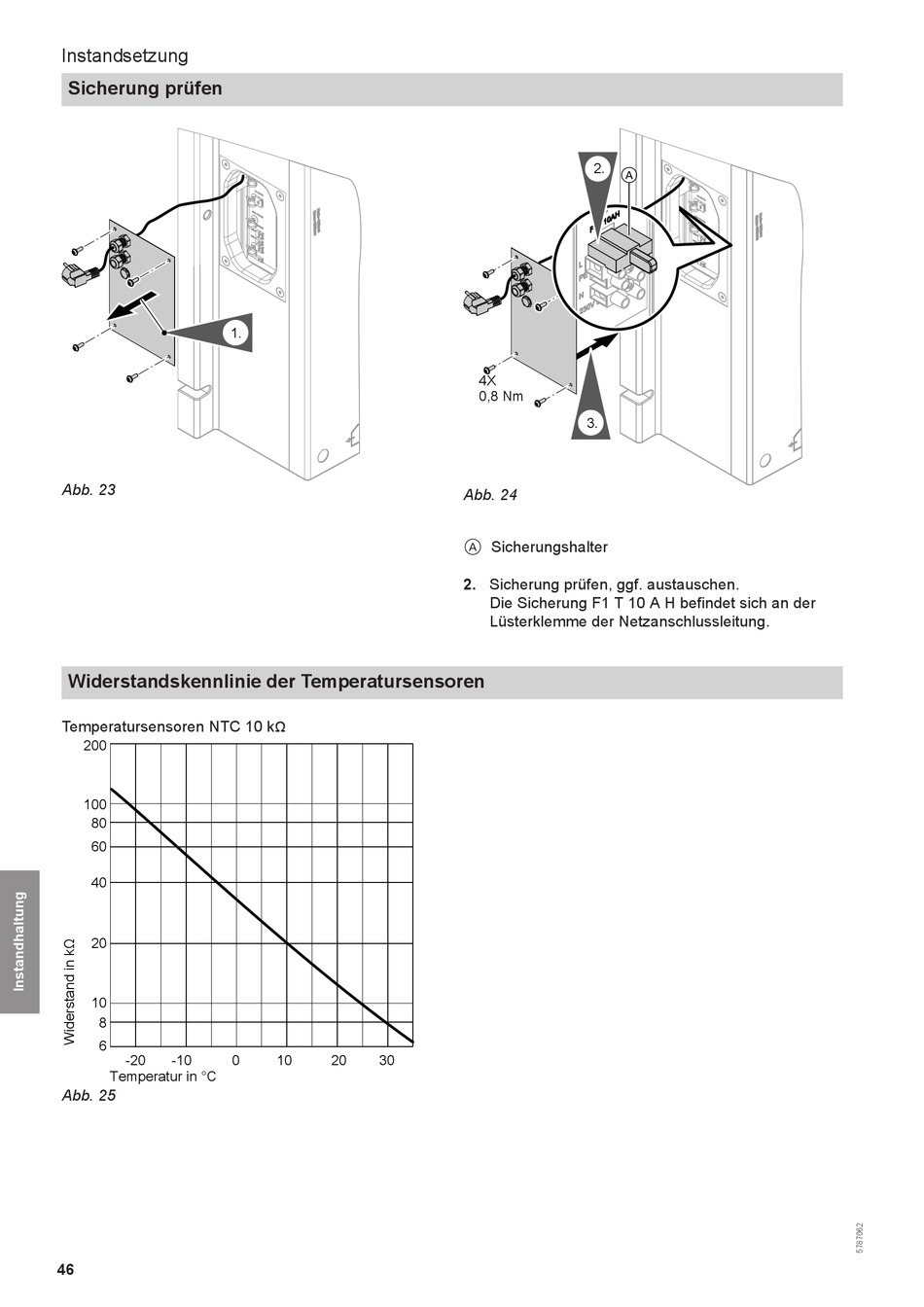

Instandsetzung
Sicherung prüfen
1.
Abb. 23
Widerstandskennlinie der Temperatursensoren
Temperatursensoren NTC 10 k
200
100
80
60
40
20
10
8
6
-20
-10
0
Temperatur in °C
Abb. 25
46
Ω
10
20
30
2.
A
4X
0,8 Nm
3.
Abb. 24
Sicherungshalter
A
2. Sicherung prüfen, ggf. austauschen.
Die Sicherung F1 T 10 A H befindet sich an der
Lüsterklemme der Netzanschlussleitung.
