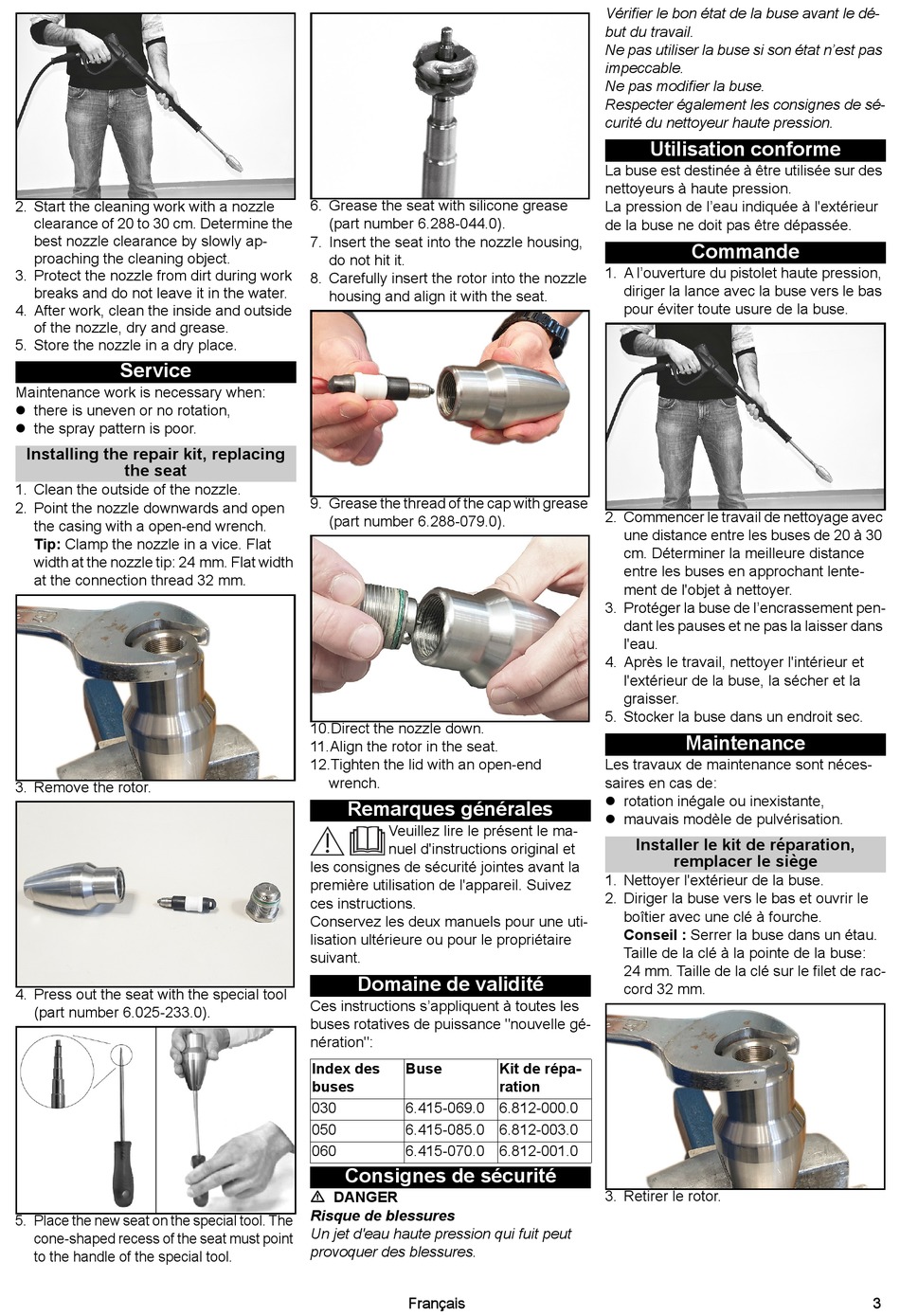

2. Start the cleaning work with a nozzle
clearance of 20 to 30 cm. Determine the
best nozzle clearance by slowly ap-
proaching the cleaning object.
3. Protect the nozzle from dirt during work
breaks and do not leave it in the water.
4. After work, clean the inside and outside
of the nozzle, dry and grease.
5. Store the nozzle in a dry place.
Service
Maintenance work is necessary when:
there is uneven or no rotation,
the spray pattern is poor.
Installing the repair kit, replacing
the seat
1. Clean the outside of the nozzle.
2. Point the nozzle downwards and open
the casing with a open-end wrench.
Tip: Clamp the nozzle in a vice. Flat
width at the nozzle tip: 24 mm. Flat width
at the connection thread 32 mm.
3. Remove the rotor.
4. Press out the seat with the special tool
(part number 6.025-233.0).
5. Place the new seat on the special tool. The
cone-shaped recess of the seat must point
to the handle of the special tool.
6. Grease the seat with silicone grease
(part number 6.288-044.0).
7. Insert the seat into the nozzle housing,
do not hit it.
8. Carefully insert the rotor into the nozzle
housing and align it with the seat.
9. Grease the thread of the cap with grease
(part number 6.288-079.0).
10.Direct the nozzle down.
11.Align the rotor in the seat.
12.Tighten the lid with an open-end
wrench.
Remarques générales
Veuillez lire le présent le ma-
nuel d'instructions original et
les consignes de sécurité jointes avant la
première utilisation de l'appareil. Suivez
ces instructions.
Conservez les deux manuels pour une uti-
lisation ultérieure ou pour le propriétaire
suivant.
Domaine de validité
Ces instructions s'appliquent à toutes les
buses rotatives de puissance "nouvelle gé-
nération":
Index des
Buse
buses
030
6.415-069.0 6.812-000.0
050
6.415-085.0 6.812-003.0
060
6.415-070.0 6.812-001.0
Consignes de sécurité
DANGER
Risque de blessures
Un jet d'eau haute pression qui fuit peut
provoquer des blessures.
Français
Vérifier le bon état de la buse avant le dé-
but du travail.
Ne pas utiliser la buse si son état n'est pas
impeccable.
Ne pas modifier la buse.
Respecter également les consignes de sé-
curité du nettoyeur haute pression.
Utilisation conforme
La buse est destinée à être utilisée sur des
nettoyeurs à haute pression.
La pression de l'eau indiquée à l'extérieur
de la buse ne doit pas être dépassée.
1. A l'ouverture du pistolet haute pression,
diriger la lance avec la buse vers le bas
pour éviter toute usure de la buse.
2. Commencer le travail de nettoyage avec
une distance entre les buses de 20 à 30
cm. Déterminer la meilleure distance
entre les buses en approchant lente-
ment de l'objet à nettoyer.
3. Protéger la buse de l'encrassement pen-
dant les pauses et ne pas la laisser dans
l'eau.
4. Après le travail, nettoyer l'intérieur et
l'extérieur de la buse, la sécher et la
graisser.
5. Stocker la buse dans un endroit sec.
Les travaux de maintenance sont néces-
saires en cas de:
rotation inégale ou inexistante,
mauvais modèle de pulvérisation.
Installer le kit de réparation,
1. Nettoyer l'extérieur de la buse.
2. Diriger la buse vers le bas et ouvrir le
boîtier avec une clé à fourche.
Conseil : Serrer la buse dans un étau.
Taille de la clé à la pointe de la buse:
24 mm. Taille de la clé sur le filet de rac-
cord 32 mm.
Kit de répa-
ration
3. Retirer le rotor.
Commande
Maintenance
remplacer le siège
3
