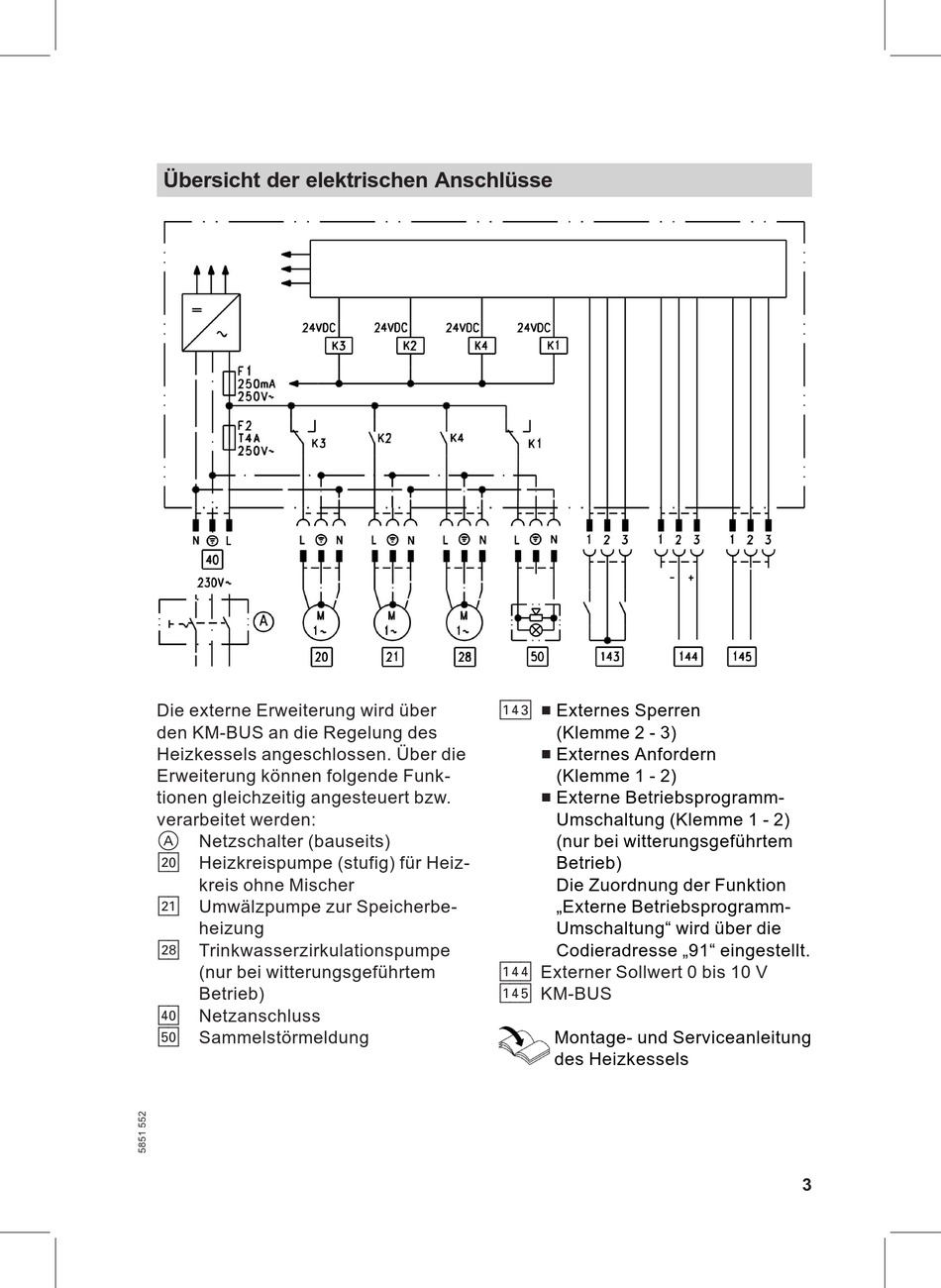

Übersicht der elektrischen Anschlüsse
Die externe Erweiterung wird über
den KM-BUS an die Regelung des
Heizkessels angeschlossen. Über die
Erweiterung können folgende Funk-
tionen gleichzeitig angesteuert bzw.
verarbeitet werden:
A Netzschalter (bauseits)
sÖ Heizkreispumpe (stufig) für Heiz-
kreis ohne Mischer
sA Umwälzpumpe zur Speicherbe-
heizung
sK Trinkwasserzirkulationspumpe
(nur bei witterungsgeführtem
Betrieb)
fÖ Netzanschluss
gÖ Sammelstörmeldung
aVD Externes Sperren
(Klemme 2 - 3)
Externes Anfordern
(Klemme 1 - 2)
Externe Betriebsprogramm-
Umschaltung (Klemme 1 - 2)
(nur bei witterungsgeführtem
Betrieb)
Die Zuordnung der Funktion
Externe Betriebsprogramm-
Umschaltung wird über die
Codieradresse 91 eingestellt.
aVF Externer Sollwert 0 bis 10 V
aVG KM-BUS
Montage- und Serviceanleitung
des Heizkessels
