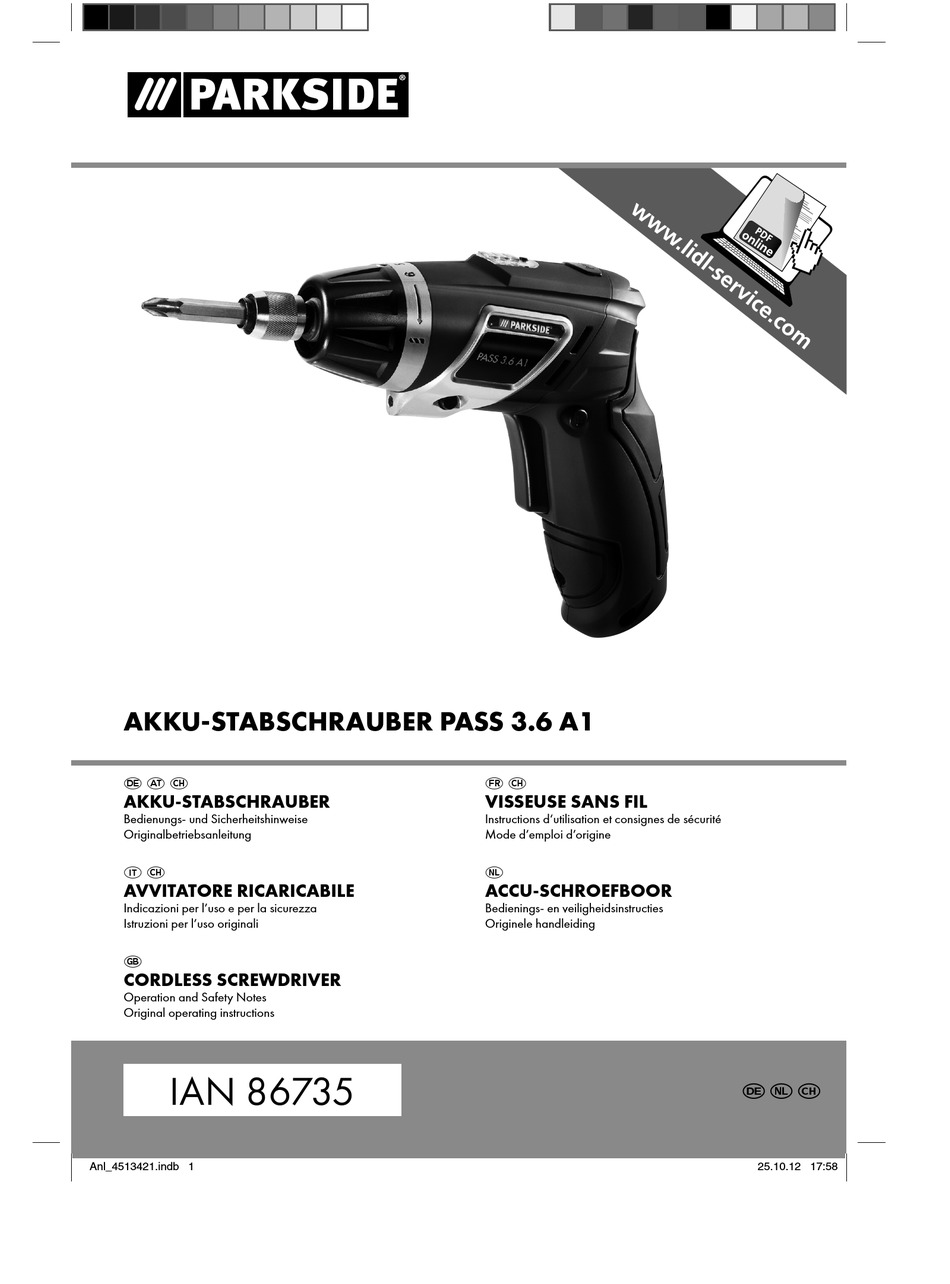

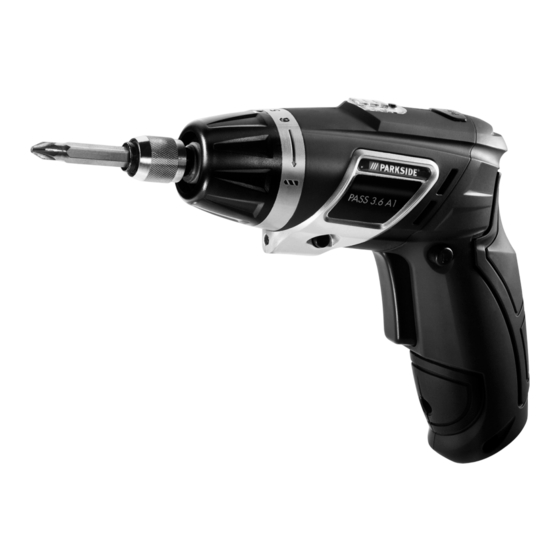

AKKU-STABSCHRAUBER PASS 3.6 A1
F A C
AKKU-STABSCHRAUBER
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
P C
AVVITATORE RICARICABILE
Indicazioni per l'uso e per la sicurezza
Istruzioni per l'uso originali
K
CORDLESS SCREWDRIVER
Operation and Safety Notes
Original operating instructions
IAN 86735
Anl_4513421.indb 1
Anl_4513421.indb 1
J C
VISSEUSE SANS FIL
Instructions d'utilisation et consignes de sécurité
Mode d'emploi d'origine
R
ACCU-SCHROEFBOOR
Bedienings- en veiligheidsinstructies
Originele handleiding
F R C
25.10.12 17:58
25.10.12 17:58

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Parkside PASS 3.6 A1

Inhaltszusammenfassung für Parkside PASS 3.6 A1

  • Seite 1 AKKU-STABSCHRAUBER PASS 3.6 A1 F A C AKKU-STABSCHRAUBER VISSEUSE SANS FIL Bedienungs- und Sicherheitshinweise Instructions d‘utilisation et consignes de sécurité Originalbetriebsanleitung Mode d’emploi d’origine AVVITATORE RICARICABILE ACCU-SCHROEFBOOR Indicazioni per l’uso e per la sicurezza Bedienings- en veiligheidsinstructies Istruzioni per l’uso originali...
  • Seite 2 F A C Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avectoutes les fonctions de l‘appareil.
  • Seite 3 - 3 - Anl_4513421.indb 3 Anl_4513421.indb 3 25.10.12 17:58 25.10.12 17:58...
  • Seite 4 1 14 - 4 - Anl_4513421.indb 4 Anl_4513421.indb 4 25.10.12 17:58 25.10.12 17:58...

  • Seite 5: Inhaltsverzeichnis

    DE/AT/CH Inhaltsverzeichnis 1. Einleitung ..............................7 2. Sicherheitshinweise ............................ 7 3. Gerätebeschreibung und Lieferumfang ....................12 4. Bestimmungsgemäße Verwendung ......................12 5. Technische Daten ............................12 6. Vor Inbetriebnahme ..........................13 7. Bedienung ..............................13 8. Reinigung, Wartung und Ersatzteilbestellung ..................15 9.
  • Seite 6 DE/AT/CH Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen - 6 - Anl_4513421.indb 6 Anl_4513421.indb 6 25.10.12 17:58 25.10.12 17:58...

  • Seite 7: Einleitung

    DE/AT/CH 1. Einleitung können Sie die Kontrolle über das Gerät ver- lieren. Herzlichen Glückwunsch zum Kauf Ihres neuen 2. Elektrische Sicherheit Gerätes. a) Der Anschlussstecker des Elektro- Sie haben sich damit für ein hochwertiges Produkt werkzeuges muss in die Steckdose entschieden.
  • Seite 8 DE/AT/CH 3. Sicherheit von Personen g) Wenn Staubabsaugeinrichtungen und a) Seien Sie aufmerksam, achten Sie Staubauffangeinrichtungen montiert darauf, was Sie tun, und gehen Sie werden können, vergewissern Sie mit Vernunft an die Arbeit mit einem sich, dass diese angeschlossen sind Elektrowerkzeug.
  • Seite 9 DE/AT/CH f) Halten Sie Ihre Schneidwerkzeuge 6. Service scharf und sauber. Sorgfältig gepfl egte a) Lassen Sie Ihr Elektrowerkzeug nur Schneidwerkzeuge mit scharfen Schneidkan- von qualifi ziertem Fachpersonal und ten verklemmen sich weniger und sind leichter nur mit Original-Ersatzteilen repa- zu führen.
  • Seite 10 DE/AT/CH • Lagern Sie Ihren Akku kühl, am besten bei Hinweise zum Ladegerät und Ladevor- 15°C, und zumindest 40% geladen. gang • • Lithium-Ionen Akkus unterliegen einer na- Verwenden Sie das mitgelieferte Ladegerät türlichen Alterung. Spätestens wenn die nicht zum Laden von nicht wieder aufladba- Leistungsfähigkeit des Akkus nur mehr 80% ren Batterien.
  • Seite 11 DE/AT/CH • und kann zu Brand führen. Verhindern Sie, dass der Lithium-Ionen Akku • Verwenden Sie keine Akkus, die sich während gefriert. Akkus, welche länger als 60 Minuten des Ladens erwärmt haben, da die Akkuzel- unter 0°C gelagert wurden, sind zu entsor- len gefährlich geschädigt sein könnten.

  • Seite 12: Gerätebeschreibung Und Lieferumfang

    Kunststoffbeuteln, Folien und Klein- teilen spielen! Es besteht Verschluckungs- Geräusch und Vibration und Erstickungsgefahr! Die Geräusch- und Vibrationswerte wurden ent- • sprechend EN 60745 ermittelt. Akkuschrauber PASS 3.6 A1 • Ladegerät • Schalldruckpegel L ........ 62 dB(A) 26 Bits •...

  • Seite 13: Vor Inbetriebnahme

    DE/AT/CH Tragen Sie einen Gehörschutz. 6. Vor Inbetriebnahme Die Einwirkung von Lärm kann Gehörverlust be- wirken. Achtung! Lesen Sie vor der Inbetriebnahme Ihres Ak- Schwingungsgesamtwerte (Vektorsumme dreier kuschraubers unbedingt diese Hinweise: Richtungen) ermittelt entsprechend EN 60745. 1. Laden Sie den Akku nur mit dem mitgeliefer- ten Ladegerät (1 1).
  • Seite 14 DE/AT/CH Sollte das Laden des Akkus nicht möglich sein, 7.4 LED-Licht (Bild 2/Pos. 2) überprüfen Sie bitte Das LED-Licht (2) ermöglicht das Ausleuchten der • ob an der Steckdose die Netzspannung vor- Schraubstelle bei ungünstigen Lichtverhältnissen. handen ist Zum Einschalten drücken Sie den Ein-/ Aus- •...

  • Seite 15: Reinigung, Wartung Und Ersatzteilbestellung

    DE/AT/CH 7.7 Werkzeugwechsel (Bild 5) 7.10 Überlastung des Schraubers Wenn der Schrauber überlastet wird, schaltet die Achtung! Schutzabschaltung das Gerät ab. Nach wenigen Stellen Sie bei allen Arbeiten (z.B. Werkzeug- Sekunden kann der Schrauber wieder benutzt wechsel; Wartung; usw.) am Akkuschrauber den werden.

  • Seite 16: Entsorgung Und Wiederverwertung

    DE/AT/CH 9. Entsorgung und Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoffkreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B.

  • Seite 17: Konformitätserklärung

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Akkuschrauber PASS 3.6 A1 / Ladegerät für PASS 3.6 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Seite 18: 1. Garantieurkunde

    DE/AT/CH 11. Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Serviceruf- nummer zur Verfügung.
  • Seite 19 FR/CH Sommaire 1. Introduction ..............................21 2. Consignes de sécurité ..........................21 3. Description de l’appareil et volume de livraison ..................26 4. Utilisation conforme à l’affectation ......................26 5. Données techniques ..........................27 6. Avant la mise en service ...........................27 7. Commande ..............................28 8.
  • Seite 20 FR/CH Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures - 20 - Anl_4513421.indb 20 Anl_4513421.indb 20 25.10.12 17:58 25.10.12 17:58...

  • Seite 21: Introduction

    FR/CH 1. Introduction c) Maintenez les enfants et autres per- sonnes à distance pendant l’utilisation de l’outil électrique. Une distraction peut Toutes nos félicitations pour l‘achat de votre nou- vous faire perdre le contrôle de l’appareil. vel appareil. Vous avez fait le choix d‘un produit de grande 2.
  • Seite 22 FR/CH 3. Sécurité des personnes des dispositifs de collecte de la pous- a) Soyez prudent(e), faites attention à sière, assurez-vous qu’ils sont bien ce que vous faites et utilisez un outil raccordés et correctement employés. électrique toujours de façon raison- L’utilisation d’une aspiration de poussière peut nable.
  • Seite 23 FR/CH sant, en considération les conditions 6. Maintenance et entretien de travail et les activités à réaliser. a) Faites réparer votre appareil élec- L’utilisation d’outils électriques dans un autre trique uniquement par un personnel but que celui prévu peut entraîner des situa- spécialisé...
  • Seite 24 FR/CH Consignes relatives à l’ accumulateur l’intérieur. Veuillez également respecter à ce • Le bloc accumulateur de l’appareil à accu- propos les consignes d’élimination. • mulateur n’est pas chargé lors de la livraison. En cas de surcharge et de surchauffe, le L’accumulateur doit être chargé...
  • Seite 25 FR/CH • temps de charge s’appliquent uniquement aux Ne conservez pas l’accumulateur dans un accumulateurs déchargés. Enficher plusieurs endroit dont la température peut atteindre fois un accumulateur chargé ou partiellement plus de 40° C, tout particulièrement dans une chargé conduit à une surcharge et à un en- voiture garée au soleil.

  • Seite 26: Description De L'appareil Et Volume De Livraison

    à les emballer indivi- de s’étouffer ! duellement dans un sachet plastique afi n • d’éviter tout court-circuit ou incendie ! Tournevis sans fil PASS 3.6 A1 • Chargeur • Conservez bien ces consignes de sécurité. 26 embouts •...

  • Seite 27: Données Techniques

    FR/CH 5. Données techniques onnement, telles que les temps d’arrêt de l’outil et de fonctionnement au repos, en plus du temps de déclenchement) Alimentation en tension du moteur : ..3,6 V d.c. Vitesse de rotation à vide : ....200 tr/min La valeur d’émission de vibration indiquée peut Marche à...

  • Seite 28: Commande

    FR/CH 7. Commande 7.2 Commutateur marche à gauche/droi- te (fi gure 2/pos. 10) Le commutateur inverseur marche à gauche/ 7.1 Charger l’accumulateur (fi g. 1) droite (10) au-dessus de l’interrupteur Marche/ L’accumulateur est protégé contre la déchar- Arrêt (9) vous permet de régler le sens de rotation ge profonde.
  • Seite 29 FR/CH 7.6 Affi chage de la capacité de 7.8 Réglage du couple de rotation l’accumulateur (fi gure 4/ pos. 5) (fi gure 5/pos. 13) Appuyez sur le bouton-poussoir pour affi cher la Attention ! capacité de l’accumulateur (6). L’affi chage de la Régler le couple de rotation uniquement à...

  • Seite 30: Nettoyage, Maintenance Et Commande De Pièces De Rechange

    FR/CH 8. Nettoyage, maintenance 9. Mise au rebut et recyclage et commande de pièces de L’appareil se trouve dans un emballage per- rechange mettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut Retirez la fi che de contact avant tous travaux de donc être réutilisé...

  • Seite 31: Déclaration De Conformité

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Akkuschrauber PASS 3.6 A1 / Ladegerät für PASS 3.6 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Seite 32: 1. Bon De Garantie

    FR/CH 11. Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impe- ccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à...
  • Seite 33 IT/CH Indice 1. Introduzione ..............................35 2. Avvertenze sulla sicurezza ........................35 3. Descrizione dell’apparecchio ed elementi forniti ...................40 4. Utilizzo proprio ............................40 5. Caratteristiche tecniche ..........................40 6. Prima della messa in esercizio ......................... 41 7. Uso ................................41 8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio ..............43 9.
  • Seite 34 IT/CH Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso - 34 - Anl_4513421.indb 34 Anl_4513421.indb 34 25.10.12 17:58 25.10.12 17:58...

  • Seite 35: Introduzione

    IT/CH 1. Introduzione 2. Sicurezza elettrica a) La spina di collegamento dell’elettroutensile deve essere ido- Complimenti per aver acquistato questo nuovo nea alla presa. La spina non deve apparecchio. venire modifi cata in alcun modo. Non Avete scelto un prodotto di alta qualità. Le istruzi- usate delle spine con adattatore in- oni per l‘uso fanno parte del prodotto.
  • Seite 36 IT/CH alcol o medicinali. Un attimo di disatten- 4. Impiego e trattamento zione durante l’uso dell’elettroutensile può dell’elettroutensile causare gravi lesioni. a) Non sovraccaricate l’ apparecchio. b) Portate i dispositivi individuali di pro- Usate l’elettroutensile adatto per il tezione e sempre degli occhiali pro- vostro lavoro.
  • Seite 37 IT/CH 5. Impiego e trattamento dell’utensile a Avvertenze speciali di sicurezza batteria Usiamo la massima cura nel montare ogni batte- a) Ricaricate le batterie solo in carica ria per potervi fornire batterie con densità di ener- batteria consigliati dal produttore. Per gia, durata e sicurezza massime.
  • Seite 38 IT/CH profonda delle batterie è la loro conserva- scenze, a meno che non vengano sorvegliati zione prolungata ovvero il mancato uso di da una persona responsabile per la loro sicu- batterie parzialmente scariche. Interrompete rezza o abbiano ricevuto istruzioni da questa il lavoro non appena il rendimento diminuisce persona su come usare l’apparecchio.
  • Seite 39 IT/CH Protezione dagli infl ussi ambientali • Portate indumenti di lavoro adatti. Portate oc- chiali protettivi. • Proteggete l’ apparecchio a batteria e il carica batteria da umidità e pioggia. Umidità e pioggia possono comportare peri- colosi danni alle celle. •...

  • Seite 40: Descrizione Dell'apparecchio Ed Elementi Forniti

    fi lm e piccoli pezzi! Sussiste peri- I valori del rumore e delle vibrazioni sono stati colo di ingerimento e soffocamento! rilevati secondo la norma EN 60745. • Avvitatore a batteria PASS 3.6 A1 Livello di pressione acustica L ..... 62 dB (A) • Carica batteria Incertezza K ..........3 dB...

  • Seite 41: Prima Della Messa In Esercizio

    IT/CH Portate cuffi e antirumore. 6. Prima della messa in L’effetto del rumore può causare la perdita esercizio dell’udito. Attenzione! Valori complessivi delle vibrazioni (somma vetto- Prima di mettere in esercizio il vostro avvitatore a riale delle tre direzioni) rilevati secondo la norma batteria leggete assolutamente le seguenti avver- EN 60745.
  • Seite 42 IT/CH Se la ricarica della batteria non fosse possibile, 7.4 Luce LED (Fig. 2/Pos. 2) verifi cate La luce LED (2) permette di illuminare il punto da • che sia presente tensione di rete sulla presa di avvitare in caso di condizioni di luce sfavorevoli. corrente;...

  • Seite 43: Pulizia, Manutenzione E Ordinazione Dei Pezzi Di Ricambio

    IT/CH 7.7 Cambio dell’utensile (Fig. 5) 7.10 Sovraccarico dell’ avvitatore Se l’avvitatore viene sovraccaricato, Attenzione! l’apparecchio si disinserisce tramite lo spegnimen- Prima di ogni operazione (per es. cambio to di sicurezza. L’avvitatore può essere riutilizzato dell’utensile, manutenzione ecc.) portate il selet- dopo qualche secondo.

  • Seite 44: Smaltimento E Riciclaggio

    IT/CH 9. Smaltimento e riciclaggio L’apparecchio si trova in una confezione per evi- tare i danni dovuti al trasporto. Questo imballag- gio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di ma- teriali diversi, per es.

  • Seite 45: Dichiarazione Di Conformità

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Akkuschrauber PASS 3.6 A1 / Ladegerät für PASS 3.6 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Seite 46: 1. Certifi Cato Di Garanzia

    IT/CH 11. Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia.
  • Seite 47 Inhoudsopgave 1. Inleiding ..............................49 2. Veiligheidsaanwijzingen ..........................49 3. Beschrijving van het gereedschap en leveringsomvang ..............54 4. Reglementair gebruik ..........................54 5. Technische gegevens ..........................54 6. Vóór inbedrijfstelling ..........................55 7. Bediening..............................55 8. Reiniging, onderhoud en bestellen van wisselstukken ................57 9. Afvalbeheer en recyclage ........................58 10.
  • Seite 48 Waarschuwing - Handleiding lezen om het letselrisico te verminderen - 48 - Anl_4513421.indb 48 Anl_4513421.indb 48 25.10.12 17:58 25.10.12 17:58...

  • Seite 49: Inleiding

    1. Inleiding 2. Elektrische veiligheid a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact Van harte gefeliciteerd met de aankoop van uw passen. De stekker mag geenszins nieuw toestel. worden veranderd. Gebruik geen U hebt gekozen voor een hoogwaardig product. adapterstekkers samen met van De handleiding maakt deel uit van dit product.
  • Seite 50 trisch gereedschap met verstand te vergewissen dat deze aangesloten werk. Gebruik geen elektrisch ge- zijn en naar behoren worden gebru- reedschap als u moe bent of onder ikt. Gebruik van een stofafzuiging kan geva- de invloed bent van drugs, alcohol of ren door stof verminderen.
  • Seite 51 te leiden. Pak het gereedschap aan de geïsoleer- g) Gebruik het elektrisch materieel, ac- de oppervlakken van de greep vast als cessoires, inzetgereedschappen enz. u werkzaamheden verricht waarbij de conform de aanwijzingen. Hou reke- schroef of het inzetgereedschap verbor- ning met de werkomstandigheden en gen stroomleidingen kan raken.
  • Seite 52 nog overeenkomt met 80% van het vermogen Aanwijzingen omtrent het laadtoestel en in de nieuwe toestand! Verzwakte cellen in het laden • een verouderde accupack zijn niet meer op- Gebruik de bijgeleverde lader niet voor het gewassen tegen de hoge prestatievereisten opladen van niet herlaadbare batterijen.
  • Seite 53 gevaarlijk zouden beschadigd kunnen zijn. betreft elektrostatische lading. Elektrostatische • Gebruik geen accu’s meer die tijdens het ontladingen hebben schade aan de veilig- laden opgezwollen of van vorm veranderd heidselektronica en de accucellen tot gevolg! zijn of die ongewone symptomen vertonen Vermijd daarom elektrostatische oplading en (uitgassen, sissen, kraken enz.) raak nooit de accupolen aan!

  • Seite 54: Beschrijving Van Het Gereedschap En Leveringsomvang

    Er bestaat Geluidsdrukniveau L ......62 dB (A) inslik- en verstikkingsgevaar! Onzekerheid K ..........3 dB • Accuschroevendraaier PASS 3.6 A1 Geluidsvermogen L ......73 dB (A) • Lader Onzekerheid K ..........3 dB •...

  • Seite 55: Vóór Inbedrijfstelling

    Totale vibratiewaarden (vectorsom van drie 6. Vóór inbedrijfstelling richtingen) bepaald volgens EN 60745. Let op! Schroeven zonder klopfunctie Lees zeker de volgende instructies voordat u uw Trillingsemissiewaarde a ≤ 2,5 m/s accuschroevendraaier in gebruik neemt: Onzekerheid K = 1,5 m/s 1.
  • Seite 56 Mocht het laden van de accu niet mogelijk zijn, 7.4 LED-licht (fi g. 2, pos. 2) controleer dan Het LED-licht (2) maakt het verlichten van de • of op het stopcontact de netspanning voor- schroefplaats mogelijk als er niet voldoende licht handen is is.

  • Seite 57: Reiniging, Onderhoud En Bestellen Van Wisselstukken

    delhuls (14) terug en houdt u haar vast. 8. Reiniging, onderhoud en • Bit (a) wegnemen en vergrendelhuls (14) los- bestellen van wisselstukken laten. Trek vóór alle schoonmaakwerkzaamheden de 7.8 Koppelafstelling (fi g. 5, pos. 13) netstekker uit het stopcontact. Let op! Het koppel enkel in stilstand afstellen.

  • Seite 58: Afvalbeheer En Recyclage

    9. Afvalbeheer en recyclage Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ont- doet u zich van defecte onderdelen op de inza- melplaats waar u gevaarlijke afvalstoffen mag afgeven.

  • Seite 59: Verklaring Van Overeenstemming

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Akkuschrauber PASS 3.6 A1 / Ladegerät für PASS 3.6 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Seite 60: 1. Garantiebewijs

    11. Garantiebewijs Geachte klant, onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantie- bewijs te wenden.
  • Seite 61 Table of contents 1. Introduction ..............................63 2. Safety regulations .............................63 3. Layout and items supplied ........................67 4. Proper use ..............................68 5. Technical data ............................68 6. Before starting the equipment ........................69 7. Operation ..............................69 8. Cleaning, maintenance and ordering of spare parts ................71 9.
  • Seite 62 Caution - Read the operating instructions to reduce the risk of inquiry - 62 - Anl_4513421.indb 62 Anl_4513421.indb 62 25.10.12 17:59 25.10.12 17:59...

  • Seite 63: Introduction

    1. Introduction 2. Electrical safety a) The connector plug from this electric tool must fi t into the socket. The plug Congratulations on your new purchase. should never be altered in any way. You have decided in favor of a high-quality pro- Never use adapter plugs together duct.
  • Seite 64 and use of the electric tool) reduces the risk of d) Keep unused electric tools out of the injury. reach of children. Do not allow people c) Make sure that the appliance cannot start up who are not familiar with the appli- accidentally.
  • Seite 65 get the fl uid in your eyes, also seek at 15°C and charged to at least 40%. • medical advice. Leaking battery fl uid can Lithium-ion batteries are subject to a natural cause skin irritation or burns. ageing process. The battery pack must be replaced at the latest when its capacity falls 6.
  • Seite 66 Information on chargers and the charging ring the charging process, as the battery cells process may have suffered dangerous damage. • • Do not use the supplied battery charger to Do not use batteries which have suffered charge non-rechargeable batteries. curvature or deformation during the charging •...

  • Seite 67: Layout And Items Supplied

    Do not let children play with Do not lose these safety instructions plastic bags, foils or small parts. There is a danger of swallowing or suffocating! • Cordless Screwdriver PASS 3.6 A1 • Battery charger • 26 Bits •...

  • Seite 68: Proper Use

    4. Proper use Total vibration values (vector sum of three direc- tions) determined in accordance with EN 60745. The cordless screwdriver is designed for tightening Screws without hammer action and loosening screws. Vibration emission value a ≤ 2.5 m/s K uncertainty = 1.5 m/s The equipment is to be used only for its prescribed purpose.

  • Seite 69: Before Starting The Equipment

    6. Before starting the If the battery pack fails to charge, please check • whether there is voltage at the socket-outlet. equipment • whether there is good contact at the charging contacts of the battery charger (1 1). Caution: Be sure to read the following information before If the battery still fails to charge, send •...

  • Seite 70: Battery Capacity Indicator

    7.5 Handle adjustment (Fig. 3/Item 3) 7.8 Torque Setting (Fig. 5/Item 13) The screwdriver can be locked into 2 different Caution: angle settings. To do so, press the locking button Only adjust the torque when the appliance is at a (3) and move the screwdriver into the desired po- standstill.

  • Seite 71: Cleaning, Maintenance And Ordering Of Spare Parts

    8. Cleaning, maintenance and 9. Disposal and recycling ordering of spare parts The unit is supplied in packaging to prevent its being damaged in transit. This packaging is raw Always pull out the mains power plug before star- material and can therefore be reused or can be ting any cleaning work.

  • Seite 72: Declaration Of Conformity

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Akkuschrauber PASS 3.6 A1 / Ladegerät für PASS 3.6 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Seite 73: 1. Warranty Certifi Cate

    11. Warranty certifi cate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number prin- ted below.
  • Seite 74 - 74 - Anl_4513421.indb 74 Anl_4513421.indb 74 25.10.12 17:59 25.10.12 17:59...
  • Seite 75 - 75 - Anl_4513421.indb 75 Anl_4513421.indb 75 25.10.12 17:59 25.10.12 17:59...
  • Seite 76 - 76 - Anl_4513421.indb 76 Anl_4513421.indb 76 25.10.12 17:59 25.10.12 17:59...
  • Seite 77 - 77 - Anl_4513421.indb 77 Anl_4513421.indb 77 25.10.12 17:59 25.10.12 17:59...
  • Seite 78 IAN: 86735 PASS 3.6 A1 Einhell Germany AG Wiesenweg 22 D-94405 Landau/Isar Stand der Informationen · Version des Informations · Versione delle informazioni Stand van de Informatie · Last Information Update: 1 1/2012 Ident.-No.: 45.134.21 1 12012 - 1 IAN 86735 Anl_4513421.indb 78...
