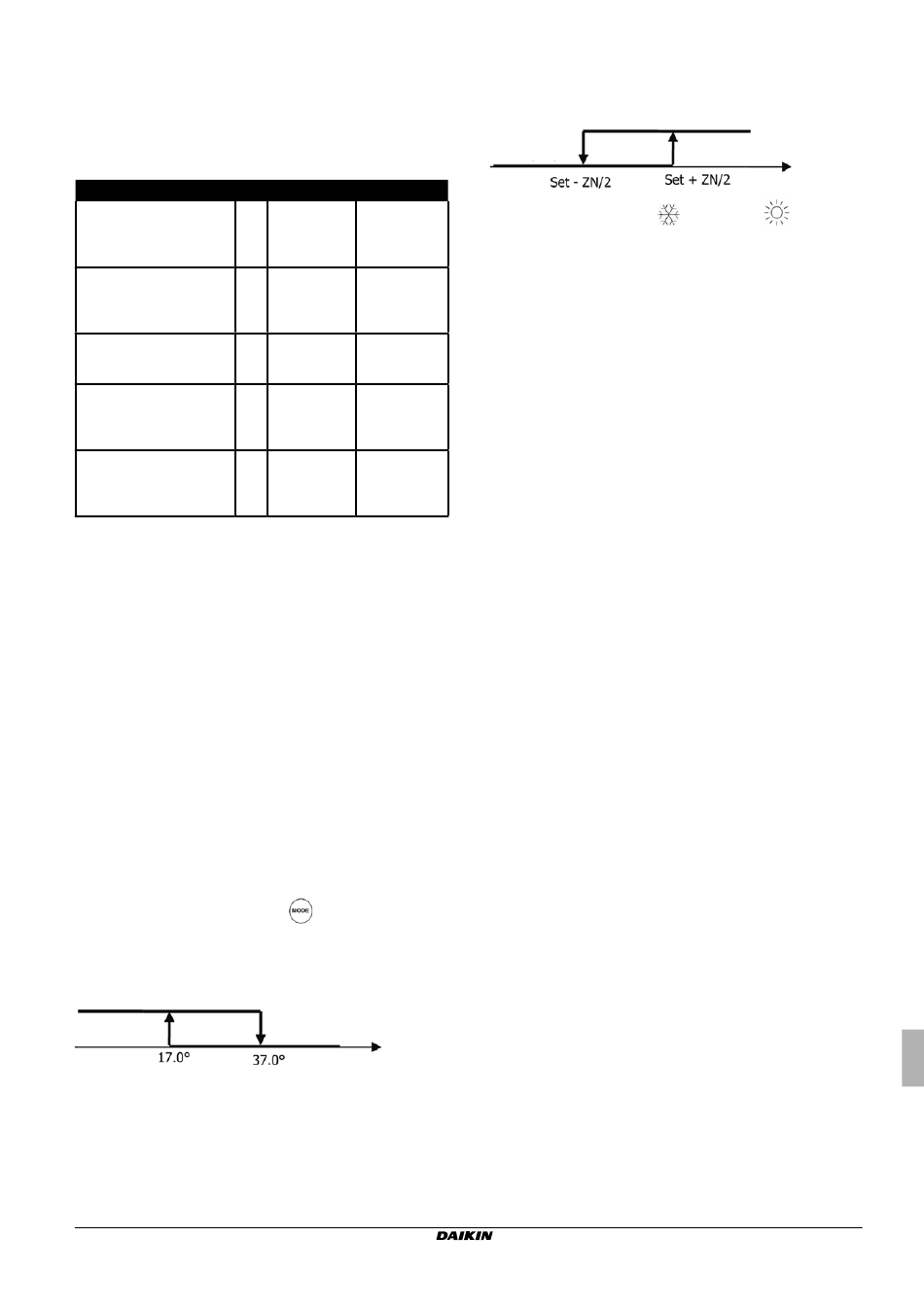

AZ ANALÓG KIMENETEK KONFIGURÁCIÓI 0-10V
P14)
(PARAMÉTER
A következő táblázat segítséget nyújt a P14 paraméter helyes
beállításához azon szelep/ek és ventillátor típusa alapján, amelyekkel
az egység fel van szerelve. Minden egységtípushoz meg van jelölve
a P14 paraméterhez hozzárendelendő érték és a két analóg kimenet
ebből következő felhasználási módja.
EGYSÉG TÍPUSA
P14
2 VAGY 4 CSÖVES EGYSÉG ON/
OFF SZELEPPEL/SZELEPEKKEL
0
ÉS NEM MODULÁCIÓS
VENTILLÁTORRAL
2 CSÖVES EGYSÉG
MODULÁCIÓS SZELEPPEL
1
ÉS NEM MODULÁCIÓS
VENTILLÁTORRAL
2 CSÖVES EGYSÉG
MODULÁCIÓS SZELEPPEL ÉS
2
MODULÁCIÓS VENTILLÁTORRAL
4 CSÖVES EGYSÉG
MODULÁCIÓS SZELEPEKKEL
3
(NEM ENGEDÉLYEZETT A
MODULÁCIÓS VENTILLÁTOR)
2 VAGY 4 CSÖVES EGYSÉG
ON/OFF SZELEPPEL/
4
SZELEPEKKEL ÉS MODULÁCIÓS
VENTILLÁCIÓVAL
SOROS KOMMUNIKÁCIÓ
Csatlakoztatás az RS485 kommunikációs hálózathoz.
A Bus típusú, kommunikációs hálózat egy egyszerű, 2 vezetős,
árnyékolt kábelből áll, amely közvetlenül a vezérlők RS485 soros
portjaihoz van bekötve (A, B és GND szorítók).
A hálózat kialakításához AWG 24 (0,511 mm átm.) kábelt használjon.
A kommunikációs hálózatnak a következő, általános struktúrával
kell rendelkeznie (4. ábra):
A "MASTER-SLAVE" változat esetén be kell szerelni egy végellenállást
mindkét vezérlőre a hálózat végződéseinél.
MEGJ.: ( 1) Vegye figyelembe az A(-) és B(+)-vel jelölt csatlakozás
polaritását.
(2) Kerülje a földhurkokat (földelő árnyékolás csak az egyik
végződésnél)
LOGIKÁK
HŰTÉS/FŰTÉS ÁTKAPCSOLÁS
A termosztáton 4 különböző üzemmód kiválasztási logika
létezik, amelyek a vezérlőn beállított konfiguráció alapján vannak
meghatározva (P00 paraméter):
1 H elyi: a felhasználó választja ki a
2 T ávoli: az DI1. Digitális Bemenet állapotának függvényében
(érintkezős logika: lásd kártya konfigurációs paraméterek)
3 A víz hőmérsékletének függvényében
nyár
MEGJ.: a vízszonda vészjelzés esetén a módozat ellenőrzése
átmenetileg visszatér a Helyi módozatba.
FWEC3
Advanced plus electronic controller
FC66002765
AOUT1
AOUT2
NEM HASZNÁLT
NEM HASZNÁLT
SZELEP
--
MODULÁCIÓ
SZELEP
VENTILLÁTOR
MODULÁCIÓ
MODULÁCIÓ
HIDEGVÍZ-
MELEGVÍZ-
SZELEP
SZELEP
MODULÁCIÓ
MODULÁCIÓ
VENTILLÁTOR
--
MODULÁCIÓ
billentyű benyomásával
tél
Víz hőmérséklet
4 A levegő hőmérsékletének függvényében:
Ahol:
S et a nyilakkal beállított hőmérséklet
Z N a semleges zóna (P03 paraméter)
tél
A termosztát üzemmódját a
jelölik a display-en.
VENTILLÁCIÓ
ÁLTALÁNOS SZEMPONTOK
Az ellenőrző rendszer két ventillációs típust kezelhet:
- f okozatos ventilláció, egy kiválasztható, fix sebességszámmal
(3 vagy 4)
- modulációs ventilláció, 0% és 100% között változtatható
sebességgel
Az, hogy az egyik vagy a másik kezelési típust használják,
nyilvánvalóan kötődik a gépre szerelt ventillátor típusához
(modulációs vagy nem modulációs), amelyet a vezérlő a P14
konfigurációs paraméter számára beállított érték alapján választ
ki. A fokozatos szabályozás két különböző logikát követ a szelep/
ek típusa (ON/OFF vagy modulációs) alapján; ahogy a ventilláció
típusára vonatkozó információra is, úgy erre az információra is
következtet a vezérlő a P14 konfigurációs paraméter által felvett
érték alapján. Ebből az következik, hogy a P14 konfigurációs
paraméter beállítását figyelemmel kell végezni az egység helyes
működésének garantálása érdekében.
MEGJ.: a modulációs ventilláció jelenlétében a helyes beállítás
végett a vezérlő számon tartja a P00 konfigurációs
paraméterhez rendelt értékkel magától értetődően
meghatározott sebességszámot is. Még ha
ellentmondónak is tűnik a "sebességszámról"
beszélni a modulációs ventilláció jelenlétében, ez az
információ mégis alapvetően fontos marad annak
meghatározásánál az ellenőrző rendszer felé, hogy
természetes hőkonvencióban való üzemelésre
alkalmas egységről van szó vagy nem. Ezen
információ függvényében a ventilláció modulációs
szabályozása különféle logikákat követ.
Összefoglalásképpen, a vezérlő által kezelt, (és az alábbiakban
részletesen leírt), automatikus szabályozási logikák a következők:
- fokozatos ventilláció ON/OFF szeleppel (vagy anélkül) és 3
sebességgel, hűtő és fűtő üzemmódban (spekuláris logikák);
- fokozatos ventilláció ON/OFF szeleppel (vagy anélkül) és 4
sebességgel, nyári és téli üzemmódban (spekuláris logikák);
- fokozatos ventilláció modulációs szeleppel és 3 sebességgel,
nyári és téli üzemmódban (spekuláris logikák);
- fokozatos ventilláció modulációs szeleppel és 4 sebességgel,
nyári és téli üzemmódban (nem spekuláris logikák);
- a modulációs ventilláció szabályozása ON/OFF szeleppel, nyári
és téli üzemmódban (spekuláris logikák);
- modulációs ventilláció szabályozása modulációs szeleppel
nyár
Levegő
hőmérséklet
(hűtés) és a
(fűtés) jelek
Beszerelési és felhasználói kézikönyv
7
