MM20151 DE INSTALLATIONSHANDBUCH
• 8QTIGDQJTVG 'TFWPIUNÒEJGT DG PFGP UKEJ
an den Längsseiten der Modulrahmen.
Die Löcher sind ausschließlich für die
Erdung bestimmt und nicht für die
Montage der Module geeignet.
• Eine ordnungsgemäße Erdung
der montierten Modulen und der
Modulträger/Unterkonstruktion wird
durch den Einsatz eines zugelassenen
Erdungsleiters erreicht. Die Erdleitung
(das Erdungskabel) muss zur
Gewährleistung des notwendigen
elektrischen Kontaktes ordnungsgemäß
am Modulträger befestigt sein.
Erdungsleiter, Erdleitung oder
Erdungsband können entweder aus
Kupfer, einer Kupferlegierung oder
einem anderen Material gefertigt
sein, das für die Verwendung als
elektrischer Leiter gemäß den jeweiligen
Anforderungen der geltenden nationalen
elektrischen Standard zugelassen ist.
Um elektrischen Kontakt herzustellen,
muss man erst durch die eloxierte
Schicht der Aluminiumrahmen dringen.
Dafür empfehlen wir eine rostfreie
Zahnscheibe zu verwenden, die zwischen
der Schraubenmutter und der Rahmen
eingesetzt werden soll.

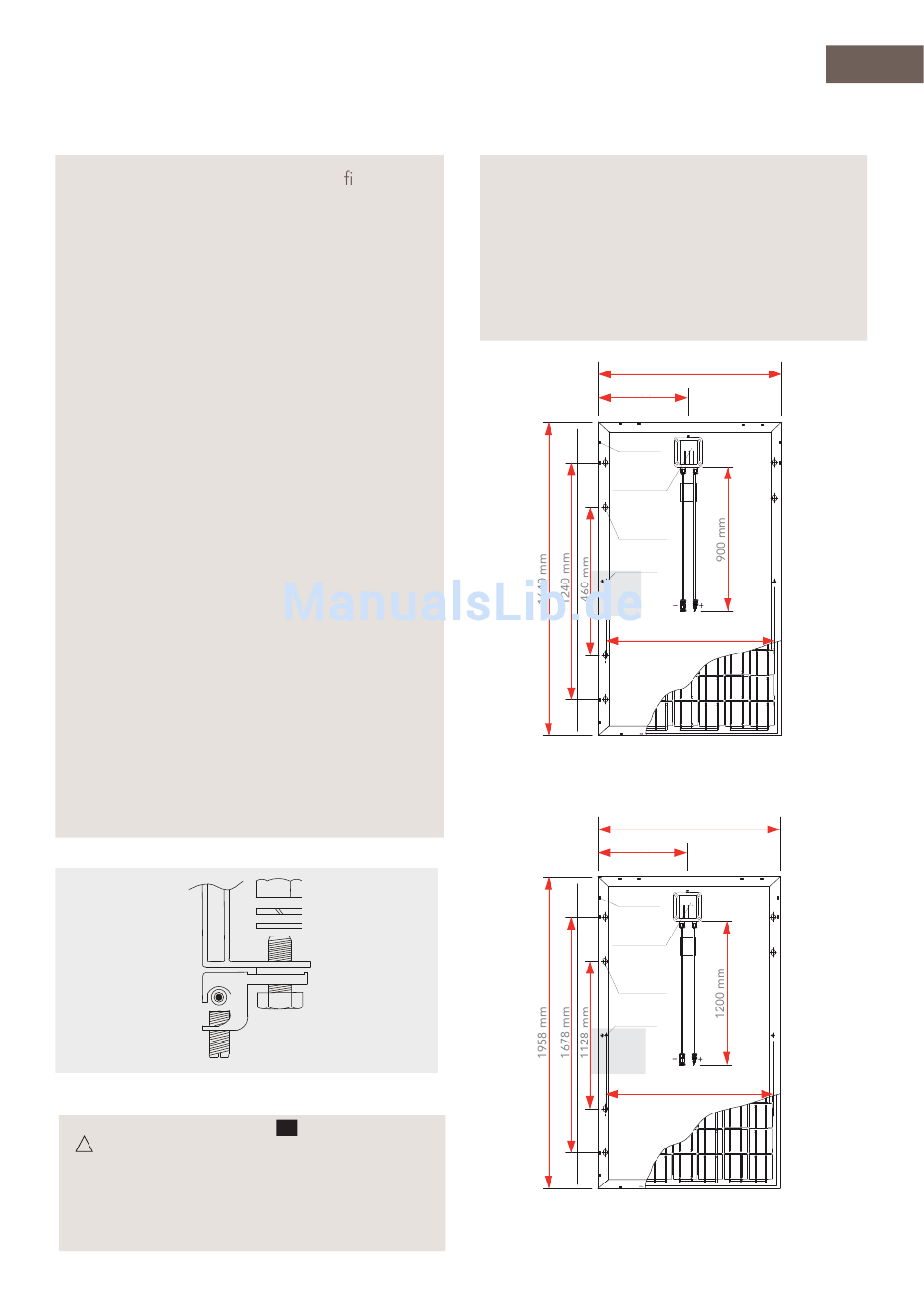

ABB.8: ERDUNGSANSCHLUSS
ACHTUNG:
• Durch die Erdung darf es nicht zum
direkten Kontakt zwischen den
Aluminiumrahmen der Module und
andersartigen Metallen kommen, da
sonst galvanische Korrosion entsteht.
Man kann eine Flachscheibe aus
nichtrostendem Stahl zwischen den
Rahmen und Erdungsanschluss fügen.
• Wir empfehlen, rostfreie Erdungsbolzen
oder Schraubenmutter zu verwenden,
die für PV-Anlagen geeignet sind.
496 mm
Drainage
holes
Junction
box
Mounting
holes
Grounding
holes
ABB.7: ERDUNGSLÖCHER, AS-P6 SERIE
496 mm
Drainage
holes
Junction
box
Mounting
holes
Grounding
holes
ABB.8: ERDUNGSLÖCHER, AS-P7 SERIE
992 mm
Label
Connector
952±1(40×30)
952 mm
992 mm
Label
Connector
952±1(40×30)
946 mm
11
