- Seite 1 Produktbeschreibung g ToBe Touched UID 8530 Color Temperature DMX UID 8540 Color DMX...
-
Seite 2: Inhaltsverzeichnis
Inhalt UID 8530 Color Temperatur DMX Beschreibung Beschreibung Abmessungen Tastenfunktionen Sperren und Freigeben der Programmierfunktion Abschalten der Töne Speichern von Einstellungen / Werkseinstellung Tastenabdeckung für die I/O Taste S h ltbild Schaltbild 6 - 7 Technische Daten UID 8540 Color DMX Beschreibung Abmessungen Tastenfunktionen... -
Seite 3: Abmessungen

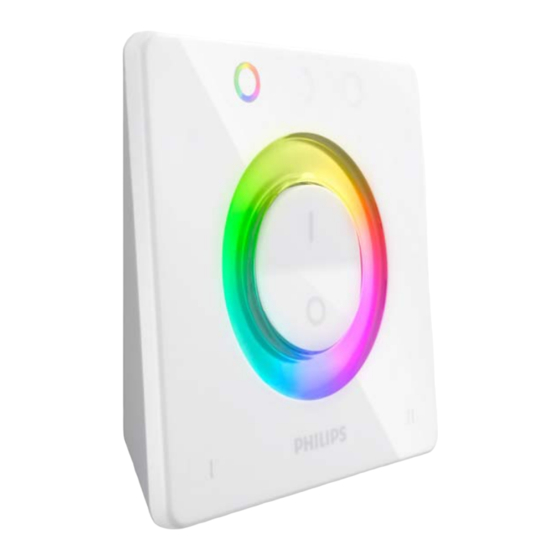

UID 8530 Color Temperature DMX Das ToBeTouched Bedientableau UID 8530 ist ein Bedientableau zum Einstellen von Farbtemperaturen in DMX Anwendungen. Die Einstellung erfolgt über eine hintergrundbeleuchtet berührungsempfindliche Oberfläche am Tableau. Zwei weitere Tasten sind zum Umschalten der Oberfläche zum Einstellen der Farbtemperatur bzw. zum Einstellen der Helligkeit. -
Seite 4: Tastenfunktionen
Tastenfunktionen UID 8540 Color DMX Taste zum Umschalten des Berührungsfeldes zur Einstellung der Farbtemperatur Taste zum Umschalten des Berührungsfeldes zur Einstellung der Helligkeit Taste zum Ein und Ausschalten der Anwendung Berührungsempfindliche Oberfläche zum Verändern der Farbtemperatur bzw. zur Einstellung der Helligkeit „Preset Tasten zum Abspeichern von Preset“... -
Seite 5: Sperren Und Freigeben Der Programmierfunktion
Sperren und Freigeben der Programmierfunktion UID 8530 Color Temperature DMX Betätigen Sie die Funktionstasten zum Einstellen der Helligkeit und der Farbtemperatur gleichzeitig und halten diese für 4 Sekunden gedrückt. Ertönt ein Ton, so kann kein Preset“ abgespeichert werden kann kein „Preset abgespeichert werden. Ertönen zwei Töne ist der Speichermodus wieder freigegeben. -
Seite 6: Speichern Von Einstellungen / Werkseinstellung
Speichern von Einstellungen / Werkseinstellungen UID 8530 Color Temperature DMX • Speichern von „Presets“ Betätigen Sie eine „Preset“ Taste, auf der die Einstellung gespeichert werden soll und halten diese für 3 Sekunden gedrückt. Die Hintergrund- beleuchtung auf der berührungsempfindlichen Fläche wechselt auf weiß... -
Seite 7: Tastenabdeckung Für Die I/O Taste
Tastenabdeckung für die „I/O“ Taste UID 8530 Color Temperature DMX Dem UID 8530 liegen im Lieferzustand drei Tastenkappen bei. Um eine Tasten- kappe aufzusetzen, legen Sie diese auf die entsprechende Position und drücken Sie die Tastenkappe vorsichtig herunter, bis Sie ein deutliches einrasten hören. Um die Tastenkappe zu wechseln, hebeln Sie die aufgesetze Tastenkappe mit einem kleinen Schraubendreher wie im Bild links... -
Seite 8: Technische Daten
Technische Daten UID 8530 Color Temperature DMX Lagertemperatur -25°C – 75°C 25°C 75°C Luftfeuchtigkeit (nicht kondensierend) Betriebstemperatur +5°C – 50°C Luftfeuchtigkeit (nicht kondensierend) 20% – 80% Das ToBeTouched Tableau nicht direkter Sonnenstrahlung aussetzen. Nicht geeignet für feuchte Räume wie z. B. Badezimmer. Spannungsversorgung über Netzteil 100 –... - Seite 9 Technische Daten UID 8530 Color Temperature DMX Anschlüsse AC Netzanschluss IEC 3-pin Power in / DMX out RJ-45 Approvels Spannungsversorgung UIA 8550 cUL/UL, CE, TUC, FCC DMX Belegung 7, 8 GND (Anschluss an PE) Data - Data + 3 4 5 6 3,4,5,6 frei Packing data...
-
Seite 10: Uid 8540 Color Dmx
UID 8540 Color DMX Das ToBeTouched Bedientableau UID 8540 ist ein Bedientableau zum Einstellen von RGB Farben in DMX Anwendungen. Die Einstellung erfolgt über eine hintergrundbeleuchtet berührungsempfindliche Oberfläche am Tableau. Drei weitere Tasten sind zum Umschalten der Oberfläche zum Einstellen der Farbtemperatur, Farbsättigung bzw. -
Seite 11: Tastenfunktionen
Tastenfunktionen UID 8540 Color DMX Taste zum Umschalten des Taste zum Umschalten des Berührungsfeldes zur Einstellung der RGB Farben Taste zum Umschalten des Berührungsfeldes zur Einstellung der Sättigung Taste zum Umschalten des Berührungsfeldes zur Einstellung der Helligkeit Taste zum Ein und Ausschalten der Anwendung Berührungsempfindliche Oberfläche zum Verändern der RGB Farbe, der... -
Seite 12: Sperren Und Freigeben Der Programmierfunktion
Sperren und Freigeben der Programmierfunktion UID 8540 Color DMX Betätigen Sie die Funktionstasten zum Einstellen der Helligkeit und der Farbtemperatur gleichzeitig und halten diese für 4 Sekunden gedrückt. Ertönt ein Ton, so kann kein Preset“ abgespeichert werden kann kein „Preset abgespeichert werden. Ertönen zwei Töne ist der Speichermodus wieder freigegeben. -
Seite 13: Speichern Von Einstellungen / Werkseinstellung
Speichern von Einstellungen / Werkseinstellungen UID 8540 Color DMX • Speichern von „Presets“ Betätigen Sie eine „Preset“ Taste, auf der die Einstellung gespeichert werden soll und halten diese für 3 Sekunden gedrückt. Die Hintergrund- beleuchtung auf der berührungsempfindlichen Fläche wechselt auf weiß und wird grau im Uhrzeigersinn. Ist der Wert gespeichert ertönt ein Ton (nur bei eingeschaltetem Ton) und das berührungs- empfindliche Feld bestätigt die Einstellung in der... - Seite 14 Tastenabdeckung für die „I/O“ Taste UID 8540 Color DMX Dem UID 8540 liegen im Lieferzustand drei Tastenkappen bei. Um eine Tasten- kappe aufzusetzen, legen Sie diese auf die entsprechende Position und drücken Sie die Tastenkappe vorsichtig herunter bis Sie ein deutliches einrasten hören. Um die Tastenkappe zu wechseln, hebeln Sie die aufgesetzte Tastenkappe mit einem kleinen Schraubendreher wie im Bild links...
-
Seite 15: Sequenzfunktion
Sequenzfunktion UID 8540 Color DMX Über das ToBeToched UID 8540 Bedientableau Können neben fixen Einstellungen auch Sequenzen abgerufen werden. Hier stehen zwei Abläufe zur Verfügung. 1. Die Szenen Sequenz Bei dieser Funktion wird ein dynamischer Ablauf zwischen den Szenen 1 und der Szene 2 ge- startet. -
Seite 16: Technische Daten
Technische Daten UID 8540 Color DMX Lagertemperatur -25°C – 75°C 25°C 75°C Luftfeuchtigkeit (nicht kondensierend) Betriebstemperatur +5°C – 50°C Luftfeuchtigkeit (nicht kondensierend) 20% – 80% Das ToBeTouched Tableau nicht direkter Sonnenstrahlung aussetzen. Nicht geeignet für feuchte Räume wie z. B. Badezimmer. Spannungsversorgung über Netzteil 100 –... - Seite 17 Technische Daten UID 8540 Color DMX Anschlüsse AC Netzanschluss IEC 3-pin Power in / DMX out RJ-45 Approvels Spannungsversorgung UIA 8550 cUL/UL, CE, TUC, FCC DMX Belegung 7, 8 GND (Anschluss an PE) Data - Data + 3 4 5 6 3,4,5,6 frei Packing data...
- Seite 18 Kontakt www.philips.com Stand 07-2011 Daniel Grün – GRP OEM...
