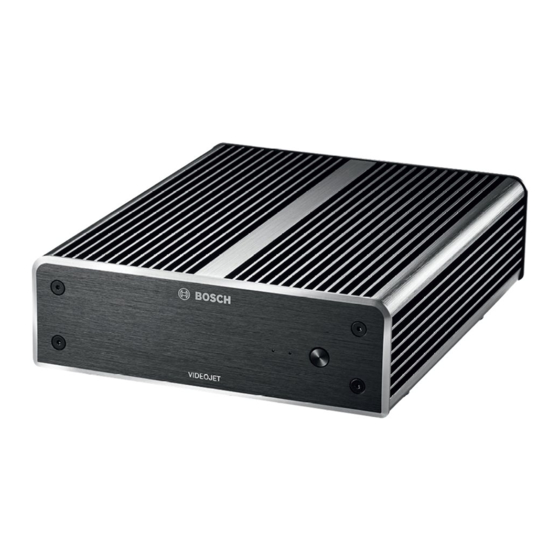

Inhaltszusammenfassung für Bosch VIDEOJET decoder 7000

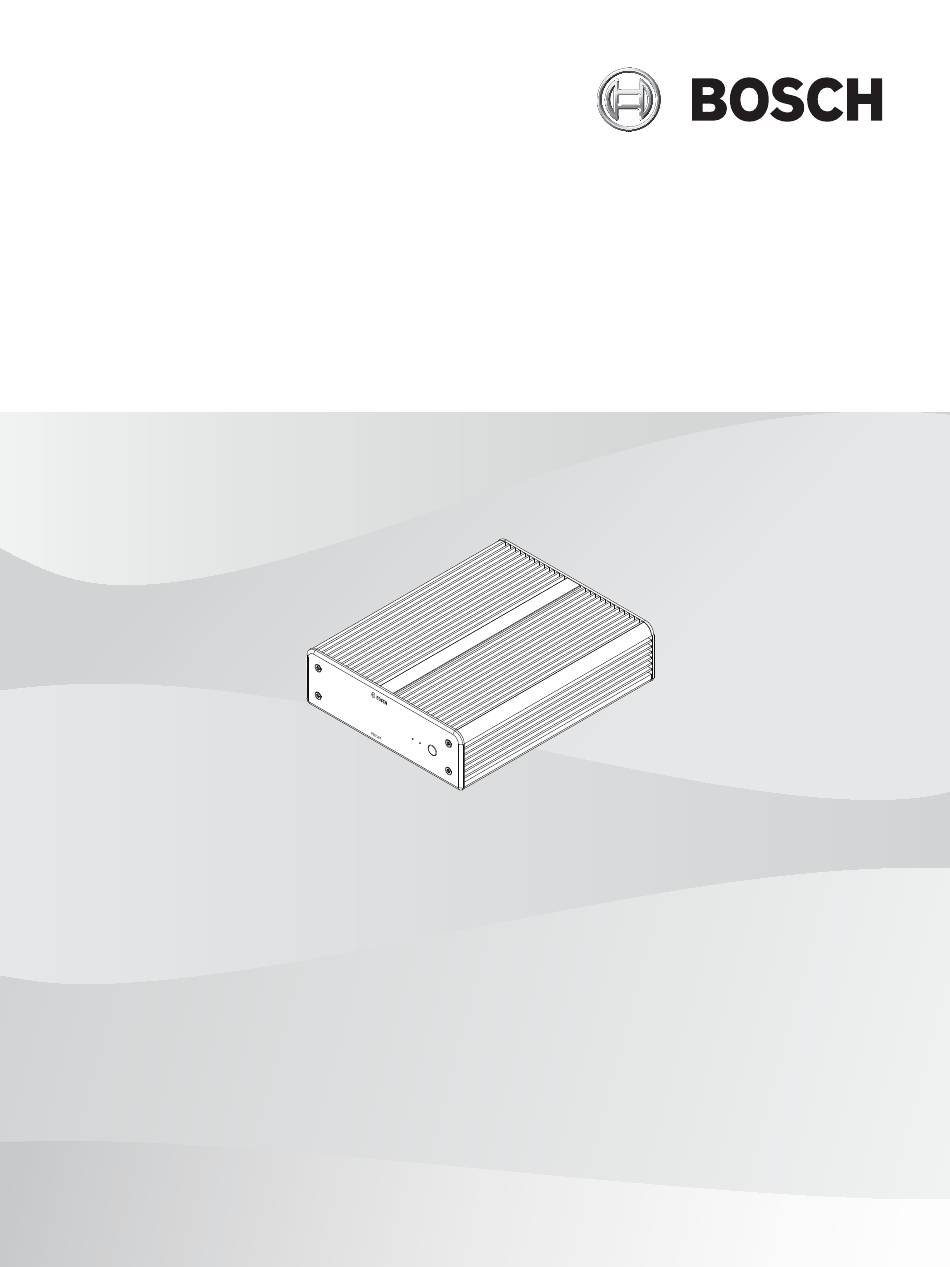

- Seite 1 VIDEOJET decoder 7000 VJD‑7513 Installation manual...
-
Seite 3: Inhaltsverzeichnis
VIDEOJET decoder 7000 Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Stromschlaggefahr Installation und Betrieb Wartung und Reparatur Kurzinformationen Zu diesem Handbuch Konventionen in diesem Handbuch Vorgesehene Verwendung EU-Richtlinien Typenschild Systemübersicht Im Lieferumfang enthaltene Teile Funktionsüberblick Anschlüsse, Bedienelemente und Anzeigen Installation Vorbereitungen Befestigung... -
Seite 4: Sicherheit
Wenn ein sicherer Betrieb des Geräts nicht gewährleistet werden kann, nehmen Sie es außer Betrieb, und sichern Sie es, um eine unbefugte Inbetriebnahme zu verhindern. Lassen Sie das Gerät dann von Bosch Security Systems prüfen. Ein sicherer Betrieb ist nicht mehr möglich, wenn mindestens einer der folgenden Fälle auftritt: –... - Seite 5 VIDEOJET decoder 7000 Sicherheit | de – Öffnen Sie niemals das Gehäuse des Netzteils. Das Netzteil enthält keine Teile, die vom Benutzer gewartet werden können. – Sorgen Sie dafür, dass nur qualifiziertes Fachpersonal der Elektrotechnik und der Netzwerktechnik mit Wartungs- oder Reparaturarbeiten beauftragt wird. Wenden Sie sich im Zweifelsfall an den technischen Service Ihres Händlers.
-
Seite 6: Kurzinformationen
| Kurzinformationen VIDEOJET decoder 7000 Kurzinformationen Zu diesem Handbuch Dieses Handbuch richtet sich an Personen, die für die Installation und den Betrieb eines Decodergeräts zuständig sind. Internationale, nationale und ggf. regionale elektrotechnische Vorschriften sind stets einzuhalten. Einschlägige Kenntnisse der Netzwerktechnik sind erforderlich. -
Seite 7: Typenschild
VIDEOJET decoder 7000 Kurzinformationen | de – 89/336/EWG (Richtlinie des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit) – EN 50121-3-2:2006 (Bahnanwendungen – Elektromagnetische Verträglichkeit – Teil 3-2: Bahnfahrzeuge – Geräte) – EN 50130-4:2011 (Alarmanlagen – Teil 4: Elektromagnetische Verträglichkeit –... -
Seite 8: Systemübersicht
| Systemübersicht VIDEOJET decoder 7000 Systemübersicht Im Lieferumfang enthaltene Teile – 1 VIDEOJET decoder 7000 – 1 internationales Netzteil – 1 EU-Netzkabel – 1 US-Netzkabel – 1 CN-Netzkabel – 2 Monitorbefestigungshalterungen – 4 Schrauben, Typ A – 4 Schrauben, Typ B – 1 Schnellstartanleitung – 1 Sicherheitshinweise –... - Seite 9 Mit dem umfassenden Videomanagementsystem von Bosch können der Anzeigemodus ferngesteuert und die Videoverbindungen hergestellt werden. Betriebssystem Auf dem System werden ein angepasstes und mit Bosch Branding versehenes Microsoft Windows 10 IoT Enterprise Betriebssystem und die auf UHD-fähiger VideoSDK 6 basierende Monitorwand-Software ausgeführt. Die Software wird unter Verwendung der Hardware- Decodierungsbeschleuniger von Intel für die Unterstützung von HD‑, 4K-UHD‑...
- Seite 10 | Systemübersicht VIDEOJET decoder 7000 Beachten Sie außerdem, dass die Bildwiederholfrequenz bei 4K-UHD-Anzeigegeräten auf 30 Hz begrenzt ist und die decodierte Ausgangsbildfrequenz bei Verwendung von dualen 4K-UHD- Anzeigegeräten auf 15 Bilder/s reduziert ist. 2020.01 | v01 | F.01U.345.382 Installation manual Bosch Securtity Systems B.V.
-
Seite 11: Anschlüsse, Bedienelemente Und Anzeigen
VIDEOJET decoder 7000 Systemübersicht | de Anschlüsse, Bedienelemente und Anzeigen Abbildung 3.1: Anschlüsse, Bedienelemente und Anzeigen Bosch Securtity Systems B.V. Installation manual 2020.01 | v01 | F.01U.345.382... - Seite 12 | Systemübersicht VIDEOJET decoder 7000 DC-Stromversorgungsanschluss Zum Anschluss des mitgelieferten Netzteils 1 HDMI-Anschluss Zum Anschluss eines Monitors, auch für Audioübertragung RJ45-Buchse ETH Für den Anschluss an ein Ethernet-LAN (Local Area Network), 10/100/1000-Mbit-Base-T 2 USB-Anschlüsse Zwei Dual USB 3.0 DisplayPort (DP, USB-C)
-
Seite 13: Installation
VIDEOJET decoder 7000 Installation | de Installation Vorbereitungen Der Decoder ist ebenso wie das Netzteil nur für den Betrieb in Innenräumen vorgesehen. Wählen Sie einen Installationsort, an dem gewährleistet ist, dass die Umgebungsbedingungen eingehalten werden. Hinweis! Die Umgebungstemperatur für das Gerät muss zwischen 0 und +40 °C (+32 und +104 °F) liegen. - Seite 14 | Installation VIDEOJET decoder 7000 Vorsicht! Verletzungen durch herunterfallende Geräte Die Befestigungsstelle muss das Gerät zuverlässig tragen können. Die Tragfähigkeit muss dem vierfachen Gewicht des Geräts entsprechen. Wenn das Gerät an der Rückseite eines Monitors montiert wird, dürfen nur Monitore mit standardmäßiger VESA-Befestigung verwendet werden.
-
Seite 15: Verbindung
VIDEOJET decoder 7000 Verbindung | de Verbindung Anschlussreihenfolge Hinweis! Schließen Sie den Decoder erst dann an das Netzteil an, wenn alle übrigen Anschlüsse erfolgt sind. Andernfalls schlägt die automatische Zuweisung der IP-Adresse fehl, und es wird eine falsche Monitorauflösung eingestellt. Dies kann zu schweren Schäden am Gerät führen. - Seite 16 Nach dem ersten Einschalten können Sie den Netzschalter zum Aktivieren oder Deaktivieren des Geräts verwenden. Alle Informationen über die Funktionen und die Bedienung finden Sie in der Dokumentation zu Monitor Wall, Bosch Video Management System bzw. Video Client. 2020.01 | v01 | F.01U.345.382 Installation manual...
-
Seite 17: Konfiguration
Einrichtungsprozess hängt vom verwendeten Videomanagementsystem ab. Näheres hierzu können Sie der entsprechenden Dokumentation entnehmen. In diesem Handbuch wird als Beispiel die Einrichtung mit dem Bosch Video Client-System erläutert. Einrichten des Decoders mit dem Configuration Manager Um das Gerät in Ihrem Netzwerk betreiben zu können, muss es eine für Ihr Netzwerk gültige IP-Adresse und eine kompatible Subnetzmaske aufweisen. -
Seite 18: Registerkarte „Erweitert
| Konfiguration VIDEOJET decoder 7000 Version-Information In dieser Gruppe können Sie Hardware‑ und Firmware-Versionen und die Seriennummer des Decoders anzeigen. 6.1.2 Registerkarte „Erweitert“ Hinweis! Die Einstellungen in diesem Bereich sind für alle Bildfenster gültig. Sie können hier keine Einstellungen für einzelne Bildfenster konfigurieren. - Seite 19 Anzeigeauflösung Standardmäßig ist die Auflösungsanpassung auf den Automatikmodus eingestellt. Daher wird beim Start die optimale Auflösung für das Anzeigegerät ausgewählt. Der manuelle Modus darf nur von durch Bosch qualifiziertes Personal für projektspezifische Anpassungen verwendet werden. Bildeinblendung Im Feld Kameranamen einblenden können Sie einstellen, an welcher Stelle im Bild der Kameraname eingeblendet werden soll.
-
Seite 20: Registerkarte „Netzwerkzugriff
| Konfiguration VIDEOJET decoder 7000 Im Feld Höhe Alarmtext [%] wird die Höhe der eingeblendeten Alarmmeldung im Bild festgelegt. Im Feld Farbe Alarmtext wird die Farbe des Texts der eingeblendeten Alarmmeldung festgelegt. Im Feld Hintergrundfarbe Alarmtext wird die Hintergrundfarbe der eingeblendeten Alarmmeldung festgelegt. -
Seite 21: Konfigurieren Des Decoders Mit Video Client
VIDEOJET decoder 7000 Konfiguration | de Wechseln Sie zur Registerkarte Meine Geräte. Der Decoder erscheint in der Liste der dem System zugewiesenen Geräte. Konfigurieren des Decoders mit Video Client Eine ausführliche Beschreibung zur Integration der Software in die Video Client-Anwendung finden Sie in der Video Client-Dokumentation. - Seite 22 | Konfiguration VIDEOJET decoder 7000 Die meisten Einstellungen auf den Decoder-Seiten sind sofort nach dem Klicken auf wirksam. Wenn Sie Einstellungen geändert haben und eine andere Registerkarte aufrufen, ohne zuvor auf zu klicken, werden zwei entsprechende Meldungsfelder angezeigt. Wenn Sie die Änderungen speichern möchten, bestätigen Sie beide Meldungen.
-
Seite 23: Problembehandlung
Kontakt Wenn Sie eine Störung nicht beheben können, wenden Sie sich bitte an Ihren Lieferanten oder Systemintegrator oder direkt an den Kundenservice von Bosch Security Systems. Die nachfolgenden Tabellen sollen Ihnen helfen, bei Störungen deren Ursache zu erkennen und gegebenenfalls zu beseitigen. - Seite 24 | Problembehandlung VIDEOJET decoder 7000 LED für Stromzufuhr Aus: Das Gerät ist ausgeschaltet oder nicht an das Netzteil angeschlossen. Leuchtet blau: Das Gerät ist eingeschaltet. SSD-LED Aus: Es erfolgt kein Zugriff auf die SSD des Geräts. Blinkt orange: Es erfolgt Zugriff auf die SSD des Geräts.
-
Seite 25: Wartung
VIDEOJET decoder 7000 Wartung | de Wartung Aktualisierungen Firmware- und Software-Aktualisierungen werden über die Anwendung Configuration Manager oder andere aktive Managementsysteme ausgeführt. Weitere Informationen finden Sie in der entsprechenden Dokumentation. Service – Öffnen Sie niemals das Gehäuse des Geräts. Das Gerät enthält keine Teile, die Sie reparieren oder austauschen können. -
Seite 26: Außerbetriebnahme
Geben Sie den Decoder nur zusammen mit diesem Installations‑ und Bedienungshandbuch weiter. Entsorgung Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederaufbereitet und wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Nutzungsdauer getrennt vom Hausmüll gesammelt und entsorgt werden müssen. -
Seite 27: Technische Daten
VIDEOJET decoder 7000 Technische Daten | de Technische Daten Elektrische Daten (Netzteil) Stromversorgung Weitbereich, extern, im Lieferumfang enthalten Eingangsspannung 100 bis 240 VAC 1,2 A 50/60 Hz Klasse I Ausgang 19 VDC 3,16 A Wirkungsgrad Energy Star EPS 2.0/ErP Lot 7 Energy Efficiency DoE Level VI Elektrische Daten (System) Eingang 19 VDC... -
Seite 28: Länderzulassungen
| Technische Daten VIDEOJET decoder 7000 Audio – Datenrate 48 Kbit/s bei einer Abtastrate von 16 kHz 80 Kbit/s bei einer Abtastrate von 16 kHz Signal-Rausch-Verhältnis > 50 dB Netzwerk Ethernet 10/100/1000Base-T, automatische Erkennung, Halb-/ Vollduplex, RJ-45 Protokolle IPv4, UDP, TCP, HTTP, HTTPS, RTP, RTSP, IGMP V2/V3, ICMP, ARP, DHCP, digest-Authentifizierung Verschlüsselung... -
Seite 29: Lizenzen
VIDEOJET decoder 7000 Technische Daten | de Region Nummer EN 61000-3-2:2014 – Elektromagnetische Verträglichkeit EN 61000-3-3:2013 – Spannungsschwankungen EN 62368-1:2014/A11:2017 – Niederspannungsrichtlinie FCC 47 CFR Kapitel 1, Teil 15 Zulassungen Region Zertifizierungen/Gütezeichen EN 60950 – CE-Konformitätserklärung UL 60950 – cTUVus-Label, zertifiziert durch TÜV Rheinland 10.2 Lizenzen Unterliegt einem oder mehreren Patentansprüchen unter patentlist.hevcadvance.com. -
Seite 30: Index
| Index VIDEOJET decoder 7000 Index Audioanschlüsse 12, 15 DHCP 17 Elektromagnetische Verträglichkeit 6 Gefahr 4 Identifikation 7 Installation 4 Installationsbedingungen 13 Installationsort 13 Konventionen 6 Netzschalter 15 Netzteil 4 Netzwerk 15 Netzwerkanschluss 12 Niederspannungsrichtlinie 6 Reparatur 4, 5, 25 Seriennummer 7... - Seite 31 VIDEOJET decoder 7000 Index | Bosch Securtity Systems B.V. Installation manual 2020.01 | v01 | F.01U.345.382...
- Seite 32 | Index VIDEOJET decoder 7000 2020.01 | v01 | F.01U.345.382 Installation manual Bosch Securtity Systems B.V.
- Seite 34 Bosch Sicherheitssysteme Engineering GmbH Nordring 69 90409 Nürnberg Germany www.boschsecurity.com © Bosch Sicherheitssysteme Engineering GmbH, 2020...
