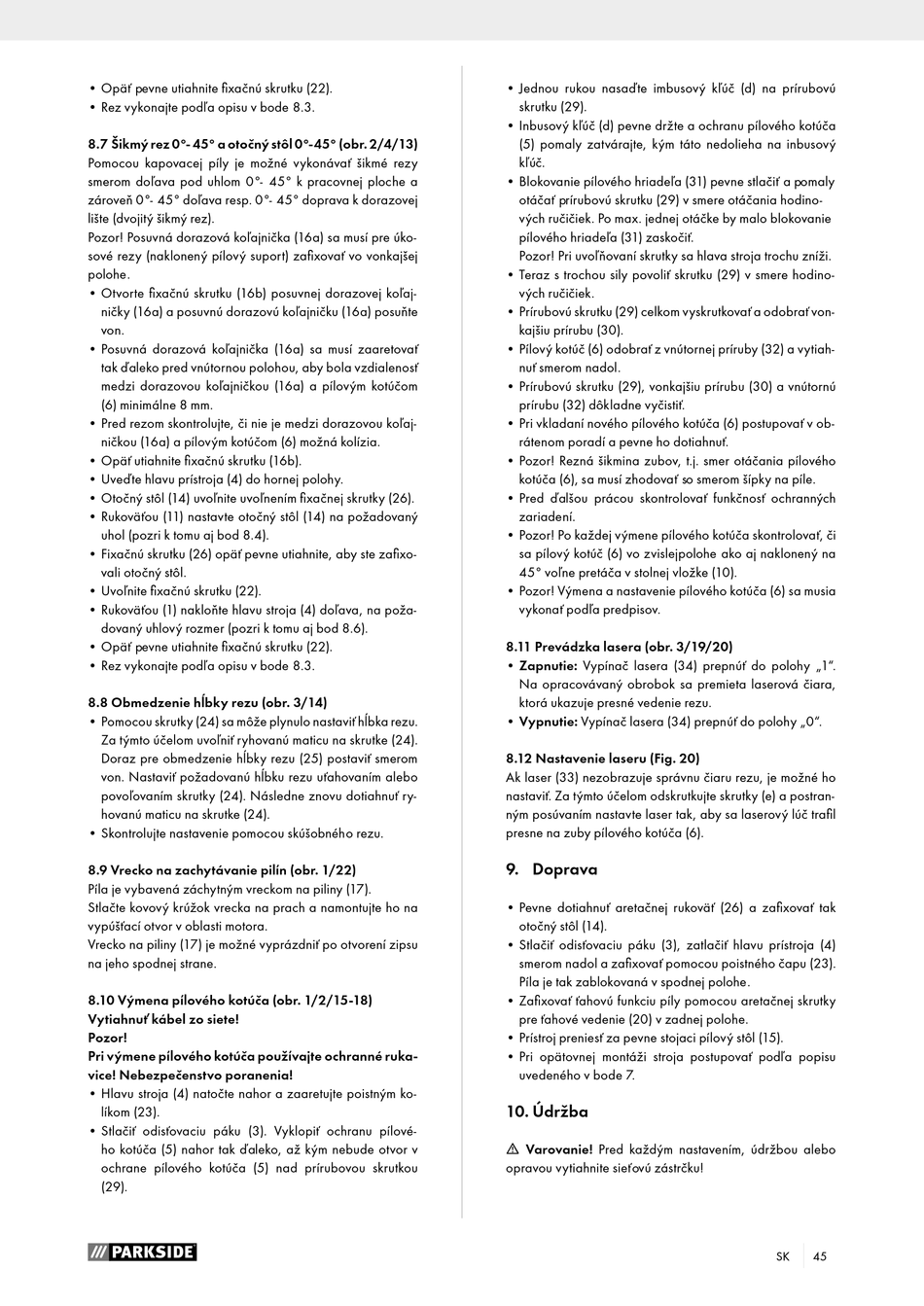

• Opäť pevne utiahnite fixačnú skrutku (22).
• Rez vykonajte podľa opisu v bode 8.3.
8.7 Šikmý rez 0°- 45° a otočný stôl 0°-45° (obr. 2/4/13)
Pomocou kapovacej píly je možné vykonávať šikmé rezy
smerom doľava pod uhlom 0°- 45° k pracovnej ploche a
zároveň 0°- 45° doľava resp. 0°- 45° doprava k dorazovej
lište (dvojitý šikmý rez).
Pozor! Posuvná dorazová koľajnička (16a) sa musí pre úko-
sové rezy (naklonený pílový suport) zafixovať vo vonkajšej
polohe.
• Otvorte fixačnú skrutku (16b) posuvnej dorazovej koľaj-
ničky (16a) a posuvnú dorazovú koľajničku (16a) posuňte
von.
• Posuvná dorazová koľajnička (16a) sa musí zaaretovať
tak ďaleko pred vnútornou polohou, aby bola vzdialenosť
medzi dorazovou koľajničkou (16a) a pílovým kotúčom
(6) minimálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou koľaj-
ničkou (16a) a pílovým kotúčom (6) možná kolízia.
• Opäť utiahnite fixačnú skrutku (16b).
• Uveďte hlavu prístroja (4) do hornej polohy.
• Otočný stôl (14) uvoľnite uvoľnením fixačnej skrutky (26).
• Rukoväťou (11) nastavte otočný stôl (14) na požadovaný
uhol (pozri k tomu aj bod 8.4).
• Fixačnú skrutku (26) opäť pevne utiahnite, aby ste zafixo-
vali otočný stôl.
• Uvoľnite fixačnú skrutku (22).
• Rukoväťou (1) nakloňte hlavu stroja (4) doľava, na poža-
dovaný uhlový rozmer (pozri k tomu aj bod 8.6).
• Opäť pevne utiahnite fixačnú skrutku (22).
• Rez vykonajte podľa opisu v bode 8.3.
8.8 Obmedzenie hĺbky rezu (obr. 3/14)
• Pomocou skrutky (24) sa môže plynulo nastaviť hĺbka rezu.
Za týmto účelom uvoľniť ryhovanú maticu na skrutke (24).
Doraz pre obmedzenie hĺbky rezu (25) postaviť smerom
von. Nastaviť požadovanú hĺbku rezu uťahovaním alebo
povoľovaním skrutky (24). Následne znovu dotiahnuť ry-
hovanú maticu na skrutke (24).
• Skontrolujte nastavenie pomocou skúšobného rezu.
8.9 Vrecko na zachytávanie pilín (obr. 1/22)
Píla je vybavená záchytným vreckom na piliny (17).
Stlačte kovový krúžok vrecka na prach a namontujte ho na
vypúšťací otvor v oblasti motora.
Vrecko na piliny (17) je možné vyprázdniť po otvorení zipsu
na jeho spodnej strane.
8.10 Výmena pílového kotúča (obr. 1/2/15-18)
Vytiahnuť kábel zo siete!
Pozor!
Pri výmene pílového kotúča používajte ochranné ruka-
vice! Nebezpečenstvo poranenia!
• Hlavu stroja (4) natočte nahor a zaaretujte poistným ko-
líkom (23).
• Stlačiť odisťovaciu páku (3). Vyklopiť ochranu pílové-
ho kotúča (5) nahor tak ďaleko, až kým nebude otvor v
ochrane pílového kotúča (5) nad prírubovou skrutkou
(29).
• Jednou rukou nasaďte imbusový kľúč (d) na prírubovú
skrutku (29).
• Inbusový kľúč (d) pevne držte a ochranu pílového kotúča
(5) pomaly zatvárajte, kým táto nedolieha na inbusový
kľúč.
• Blokovanie pílového hriadeľa (31) pevne stlačiť a pomaly
otáčať prírubovú skrutku (29) v smere otáčania hodino-
vých ručičiek. Po max. jednej otáčke by malo blokovanie
pílového hriadeľa (31) zaskočiť.
Pozor! Pri uvoľňovaní skrutky sa hlava stroja trochu zníži.
• Teraz s trochou sily povoliť skrutku (29) v smere hodino-
vých ručičiek.
• Prírubovú skrutku (29) celkom vyskrutkovať a odobrať von-
kajšiu prírubu (30).
• Pílový kotúč (6) odobrať z vnútornej príruby (32) a vytiah-
nuť smerom nadol.
• Prírubovú skrutku (29), vonkajšiu prírubu (30) a vnútornú
prírubu (32) dôkladne vyčistiť.
• Pri vkladaní nového pílového kotúča (6) postupovať v ob-
rátenom poradí a pevne ho dotiahnuť.
• Pozor! Rezná šikmina zubov, t.j. smer otáčania pílového
kotúča (6), sa musí zhodovať so smerom šípky na píle.
• Pred ďalšou prácou skontrolovať funkčnosť ochranných
zariadení.
• Pozor! Po každej výmene pílového kotúča skontrolovať, či
sa pílový kotúč (6) vo zvislejpolohe ako aj naklonený na
45° voľne pretáča v stolnej vložke (10).
• Pozor! Výmena a nastavenie pílového kotúča (6) sa musia
vykonať podľa predpisov.
8.11 Prevádzka lasera (obr. 3/19/20)
• Zapnutie: Vypínač lasera (34) prepnúť do polohy „1".
Na opracovávaný obrobok sa premieta laserová čiara,
ktorá ukazuje presné vedenie rezu.
• Vypnutie: Vypínač lasera (34) prepnúť do polohy „0".
8.12 Nastavenie laseru (Fig. 20)
Ak laser (33) nezobrazuje správnu čiaru rezu, je možné ho
nastaviť. Za týmto účelom odskrutkujte skrutky (e) a postran-
ným posúvaním nastavte laser tak, aby sa laserový lúč trafil
presne na zuby pílového kotúča (6).

9. Doprava

• Pevne dotiahnuť aretačnej rukoväť (26) a zafixovať tak
otočný stôl (14).
• Stlačiť odisťovaciu páku (3), zatlačiť hlavu prístroja (4)
smerom nadol a zafixovať pomocou poistného čapu (23).
Píla je tak zablokovaná v spodnej polohe.
• Zafixovať ťahovú funkciu píly pomocou aretačnej skrutky
pre ťahové vedenie (20) v zadnej polohe.
• Prístroj preniesť za pevne stojaci pílový stôl (15).
• Pri opätovnej montáži stroja postupovať podľa popisu
uvedeného v bode 7.
10. Údržba
m Varovanie! Pred každým nastavením, údržbou alebo
opravou vytiahnite sieťovú zástrčku!
SK 45
