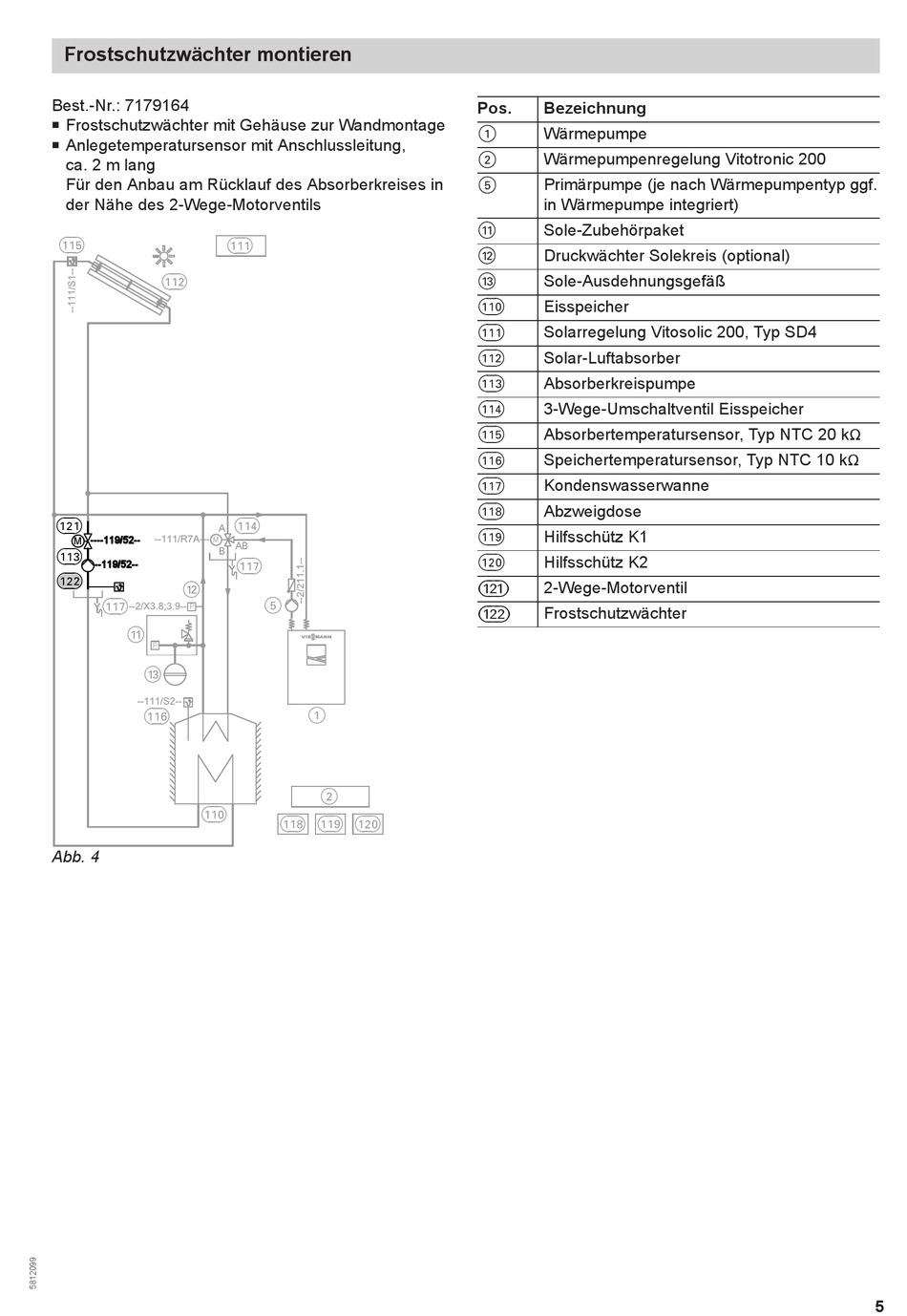

Frostschutzwächter montieren
Best.-Nr.: 7179164
■
Frostschutzwächter mit Gehäuse zur Wandmontage
Anlegetemperatursensor mit Anschlussleitung,
■
ca. 2 m lang
Für den Anbau am Rücklauf des Absorberkreises in
der Nähe des 2-Wege-Motorventils
qYT
qYW
qXQ
A
----119/52--
M
M
B
qYE
--119/52--
qXW
qW
qYU
P
qQ
P
qE
qYZ
qYP
Abb. 4
qYQ
qYR
AB
qYU
5
1
2
qYI
qYO qXP
Pos.
Bezeichnung
Wärmepumpe
1
Wärmepumpenregelung Vitotronic 200
2
Primärpumpe (je nach Wärmepumpentyp ggf.
5
in Wärmepumpe integriert)
Sole-Zubehörpaket
qQ
Druckwächter Solekreis (optional)
qW
Sole-Ausdehnungsgefäß
qE
Eisspeicher
qYP
Solarregelung Vitosolic 200, Typ SD4
qYQ
Solar-Luftabsorber
qYW
Absorberkreispumpe
qYE
3-Wege-Umschaltventil Eisspeicher
qYR
Absorbertemperatursensor, Typ NTC 20 k
qYT
Speichertemperatursensor, Typ NTC 10 k
qYZ
Kondenswasserwanne
qYU
Abzweigdose
qYI
Hilfsschütz K1
qYO
Hilfsschütz K2
qXP
2-Wege-Motorventil
Frostschutzwächter
Ω
Ω
5
