Collegamenti elettrici

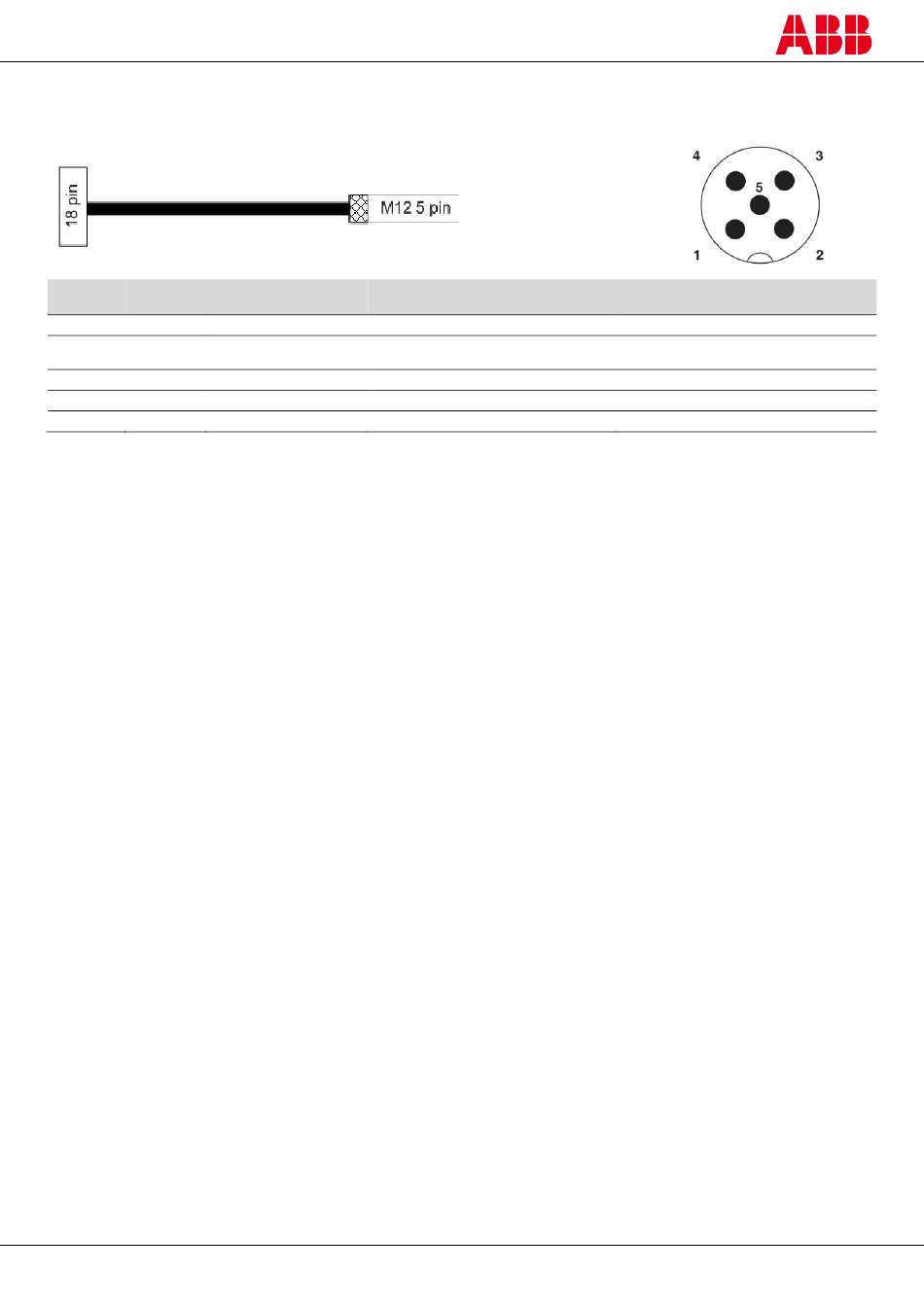

Trasmettitore, cavo M12-C02PT2T
1
Piedino Filo Funzione
1 Marrone Alimentazione
2 Bianco TEST
3 Blu Alimentazione
4 Nero MASSA
5 Grigio Non utilizzato
1
Colori come da cavo standard ABB Jokab Safety
2TLC172296M0901 Rev A
2015-03-20
Collegamento a
+24 V CC
Contatto NO (normalmente aperto) a
+24 V CC
0 V
Massa
-
3 www.abb.com/jokabsafety
