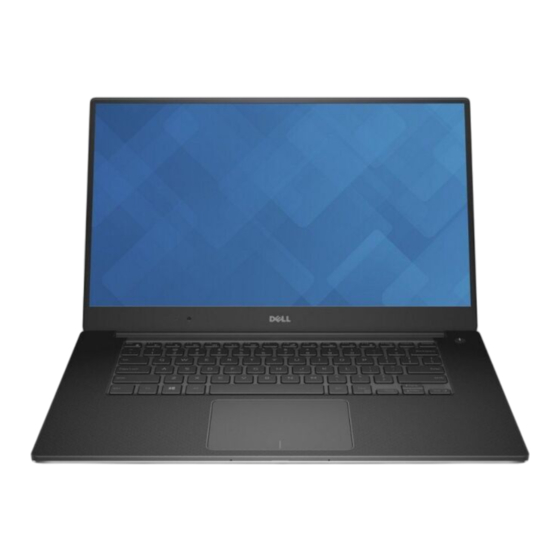

Dell Precision 5510
Owner's Manual
Regulatory Model: P56F
Regulatory Type: P56F001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Precision 5510

  • Seite 1 Dell Precision 5510 Owner's Manual Regulatory Model: P56F Regulatory Type: P56F001...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Contents 1 Arbeiten am Computer........................5 Ausschalten des Computers..............................5 Vor der Arbeit an Komponenten im Innern des Computers..................... 5 Nach der Arbeit an Komponenten im Inneren des Computers..................6 2 Entfernen und Einbauen von Komponenten..................7 Empfohlene Werkzeuge................................7 Entfernen der Bodenabdeckung............................7 Einsetzen der Abdeckung an der Unterseite........................8 Removing the Battery................................
  • Seite 4 Zuweisen eines System- und Setup-Kennworts....................... 34 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts..........35 4 Diagnostics (Diagnose)....................... 36 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..36 Gerätestatusanzeige................................36 5 Technische Daten........................37 6 Kontaktaufnahme mit Dell......................42 Contents...
  • Seite 5: Arbeiten Am Computer

    Arbeiten am Computer Ausschalten des Computers VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten. Sie können den Computer auf zwei verschiedene Arten ausschalten: 1. Verwenden des An-/Aus-Schalters 2.
  • Seite 6: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator, Slice-Akku oder Media-Base, und setzen Sie alle Karten ein, etwa eine ExpressCard.
  • Seite 7: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschraubenzieher der Größe 0 • Kreuzschraubenzieher der Größe 1 • T5-Torx-Schraubenzieher • Kleiner Kunststoffstift Entfernen der Bodenabdeckung 1.
  • Seite 8: Einsetzen Der Abdeckung An Der Unterseite

    • Do not bend • Do not use tools of any kind to pry on or against the battery • If a battery cannot be removed within the constraints above, please contact Dell technical support Entfernen und Einbauen von Komponenten...
  • Seite 9: Einsetzen Des Akkus

    Einsetzen des Akkus 1. Setzen Sie den Akku ordnungsgemäß in das Akkufach ein. 2. Ziehen Sie die Schrauben fest, mit denen der Akku am Computer befestigt wird. 3. Verbinden Sie das Batteriekabel mit der Systemplatine. 4. Bringen Sie die Abdeckung an der Unterseite an. 5.
  • Seite 10: Einsetzen Des Festplattenlaufwerks

    5. Entfernen Sie den Stecker des Datenkabels [1] und ziehen Sie die beiden Endhalterungen ab [2]. Einsetzen des Festplattenlaufwerks 1. Bringen Sie die Festplattenlaufwerksabdeckungen wieder am Festplattenlaufwerk an. 2. Verbinden Sie die Festplatten-Zwischenplatine mit der Festplattenbaugruppe. 3. Setzen Sie die Festplattenbaugruppe auf die Handballenstützen-Baugruppe. 4.
  • Seite 11: Installing The Solid-State Drive (Half-Length)

    3. Remove the screw that secures the solid-state drive assembly to the system board [1, 2]. 4. Lift and slide the solid-state drive assembly from the system board [3]. 5. Remove the screw that secures the solid-state drive to the solid-state drive bracket [1, 2, 3]. 6.
  • Seite 12: Installing The Solid-State Drive (Full-Length)

    3. Remove the screw that secures the solid-state drive to the system board. 4. Remove the thermal pad from the SSD. NOTE: The thermal pad is applicable only for a PCIe SSD card. Installing the Solid-State Drive (full-length) 1. Adhere the thermal pad to the solid-state drive. NOTE: The thermal pad is applicable only for a PCIe SSD card.
  • Seite 13: Entfernen Der Lautsprecher

    Entfernen der Lautsprecher 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. Führen Sie folgende Schritte durch, um den Lautsprecher zu entfernen: a) Trennen Sie das Lautsprecherkabel von der Systemplatine [1]. b) Entfernen Sie die Schrauben, mit denen die Lautsprecher im Computer befestigt sind [2].
  • Seite 14: Einbauen Der Wlan-Karte

    Einbauen der WLAN-Karte 1. Richten Sie die Kerbe auf der WLAN-Karte mit der Halterung auf dem WLAN-Kartenanschluss auf der E/A-Platine aus. 2. Richten Sie die Halterung aus, mit der die WLAN-Karte an der Handballenstützenbaugruppe befestigt wird. 3. Schließen Sie die Antennenkabel an der WLAN-Karte an. VORSICHT: Legen Sie keine Kabel unter die WLAN-Karte, um Beschädigungen der WLAN-Karte zu vermeiden.
  • Seite 15: Installieren Der Lüfter

    4. Führen Sie die folgenden Schritte durch, um den Systemlüfter der rechten Seite zu entfernen: a) Lösen Sie das LVDS-Kabel aus seinen Halterungen [1]. b) Trennen Sie das Lüfterkabel von der Systemplatine [2]. c) Entfernen Sie die Schrauben, mit denen der Lüfter im Computer befestigt ist [3]. d) Heben Sie den Lüfter aus dem Computer [4].
  • Seite 16: Entfernen Des Kühlkörpers

    Entfernen des Kühlkörpers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. Entfernen Sie die Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. 4. Heben Sie den Kühlkörper vom Computer ab. Einbauen des Kühlkörpers 1.
  • Seite 17: Entfernen Von Speichermodulen

    Entfernen von Speichermodulen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. Drücken Sie die Sicherungsklammern vom Speichermodul weg, bis das Modul herausspringt. Entfernen Sie das Speichermodul aus dem entsprechenden Anschluss auf der Systemplatine.
  • Seite 18 3. Entfernen Sie die Schraube, mit der die Metallhalterung für das LVDS auf der Systemplatine befestigt ist [1], und entfernen Sie die Halterung vom Computer [2]. Trennen Sie anschließend das LVDS-Kabel von der Systemplatine [3]. 4. Ziehen Sie die Anschlusslaschen heraus, um alle Kabel von der Systemplatine zu trennen. 5.
  • Seite 19: Einbauen Der Systemplatine

    Einbauen der Systemplatine 1. Positionieren Sie die Systemplatine im Computer. 2. Setzen Sie die Schrauben wieder ein, mit denen die Systemplatine an der Handballenstützen-Baugruppe befestigt wird. 3. Schließen Sie die Kabel für den Netzadapteranschluss, den Lautsprecher, die Tastatursteuerplatine, das Touchpad und den Touchscreen an der Systemplatine an.
  • Seite 20: Installing The Audio Daughter Board

    a. system board b. screws 4. Flip the system board over, then lift the audio daughter board from the system board. a. audio daughter board Installing the audio daughter board 1. Align the screw holes on the audio daughter board with the screw holes on the system board. 2.
  • Seite 21: Entfernen Der Tastatur

    j) base cover 4. Follow the procedures in After Working Inside Your Computer. Entfernen der Tastatur 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku fans Kühlkörper Speichermodule Systemplatine 3.
  • Seite 22: Einsetzen Der Tastatur

    Einsetzen der Tastatur 1. Befestigen Sie die Schutzhülle wieder auf der Tastatur. 2. Richten Sie die Schraubenbohrungen der Tastatur an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. 3. Bringen Sie die Schrauben wieder an, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt wird. 4.
  • Seite 23: Einbauen Der Bildschirmbaugruppe

    4. Legen Sie den Computer auf die Kante eines Tisches, wie dargestellt, und entfernen Sie die Schrauben [1], mit denen die Bildschirmbaugruppe am Computer befestigt ist. Heben Sie anschließend die Bildschirmbaugruppe vom Computer ab [2]. Einbauen der Bildschirmbaugruppe 1. Positionieren Sie die Handballenstütze so auf der Kante des Tisches, dass die Lautsprecher von der Kante weg zeigen. 2.
  • Seite 24: Entfernen Des Dc-In-Anschlusses

    3. Bringen Sie die Schrauben wieder an, mit denen die Bildschirmscharniere an der Handballenstützen-Baugruppe befestigt werden. 4. Befestigen Sie das Klebeband, und führen Sie das Touchscreenkabel durch die Kabelführungen am Lüfter. 5. Schließen Sie die Kabel für den Touchscreen und den Bildschirm an der Systemplatine an. 6.
  • Seite 25: Installing The Antenna Cover

    display assembly 3. Carefully turn the display hinges at an angle. Figure 1. Turning the display hinge a. display assembly b. display hinges (2) 4. Slide and lift the antenna cover away from the display assembly. Figure 2. Removing the antenna cover a.
  • Seite 26: Removing The Display Hinges

    Removing the display hinges 1. Follow the procedures in Before Working Inside Your Computer. 2. Remove the: base cover battery WLAN Card display assembly antenna cover 3. Peel off the tape to access the screws on the display hinges. a. tape b.
  • Seite 27: Removing The Antenna Module

    2. Replace the screws that secure the display hinges to the display assembly. 3. Adhere the tape to the display hinges. 4. Install the: a) antenna cover b) display assembly c) wireless card d) battery e) base cover 5. Follow the procedures in After Working Inside Your Computer. Removing the antenna module 1.
  • Seite 28: Removing The Palm-Rest Assembly

    b) antenna cover c) display assembly d) wireless card e) battery f) base cover 5. Follow the procedures in After Working Inside Your Computer. Removing the palm-rest assembly 1. Follow the procedures in Before Working Inside Your Computer. 2. Remove the: base cover battery memory modules...
  • Seite 29 j) memory modules k) battery l) base cover 3. Follow the procedures in After Working Inside Your Computer. Entfernen und Einbauen von Komponenten...
  • Seite 30: System-Setup

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: Sie können: •...
  • Seite 31: Navigation

    System Time/Date Ermöglicht das Einstellen von Datum und Uhrzeit. BIOS Version Zeigt die BIOS-Version an. Product Name Zeigt den Produktnamen an. Dell Precision M3800 (Standardeinstellung) Service Tag Zeigt die Service-Tag-Nummer an. Asset Tag Zeigt die Systemkennnummer an. None (Keine) (Standardeinstellung) CPU Type Zeigt den CPU-Typ an.
  • Seite 32 Option Beschreibung USB Emulation Ermöglicht das Aktivieren oder Deaktivieren der USB-Emulationsfunktion. Enabled (Aktiviert) (Standardeinstellung) USB PowerShare Ermöglicht das Aktivieren oder Deaktivieren der USB PowerShare-Funktion. Enabled (Aktiviert) (Standardeinstellung) USB Wake Support Diese Option ermöglicht Ihnen das Aktivieren von USB-Geräten, um das System aus dem Standby- Modus zu reaktivieren.
  • Seite 33 Option Beschreibung Computrace Ermöglicht das Aktivieren oder Deaktivieren der optionalen Computrace-Software. Die Optionen sind: • Deactivate (Deaktivieren) (Standardeinstellung) • Activate (Aktivieren) ANMERKUNG: Mit den Optionen „Activate“ (Aktivieren) und „Disable“ (Deaktivieren) wird die Funktion dauerhaft aktiviert oder deaktiviert. Dann sind keine weiteren Änderungen zulässig. TPM Security Mit dieser Option können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) im System aktiviert und für das Betriebssystem sichtbar...
  • Seite 34: Aktualisieren Des Bios Unter Windows

    Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).
  • Seite 35: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. 1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus und drücken Sie die Eingabetaste. Der Bildschirm Security (Sicherheit) wird angezeigt. 2.
  • Seite 36: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
  • Seite 37: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start-Symbol) > Hilfe und Support und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer aus. Tabelle 8.
  • Seite 38 Tabelle 12. Audio Funktion Technische Daten Integriert Zweikanal-High-Definition-Audio Tabelle 13. Kommunikation Funktion Technische Daten Netzwerkadapter Ethernet über USB-zu-Ethernet-Dongle im Lieferumfang enthalten ANMERKUNG: Kein RJ45-Anschluss (10/100/1000-Base-T, IPv6) im Lieferumfang enthalten Wireless • WLAN 802.11ac • WLAN 802.11a/g/n • Bluetooth 4.1 • Intel WiDi (optional) Tabelle 14.
  • Seite 39 Tabelle 16. Tastatur Funktion Technische Daten Anzahl der Tasten • USA: 80 Tasten • Großbritannien: 81 Tasten • Brasilien: 81 Tasten • Japan: 84 Tasten Layout QWERTY/QWERTZ/Kanji Tabelle 17. Touchpad Funktion Technische Daten Aktiver Bereich: X-Achse 105 mm Y-Achse 80 mm Tabelle 18.
  • Seite 40 Funktion Technische Daten Gewicht 0,34 kg (0,76 lb) Spannung 11,4 V Lebensdauer 300 Entlade-/Ladezyklen Temperaturbereich: Betrieb (ca.) • Laden: 0 °C bis 50 °C (32 °F bis 158 °F) • Entladen: 0 °C bis 70 °C (32 °F bis 122 °F) •...
  • Seite 41 Funktion Technische Daten Betrieb 0,66 g Effektivbeschleunigung (GRMS), 2 Hz bis 600 Hz Bei Lagerung 1,30 g Effektivbeschleunigung (GRMS), 2 Hz bis 600 Hz Maximale Stoßeinwirkung: Betrieb 110 G (2 ms) Nicht in Betrieb 160 G (2 ms) Höhe über NN: Betrieb -15,2 m bis 30482000 m (-50 Fuß...
  • Seite 42: Kontaktaufnahme Mit Dell

    Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
