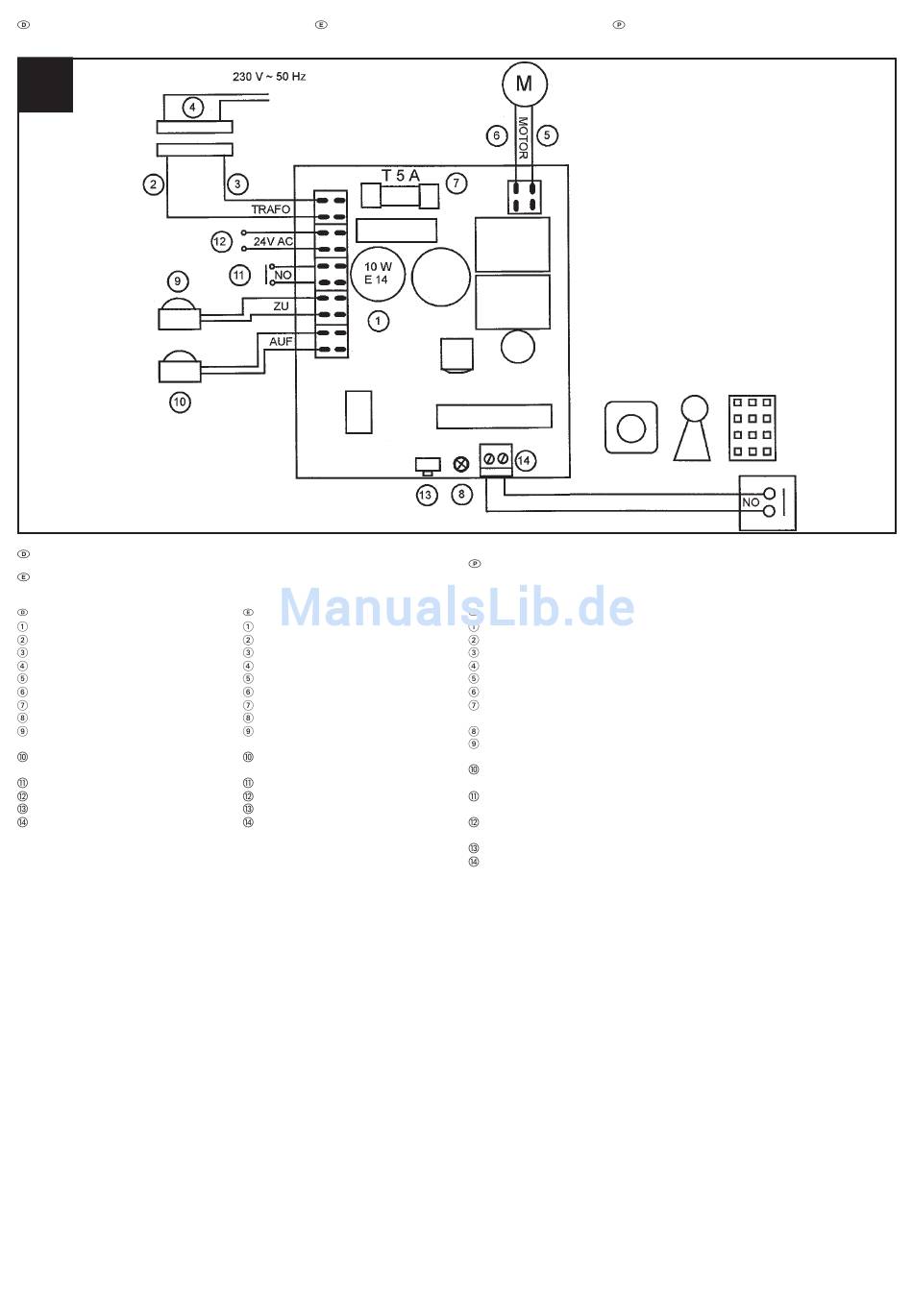

17. Anschlußplan
17.
Hinweis: Um die Steuerplatine zu wechseln muss sie nur abgesteckt und aus der
Aluminiumschiene gezogen werden.
Advertencia: Para cambiar la platina de mando, basta con desenchufarla y retirarla del
= Lampenfassung 24 V E14
= 24 V Leitung schwarz
= 24 V Leitung schwarz
= Netzleitung 230 V ~ 50 Hz
= Motorleitung rot
= Motorleitung grün
= Feinsicherung T 5 A
= Kontrollanzeige (LED)
= Endschalteranschluß für
„Tor ZU"
= Endschalteranschluß für
„Tor AUF"
= Anschluß für Lichtschranke
= 24 V ~ für Lichtschranke
= Lerntaster
= Anschlußklemme
17. Esquema de circuitos
= Portabombilla 24 V E14
= Cable de 24 V negro
= Cable de 24 V negro
= Cable de red 230 V ~ 50 Hz
= Cable del motor, rojo
= Cable del motor, verde
= Fusible para corriente débil T 5A
= Indicador de control (LED)
= Conexión fin de carrera para
„Puerta CERRADA"
= Conexión de fin de carrera para
„Puerta ABIERTA"
= Conexión para barrera luminosa
= 24 V ~ para barrera luminosa
= Tecla de aprendizaje
= Borne de conexión
17. Esquema de conexão
perfil de aluminio.
Nota: Para substituir a platina de comando è preciso desencaixà-la do slot e retirà-la do
perfil de alumìnio.
= Casquilho da lâmpada 24 V E14
= Condutor de 24 V preto
= Condutor de 24 V preto
= Cabo de rede de 230 V ~ 50 Hz
= Condutor vermelho do motor
= Condutor verde do motor
= Fusível para fraca intensidade
T 5A
= Indicador de controlo (LED)
= Ligação do interruptor de fim de
curso para „Portão FECHADO"
= Ligação do interruptor de fim de
curso para „Portão ABERTO"
= Ligação para a barreira
fotoeléctrica
= 24 V ~ para a barreira
fotoeléctrica
= Botão de programação
= Terminal de ligação
27
