3.3 Laiteseloste
!
BEA 950 -laitetta saa käyttää vain suljetuissa korjaamo-
tiloissa. BEA 950 -laitetta on suojattava kosteudelta.
BEA 950 voi koostua aina tilatun mallin mukaan siir-
rettävästä laitevaunusta (saatavilla 2 eri mallia), tieto-
koneesta, tulostimesta, hiirestä ja kauko-ohjauksesta.
Siirrettävässä laitevaunussa on lisätilaa laitetta BEA 030
sekä pakokaasukomponentteja BEA 055 (bensiini) ja
BEA 070 (diesel) varten.
3.3.1 Kuva edestä
12
11
10

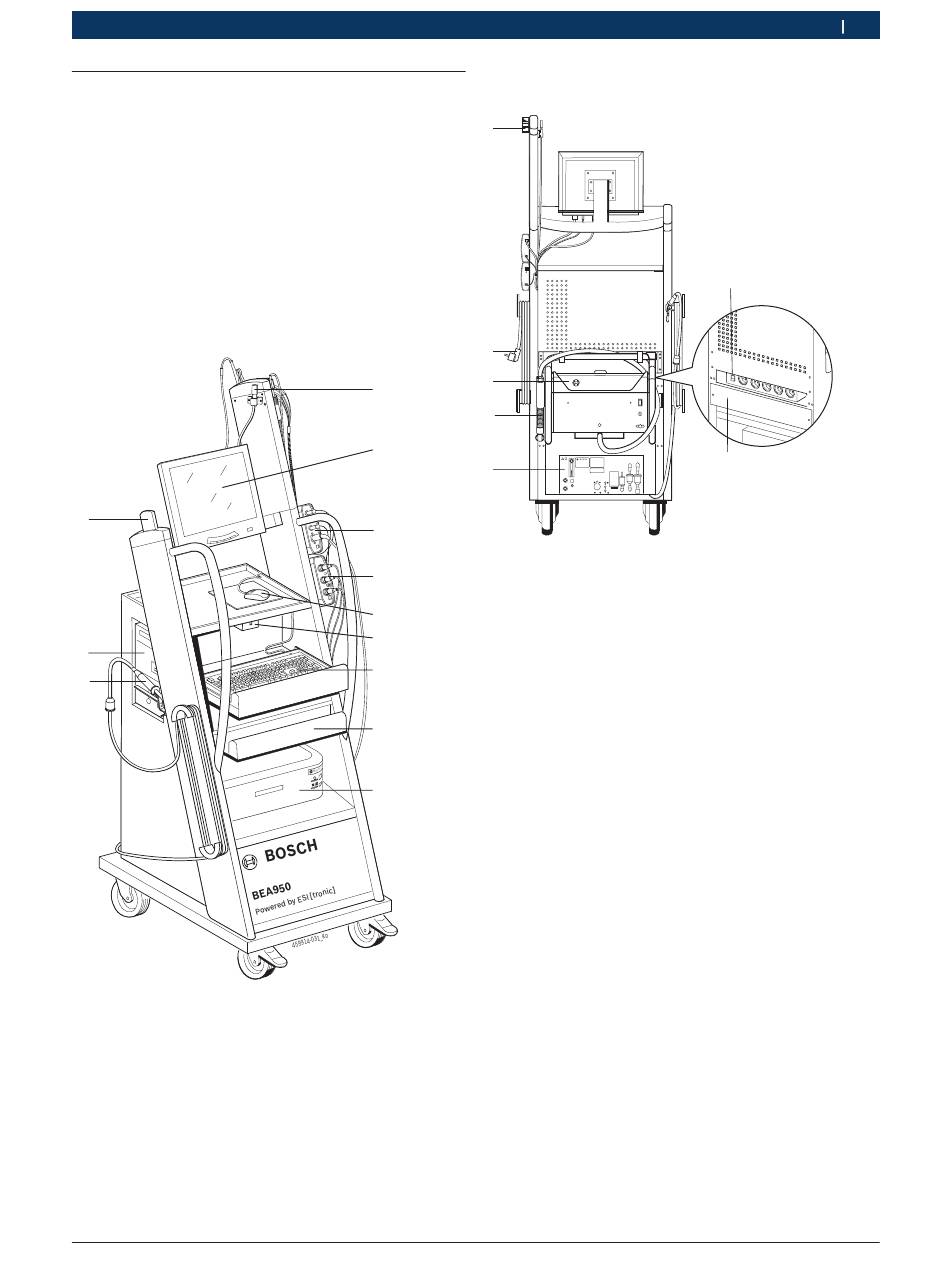

Kuva 1: Kuva edestä
1 Bluetooth-USB-adapteri
2 Monitori
1)
3 KTS-moduuli (erikoisvaruste)
4 BEA 030
5 USB-hiiri
1)
6 Kauko-ohjainlaite
1)
7 Näppäimistö
1)
8 Tulostinlokeron suojus
9 Tulostin (PDR 377)
1)
10 Pakokaasusondi (bensiini)
11 PC DVD-levyasemalla
1)
12 Kauko-ohjauslaite
1)
aina mallin mukaan
1)
Robert Bosch GmbH
3.3.2

Laite takaa

7
6
5
1
4
2
3
3
Kuva 2: Takaosa ilman takaseinää
4
1 ON-/OFF-kytkin pistorasialistalla (BEA 070:n takana)
2 Peitelevy
5
3 BEA 055
6
4 Pakokaasusondi (diesel)
5 BEA 070
7 6 Verkkopistoke
7 Tunnistimen pidike
!
8 Jos taitettu verkkoliitäntäpistoke liitetään pistorasia-
listaan, pistorasialistan alla oleva peitelevy (kuva 2,
osa 2) täytyy poistaa, jotta verkkoliitännän liittämi-
nen olisi helpompaa.
9
