Установка
14. Техническое обслуживание
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
При любых работах необходимо полное отключение
прибора от сети.
Опорожнение прибора
Для проведения работ по техобслуживанию или для за-
щиты от замерзания пользователь может опорожнить
прибор.
ПРЕДУПРЕЖДЕНИЕ ожог
При опорожнении прибора может вытекать горячая
вода.
» Закрыть запорный клапан в двойном ниппеле или в
трубопроводе подачи холодной воды.
» Открыть все раздаточные краны.
» Отсоединить трубопроводы подачи воды от прибора.
» Хранить демонтированный прибор в отапливаемом
помещении, поскольку в приборе всегда находятся
остатки воды, которые могут замерзнуть и повредить
его.
Чистка сетчатого фильтра
В случае загрязнения следует очистить сетчатый фильтр
в резьбовом соединении подачи холодной воды. Закрыть
запорный клапан в трубопроводе подачи холодной воды,
демонтировать сетчатый фильтр, очистить его и устано-
вить снова.

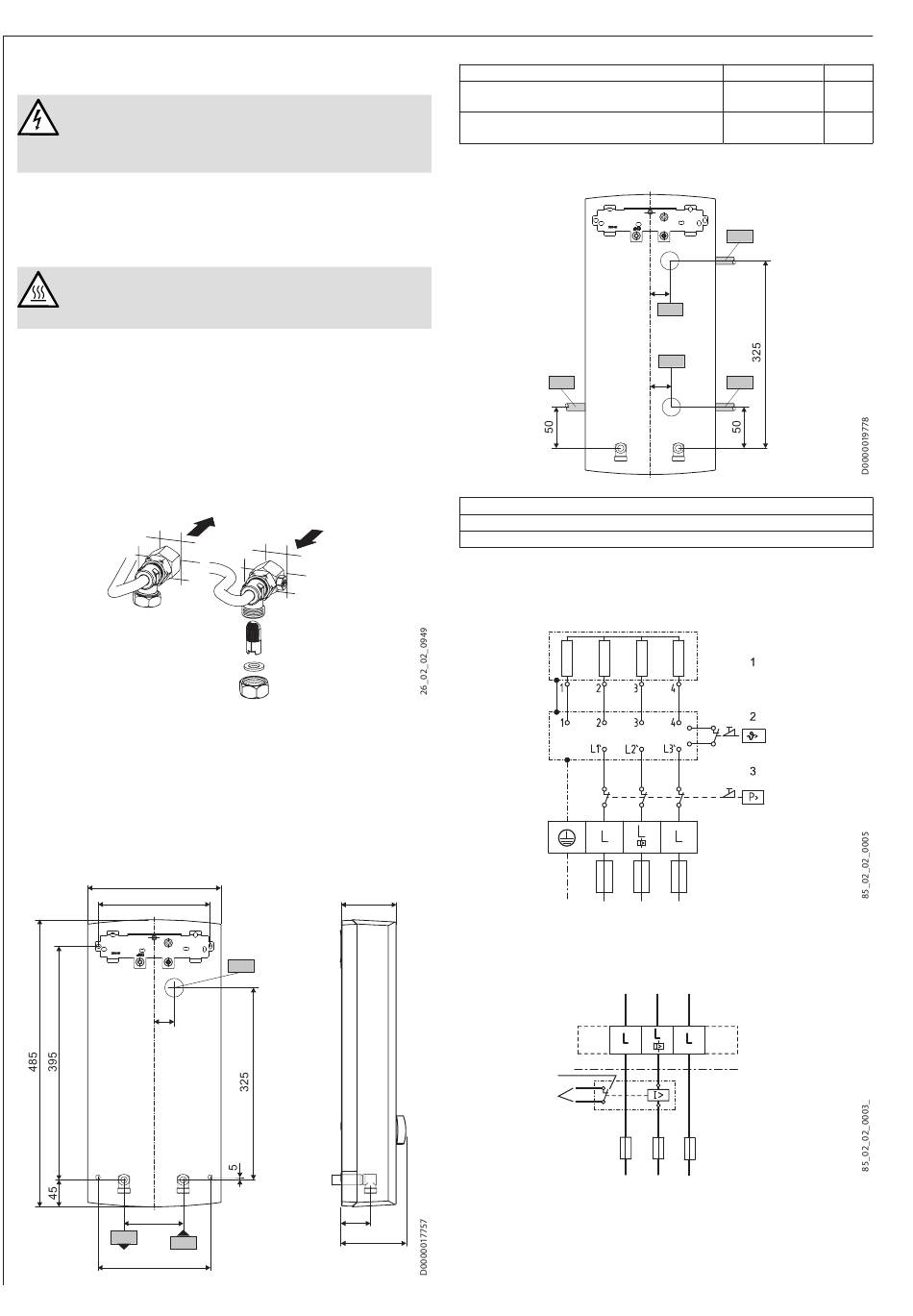

15. Технические характеристики
15.1 Размеры и подключения
226
190
35
100
c06
c01
190
72
93
b02
50
112
b02 Ввод кабеля электропитания I
c01 Подвод холодной воды
c06 Выпуск горячей воды
Варианты подключения
b04
b02 Ввод кабеля электропитания I
b03 Ввод кабеля электропитания II
b04 Ввод кабеля электропитания III
15.2 Электрическая схема
3/PE 380–415 В ~
1 Нагрев
2 Предохранительный ограничитель температуры
3 Предохранительный ограничитель давления
Реле сброса нагрузки LR 1-A
2
1
1 Управляющий кабель к контактору второго при-
бора (например, электрического накопительного
нагревателя).
2 Управляющий контакт размыкается при включении
проточного водонагревателя.
Наружная
резьба
Наружная
резьба
b04
35
b02
b03
40
b04
G 1/2 A
G 1/2 A
