Systemübersicht
Das MAP-Bedienteil besteht aus einem Gehäuse mit drei LEDs und einem LCD-Bildschirm.
3.1
Gehäuse mit LEDs

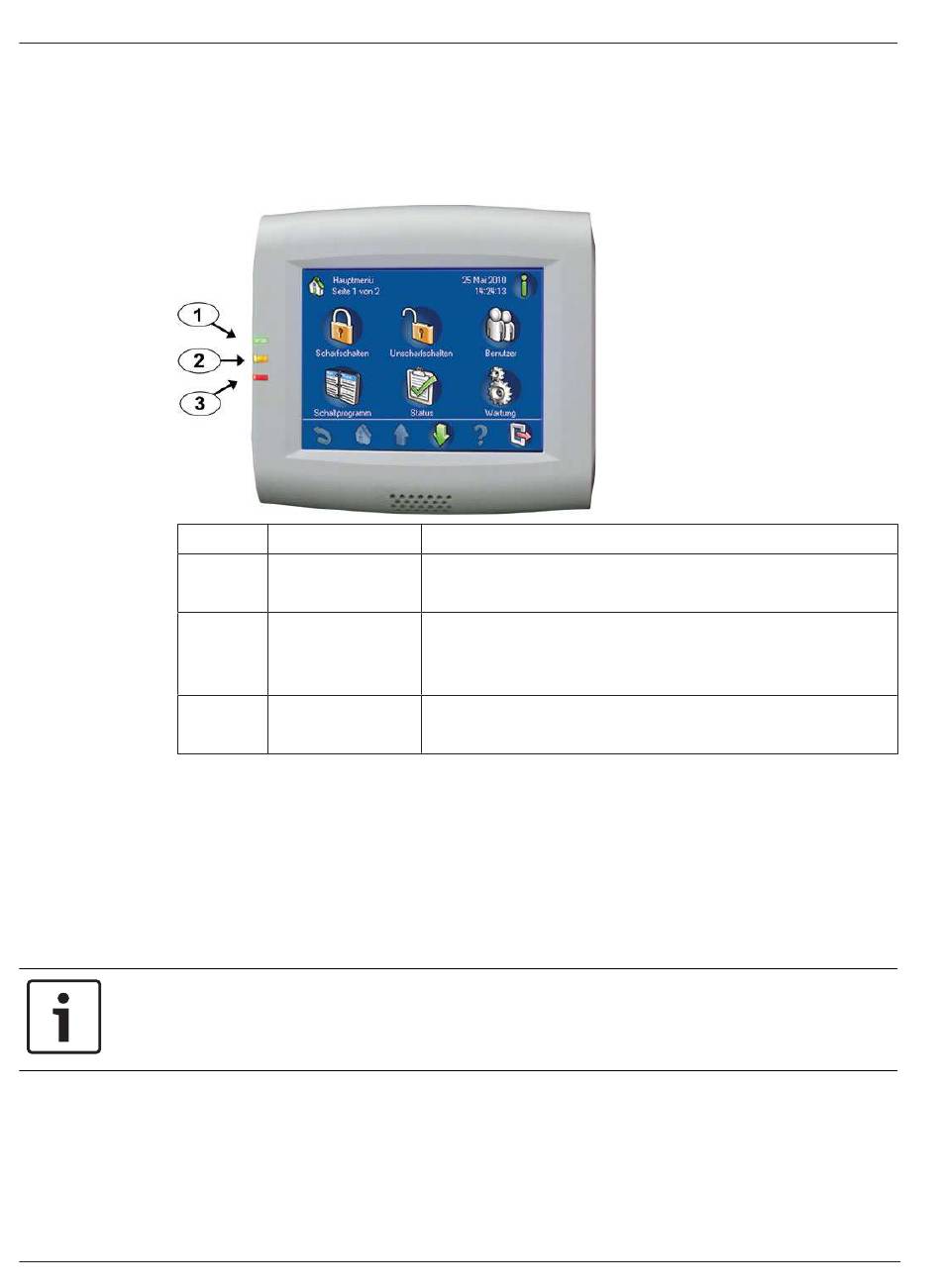

Am linken Rand des MAP-Bedienteilgehäuses befinden sich drei Leuchtdioden (LEDs):
Element
1
2
3
3.2
LCD-Bildschirm
So bedienen Sie den LCD-Bildschirm:
–
–
3.3
Hauptmenü
Hinweis!
Die Schaltflächen auf Ihrem Touchscreen werden von der Berechtigungsstufe des Benutzers
bestimmt, die vom Errichter konfiguriert wurde. Ihr Touchscreen unterscheidet sich daher
möglicherweise von dem, was in diesem Handbuch beschrieben ist.
2019-11 | 08 | F.01U.076.210
Komponente
Grüne LED
Gelbe LED
Rote LED
Zur Bedienung des LCD-Bildschirms tippen Sie mit mäßigem Druck auf die auf dem
Bildschirm gezeigten Symbole und Schaltflächen.
Verwenden Sie während des Betriebs keine spitzen Gegenstände, um Beschädigungen
des LCD-Bildschirms zu vermeiden.
Beschreibung
Zeigt an, dass sich das Bedienteil im normalen Zustand
befindet.
Zeigt an, dass eine Störfunktion vorliegt, Geräte abgedeckt
sind oder einzelne Geräte im System gesperrt oder
deaktiviert sind.
Das Standardverhalten zeigt an, dass im Sicherheitssystem
ein Alarmzustand vorliegt.
Bedienungsanleitung
MAP Control Center
