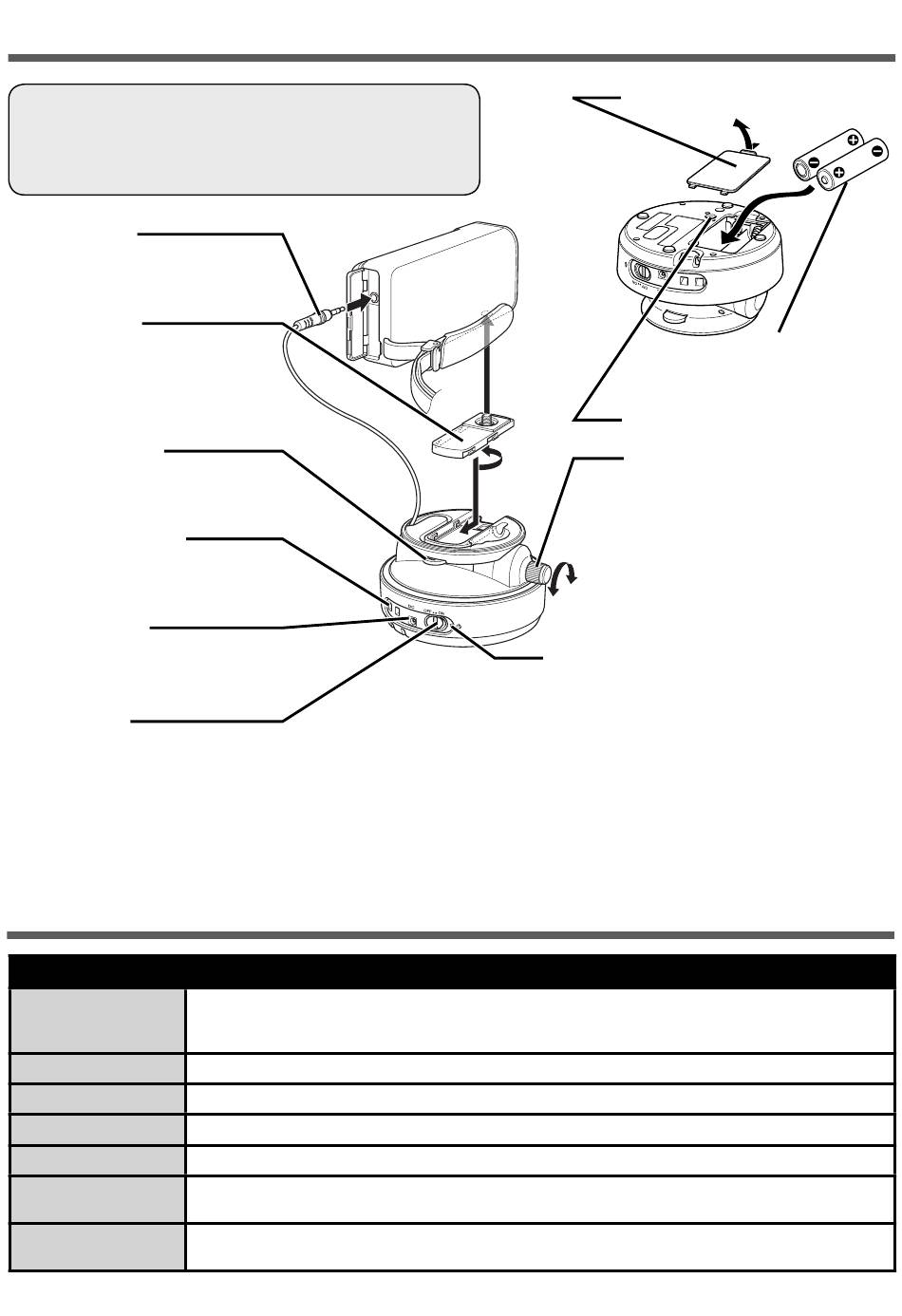

Komponentennamen und Anschlüsse
Zubehör
Netzteil (AC-V11U, AC-V10E oder AC-V10M)
●
Anweisungen (Diese Anleitung)
●
Kameraplatte
●
Steuerkabel
Verbinden dem AV-Anschluss
des Camcorders
Kameraplatte
Bringen Sie dies am
Stativgewinde des
Camcorders und dann an der
Schwenkhalterung an.
Lösen-Schalter
Nach unten drücken, um die
Kameraplatte zu entfernen.
Befestigungsloch
Sichern Sie das ganze Gerät
mit einem Binder o.ä.
DC-Anschluss
Schließen Sie das mitgelieferte
Netzteil an.
Stromtaste
Die Positionsjustierung beginnt, wenn
die Stromversorgung eingeschaltet wird.
* Schließen Sie kein HDMI-Kabel an den Camcorder an, während dieser an der Schwenkhalterung
angeschlossen ist.
Technische Daten
Schwenkhalterung
Stromversorgung
Leistungsaufnahme
Abmessungen (mm)
Gewicht
Bewegungsbereich
Betriebsumgebung
Kontinuierliche
Betriebszeit
4
Verwendung des Netzteils 5,2 V Gleichstrom
Verwendung von Batterien: Alkalibatterien Typ AA (LR6): 1,5 V x 2, Nickel-Metalhydrid-Akkus Typ AA
(HR6): 1,2 V x 2
0,8 W, Nenn-Leistungsaufnahme: 1,0 A (bei Verwendung des Netzteils)
113 x 67 x 107 (B × H × T) (einschließlich Kameraplatte)
g
Ca. 225
(ohne Batterie)
Schwenken: Ca. 90° (elektrisch), Neigen: Ca. 20° (manuell)
Betriebstemperatur: 5 ˚C bis 40 ˚C, Lagertemperatur: -20 ˚C bis 50 ˚C, relative Luftfeuchtigkeit: 35 % bis
80 %
ca. 6 Stunden (bei Verwendung von Alkalibatterien)
(Je Einsatzbedingungen kann die Betriebszeit sie kürzer sein.)
Akkukasten-Abdeckung
AA-Batterie (LR6/HR6) x 2
(getrennt erhältlich)
Stativgewinde
Sperrknopf
Fixiert den Neigewinkel.
Verriegeln
Entriegeln
Strom-LED
Leuchtet bei eingeschalteter
Stromversorgung auf. Blinkt während
der Positionseinstellung, wenn
kein Camcorder angeschlossen ist
oder wenn die Positionseinstellung
fehlschlägt.
