Viessmann Vitorond 200 Serviceanleitung

Viessmann Vitorond 200 Serviceanleitung

Öl/gasheizkessel
Vorschau ausblenden Andere Handbücher für Vitorond 200:
Inhaltsverzeichnis

Werbung

Quicklinks

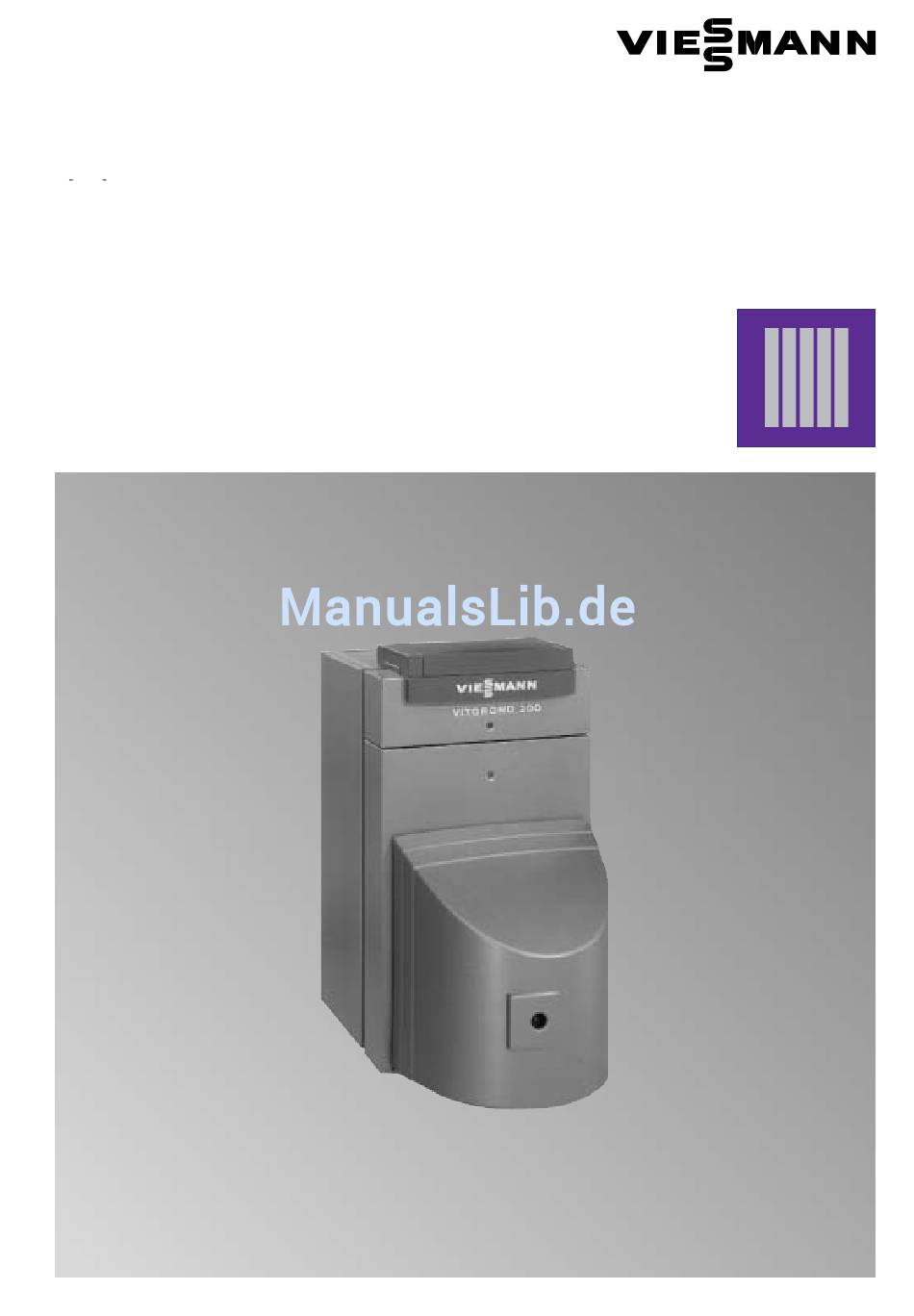

Serviceanleitung
für die Fachkraft
Vitorond 200
Typ VR2, 15 bis 33 kW
Öl /Gas Heizkessel
VITOROND 200
5681 424
3/2001
Ablagehinweis: Servicemappe

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitorond 200

Inhaltszusammenfassung für Viessmann Vitorond 200

  • Seite 1 Serviceanleitung für die Fachkraft Vitorond 200 Typ VR2, 15 bis 33 kW Öl /Gas Heizkessel VITOROND 200 5681 424 3/2001 Ablagehinweis: Servicemappe...

  • Seite 2: Allgemeine Informationen

    Hauptschalter) und gegen Bei Austausch müssen die passenden Anleitung Handlungen, deren Ausfüh Wiedereinschalten zu sichern. Original Einzelteile von Viessmann oder rung aus Gründen der Sicherheit für Diese Freischaltung muss mittels einer gleichwertige, von Viessmann freige Menschen und Sachwerte zu unter Trennvorrichtung erfolgen, die gleich gebene Einzelteile verwendet werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Bedienungs und Serviceunterlagen .

  • Seite 4: Erstinbetriebnahme Erstinbetriebnahme

    Erstinbetriebnahme Erstinbetriebnahme Bedienungsanleitung, Serviceanleitung Brenner 1. Prüfen, ob die Zuluftöffnung des Aufstellraumes geöffnet ist. 2. Vordruck des Membran Ausdehnungs Ist der Vordruck des Membran gefäßes prüfen. Ausdehnungsgefäßes niedriger als der statische Druck der Anlage, so viel Stickstoff nachfüllen, bis der Vordruck größer (0,1 bis 0,2 bar) als der statische Druck der Anlage ist.

  • Seite 5: Wartung

    Wartung Wartung 1. Anlage außer Betrieb nehmen 1. Netzspannung bzw. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. 2. Brennstoffzufuhr sperren (Ölfilterventil bzw. Gasabsperrhahn schließen). 2. Regelscheibe Vitoair schließen (falls vorhanden) 1. Drehknopf A am Motor der Vitoair eindrücken und in Stellung 5 drehen.
  • Seite 6 Wartung Wartung (Fortsetzung) 4. Heizfläche und Abgasrohr reinigen 1. Heizfläche mit Bürste A reinigen und mit Staubsauger aussaugen. 2. Verbrennungsrückstände aus Abgasrohr und Abgasabzug durch Reinigungsöffnung im Abgasrohr absaugen. 5. Dichtungen und Wärmedämmteile prüfen 1. Dichtungen und Dichtschnüre der Kesseltür auf Beschädigungen prüfen.
  • Seite 7 Wartung Wartung (Fortsetzung) 7. Heizungsseitige und trinkwasserseitige Anschlüsse auf Dichtheit prüfen 8. Sicherheitsventile auf Funktion prüfen 9. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Membran Ausdehnungsgefäßes beachten. Prüfung bei kalter Anlage durchführen. 1. Die Anlage so weit entleeren bzw. das Kappenventil am Membran Ausdehnungsgefäß...
  • Seite 8 Wartung Wartung (Fortsetzung) 11. Wärmedämmung prüfen 1. Wärmedämmung auf Sitz prüfen und ggf. nachrichten. 2. Prüfen, ob alle 230 V Leitungen mit Leitungsbindern an der Wärme dämmung fixiert sind. 12. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Motorhebel vom Mischergriff abziehen.

  • Seite 9: Einzelteilliste

    Herstell Nr. (siehe Typenschild) sowie die Positionsnummer des Einzelteiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 002 Oberblech 011 Schriftzug Vitorond 200 Einzelteile ohne Abbildung 003 Seitenblech 014 Kantenschutz 030 Montageanleitung 004 Wärmedämmatte für Kesselkörper 027 Abdeckung für Bodenblech...
  • Seite 10 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 008 Bodenblech 015 Tauchhülse 016 Wärmedämmblock für Kesseltür 018 Kesseltür 019 Scharnierbügel 020 Dichtpackung 12 × 16 × 1 774 022 Dichtschnur ∅ 3 mm 023 Abgasabzug 024 Riegel für Schauloch 025 Rücklaufinjektor Düse 026 Wirbulator 3. Zug 027 Wirbulator 2.

  • Seite 11: Technische Daten

    Zusatzinformationen Technische Daten Nenn Wärmeleistung Produkt ID Nummer CE 0645 AU 114 Heizgasseitiger Widerstand 0,06 0,07 0,08 0,08 0,08 mbar 0,06 0,07 0,08 0,08 0,08 Notwendiger Förderdruck mbar 0,05 0,05 0,05 0,05 0,05 Abgaskennwerte Temperatur (brutto) ºC H bei Kesselwassertemperatur 40 ºC ºC H bei Kesselwassertemperatur 75 ºC Bei der Schornsteindimensionierung beachten.

  • Seite 12: Konformitätserklärung

    Zusatzinformationen Zusatzinformationen Konformitätserklärung für Heizkessel mit Öl bzw. Gas Gebläsebrenner Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitorond 200 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 303...
