ANLE TUNG
DE
PAW-HPMED
i
Diese Montageanleitung vor Installation und
Anschluss des Produktes bitte durchlesen.

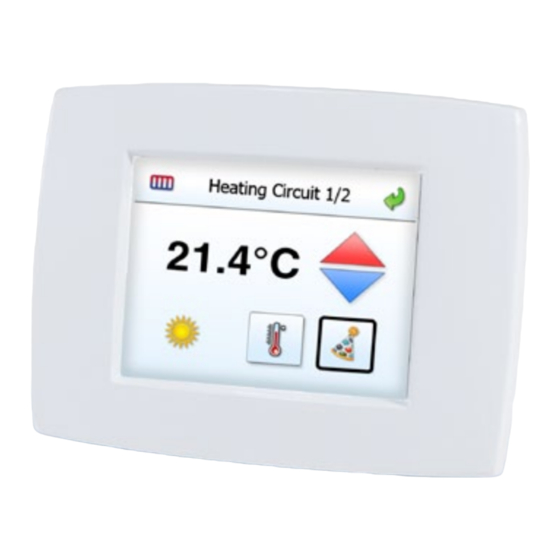

Grafisches Touchdisplay
PAW-HPMED ist ein externes Touchdisplay mit internem Raumtem-
peraturfühler zum Anschluss an einen PAW-HPM. Mit dem PAW-
HPMED kann die Betriebsart geändert, der Party Mode aktiviert,
Sollwerte und Nutzungszeiten angepasst und Alarme abgelesen
werden. Das Display wird an die Schnittstelle für externe Displays am
PAW-HPM angeschlossen.
Technische Daten
Schutzart IP30
Versorgungsspannung 24 V DC von der Schnittstelle für
externe Displays des PAW-HPM
Leistungsaufnahme 50 mA
Verbindungskabel TP-Kabel, 0,25 mm
Display TFT-LCD (resistiv)
Hintergrundbeleuchtung LED
Sprachen Deutsch, Englisch, Französisch,
Spanisch oder Italienisch (auto-
matische Einstellung,je nach ver
wendeter Sprache im PAW-HPM
Bildformat 4:3
Auflösung
Abmessungen (BxHxT)
Installation
PAW-HPMED kann mit Hilfe der Wandhalterung an die Wand montiert
werden, oder auf eine Einbaudose (cc 60 mm). Das Display kann aus der
Halterung genommen werden.
Funktion
Folgende Information wird im Startbildschirm angezeigt:
Einstellungen
Heizkreis 1
Brauch-
warmwasser
Abb.1 Startbildschirm
Der PAW-HPM Betriebsartenschalters kann im dazugehörigen
Menü eingestellt werden. Mit der Auswahl „Kühlung" wird die
Heizung in den Kühlbetrieb geschaltet.
Automatisch
Aus
Abb.2 Betriebsartenmenü
2
320 x 240
120 x 90 x 27 mm
Alarm
Betriebsartenmenü
Heizkreis 2
Wärmeerzeuger
Ferien/Feiertag
Kühlung
Sommer
Dauer
PAW-HPMED
Heizkreise Brauchwarmwasser
Aus Aus: Ventil hält in Aus: Ventil hält in gegen-
gegenwärtiger Lage, wärtiger Lage, Pumpe ist
Pumpe ist abgeschaltet abgeschaltet
Automa- Automatischer Betrieb: Sollwertwahl automatisch
tisch in Abhängigkeit der Schaltuhr (Tag/Nacht)
Sommer Abschaltbetrieb: Ventil Automatischer Betrieb:
geschlossen, Pumpe Sollwert automatisch in
abgeschaltet, Frost- Abhängigkeit der Schalt-
schutz bleibt aktiv uhr (Tag/Nacht)
Ferien Reduzierter/Stützbetrieb: Sollwerte der Nicht-
nutzungszeit NNZ (Nacht) gelten
Dauer Nennbetrieb: Sollwerte der Nutzungszeit 1, NZ1,
gelten
Kühlen Automatischer Kühl- Automatischer Betrieb:
betrieb Sollwertwahl automa-
tisch in Abhängigkeit der
Schaltuhr (Tag/Nacht)
Alarm
Anzeige eventueller Fehlermeldungen des PAW-HPM.
Einstellungen
Unter Einstellungen wird nach Regler- und Displayeinstellungen
unterschieden. In den Displayeinstellungen kann die Zeit eingestellt
werden, nach der das Display abgedunkelt wird, sowie der Hellig-
keitsgrad im abgedunkelten Modus. In den Reglereinstellungen
werden Informationen zum Regler angezeigt und Zeit- und Datum-
seinstellungen der Systemuhr vorgenommen.
Änderungen werden durch Anklicken der entsprechenden Zeile
vorgenommen.
Auf der Programmseite können verschiedene Werte eingestellt und
abgelesen werden:
Aktueller
Sollwert
Aktuelle
Betriebsart
Timer Temperatur
Abb.3 Die Programmseite
Wärme-
erzeuger
Aus
Automa-
tischer
Betrieb:
Sollwert
in Abhän-
gigkeit
der Anfor-
derung
Sollwert erhöhen
und senken
Party Mode
