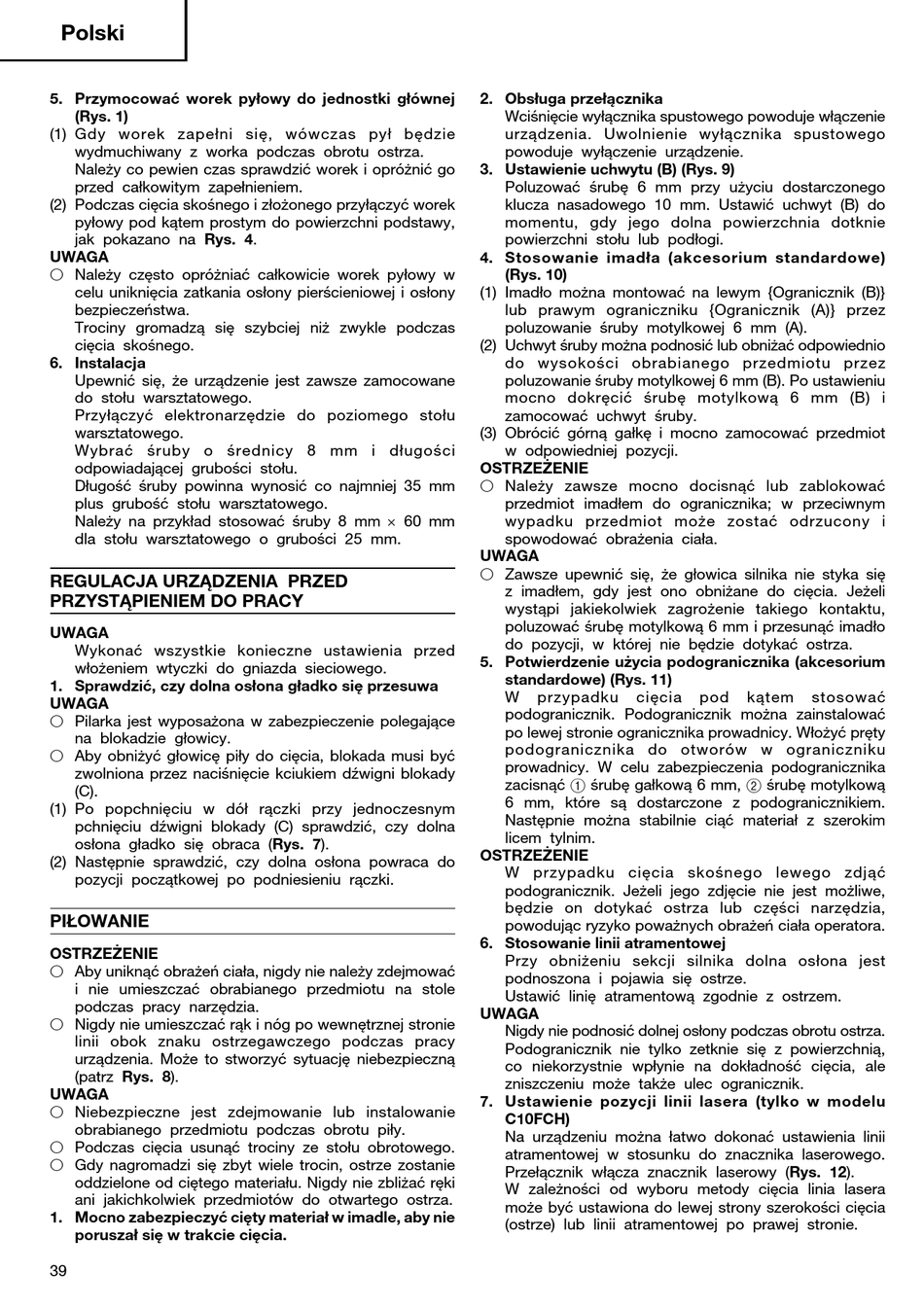

Polski
5. Przymocować worek pyłowy do jednostki głównej
(Rys. 1)
(1) Gdy worek zapełni się, wówczas pył będzie
wydmuchiwany z worka podczas obrotu ostrza.
Należy co pewien czas sprawdzić worek i opróżnić go
przed całkowitym zapełnieniem.
(2) Podczas cięcia skośnego i złożonego przyłączyć worek
pyłowy pod kątem prostym do powierzchni podstawy,
jak pokazano na Rys. 4.
UWAGA
Należy często opróżniać całkowicie worek pyłowy w
celu uniknięcia zatkania osłony pierścieniowej i osłony
bezpieczeństwa.
Trociny gromadzą się szybciej niż zwykle podczas
cięcia skośnego.
6. Instalacja
Upewnić się, że urządzenie jest zawsze zamocowane
do stołu warsztatowego.
Przyłączyć elektronarzędzie do poziomego stołu
warsztatowego.
Wybrać śruby o średnicy 8 mm i długości
odpowiadającej grubości stołu.
Długość śruby powinna wynosić co najmniej 35 mm
plus grubość stołu warsztatowego.
Należy na przykład stosować śruby 8 mm × 60 mm
dla stołu warsztatowego o grubości 25 mm.
REGULACJA URZĄDZENIA PRZED
PRZYSTĄPIENIEM DO PRACY
UWAGA
Wykonać wszystkie konieczne ustawienia przed
włożeniem wtyczki do gniazda sieciowego.
1. Sprawdzić, czy dolna osłona gładko się przesuwa
UWAGA
Pilarka jest wyposażona w zabezpieczenie polegające
na blokadzie głowicy.
Aby obniżyć głowicę piły do cięcia, blokada musi być
zwolniona przez naciśnięcie kciukiem dźwigni blokady
(C).
(1) Po popchnięciu w dół rączki przy jednoczesnym
pchnięciu dźwigni blokady (C) sprawdzić, czy dolna
osłona gładko się obraca (Rys. 7).
(2) Następnie sprawdzić, czy dolna osłona powraca do
pozycji początkowej po podniesieniu rączki.
PIŁOWANIE
OSTRZEŻENIE
Aby uniknąć obrażeń ciała, nigdy nie należy zdejmować
i nie umieszczać obrabianego przedmiotu na stole
podczas pracy narzędzia.
Nigdy nie umieszczać rąk i nóg po wewnętrznej stronie
linii obok znaku ostrzegawczego podczas pracy
urządzenia. Może to stworzyć sytuację niebezpieczną
(patrz Rys. 8).
UWAGA
Niebezpieczne jest zdejmowanie lub instalowanie
obrabianego przedmiotu podczas obrotu piły.
Podczas cięcia usunąć trociny ze stołu obrotowego.
Gdy nagromadzi się zbyt wiele trocin, ostrze zostanie
oddzielone od ciętego materiału. Nigdy nie zbliżać ręki
ani jakichkolwiek przedmiotów do otwartego ostrza.
1. Mocno zabezpieczyć cięty materiał w imadle, aby nie
poruszał się w trakcie cięcia.
39
2. Obsługa przełącznika
Wciśnięcie wyłącznika spustowego powoduje włączenie
urządzenia. Uwolnienie wyłącznika spustowego
powoduje wyłączenie urządzenie.
3. Ustawienie uchwytu (B) (Rys. 9)
Poluzować śrubę 6 mm przy użyciu dostarczonego
klucza nasadowego 10 mm. Ustawić uchwyt (B) do
momentu, gdy jego dolna powierzchnia dotknie
powierzchni stołu lub podłogi.
4. Stosowanie imadła (akcesorium standardowe)
(Rys. 10)
(1) Imadło można montować na lewym {Ogranicznik (B)}
lub prawym ograniczniku {Ogranicznik (A)} przez
poluzowanie śruby motylkowej 6 mm (A).
(2) Uchwyt śruby można podnosić lub obniżać odpowiednio
do wysokości obrabianego przedmiotu przez
poluzowanie śruby motylkowej 6 mm (B). Po ustawieniu
mocno dokręcić śrubę motylkową 6 mm (B) i
zamocować uchwyt śruby.
(3) Obrócić górną gałkę i mocno zamocować przedmiot
w odpowiedniej pozycji.
OSTRZEŻENIE
Należy zawsze mocno docisnąć lub zablokować
przedmiot imadłem do ogranicznika; w przeciwnym
wypadku przedmiot może zostać odrzucony i
spowodować obrażenia ciała.
UWAGA
Zawsze upewnić się, że głowica silnika nie styka się
z imadłem, gdy jest ono obniżane do cięcia. Jeżeli
wystąpi jakiekolwiek zagrożenie takiego kontaktu,
poluzować śrubę motylkową 6 mm i przesunąć imadło
do pozycji, w której nie będzie dotykać ostrza.
5. Potwierdzenie użycia podogranicznika (akcesorium
standardowe) (Rys. 11)
W przypadku cięcia
podogranicznik. Podogranicznik można zainstalować
po lewej stronie ogranicznika prowadnicy. Włożyć pręty
podogranicznika do otworów w ograniczniku
prowadnicy. W celu zabezpieczenia podogranicznika
zacisnąć 1 śrubę gałkową 6 mm, 2 śrubę motylkową
6 mm, które są dostarczone z podogranicznikiem.
Następnie można stabilnie ciąć materiał z szerokim
licem tylnim.
OSTRZEŻENIE
W przypadku cięcia skośnego lewego zdjąć
podogranicznik. Jeżeli jego zdjęcie nie jest możliwe,
będzie on dotykać ostrza lub części narzędzia,
powodując ryzyko poważnych obrażeń ciała operatora.
6. Stosowanie linii atramentowej
Przy obniżeniu sekcji silnika dolna osłona jest
podnoszona i pojawia się ostrze.
Ustawić linię atramentową zgodnie z ostrzem.
UWAGA
Nigdy nie podnosić dolnej osłony podczas obrotu ostrza.
Podogranicznik nie tylko zetknie się z powierzchnią,
co niekorzystnie wpłynie na dokładność cięcia, ale
zniszczeniu może także ulec ogranicznik.
7. Ustawienie pozycji linii lasera (tylko w modelu
C10FCH)
Na urządzeniu można łatwo dokonać ustawienia linii
atramentowej w stosunku do znacznika laserowego.
Przełącznik włącza znacznik laserowy (Rys. 12).
W zależności od wyboru metody cięcia linia lasera
może być ustawiona do lewej strony szerokości cięcia
(ostrze) lub linii atramentowej po prawej stronie.
pod kątem stosować
