44 | Español
Simbología y su significado
el diámetro del orificio de la hoja de sie-
rra, así como para el diámetro del husillo
portaútiles. Utilice en la medida de lo po-
sible los reductores suministrados con la
hoja de sierra.
El diámetro de la hoja de sierra debe co-
rresponder a la indicación del símbolo.

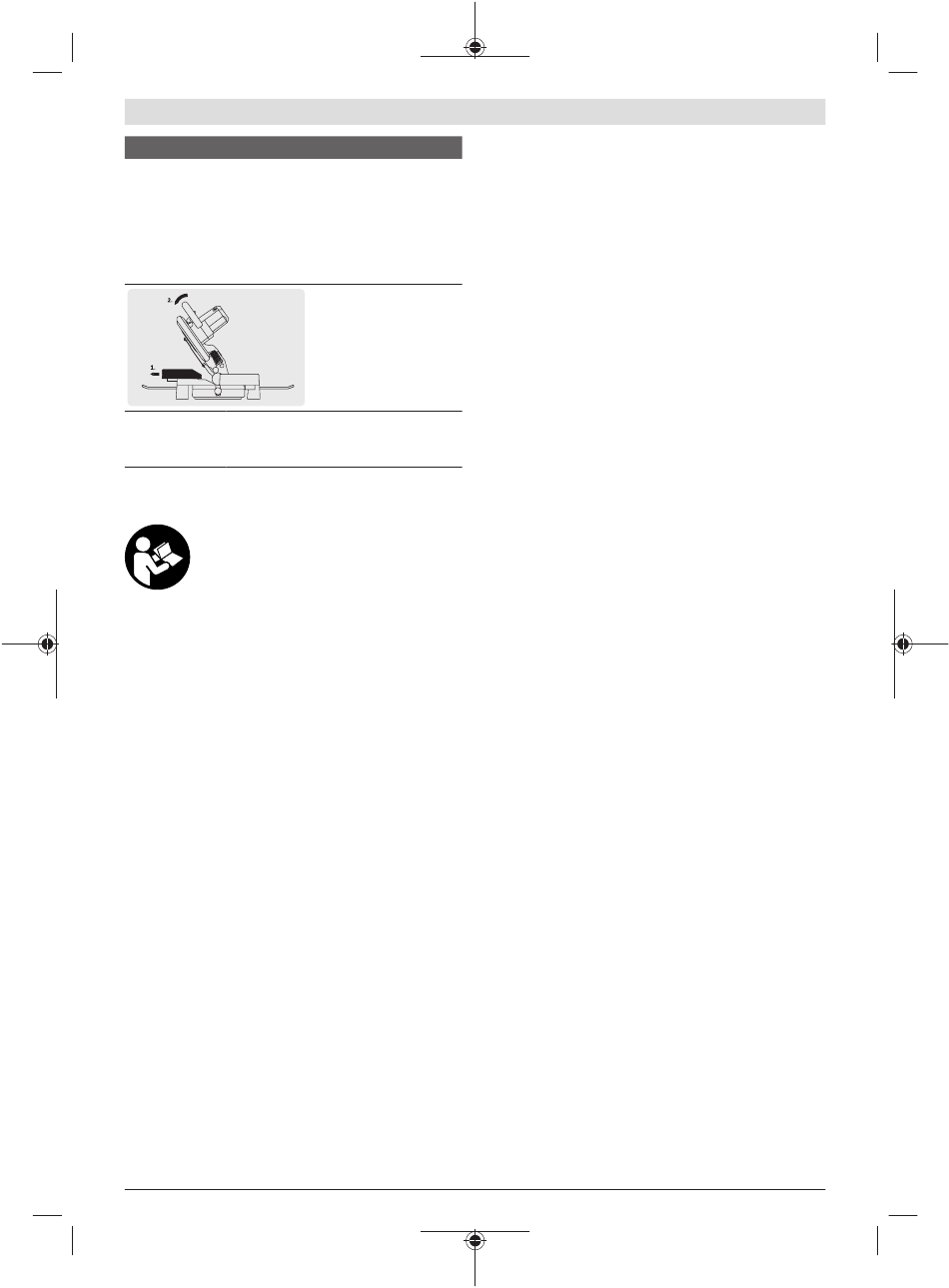

Al serrar ángulos a inglete verticales, se
debe tirar de los raíles de tope regulables
o retirarlos totalmente.
Descripción del producto y servicio
Lea íntegramente estas indicaciones de se-
guridad e instrucciones. Las faltas de obser-
vación de las indicaciones de seguridad y de
las instrucciones pueden causar descargas
eléctricas, incendios y/o lesiones graves.
Por favor, observe las ilustraciones en la parte inicial de las
instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos a lo largo y a lo ancho. En
ello, es posible ajustar ángulos de inglete horizontales de –
47° hasta +52° así como ángulos de inglete verticales de 0°
hasta 45°.
La herramienta eléctrica ha sido dotada con una potencia
propicia para serrar maderas duras, blandas, tableros de
aglomerado y de fibras, así como aluminio y plástico.

Componentes principales

La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
(1) Caperuza protectora
(2) Palanca de liberación del brazo de la herramienta
(3) Empuñadura
(4) Interruptor de conexión/desconexión
(5) Caperuza protectora pendular
(6) Regleta tope
(7) Mesa de corte
(8) Taladros para tornillos de apriete
(9) Placa de inserción
(10) Mango de bloqueo para ángulos de inglete discre-
cionales (horizontal)
1 609 92A 4YL | (14.05.2019)
(11) Palanca para ajuste de ángulos de inglete estándar
(horizontal)
(12) Indicador de ángulos de inglete (horizontales)
(13) Escala para ángulo de inglete (horizontal)
(14) Taladros de sujeción
(15) Cavidades
(16) Taladros para estribo de prolongación
(17) Regleta tope ajustable
(18) Tornillo de apriete
(19) Saco para polvo
(20) Protección contra virutas
(21) Tornillo de mariposa para fijar el raíl de tope ajus-
table
(22) Llave macho hexagonal (6 mm)/destornillador de
estrella
(23) Tornillo de tope para ángulo de inglete de 45° (ver-
tical)
(24) Estribo antivuelco
(25) Expulsor de virutas
(26) Palanca de enclavamiento para ángulos de inglete
discrecionales (vertical)
(27) Seguro para transporte
(28) Empuñadura de transporte
Bloqueo del husillo
(29)
(30) Tornillo de reglaje del tope de profundidad
(31) Indicador de ángulos de inglete (vertical)
(32) Escala para ángulos de inglete (vertical)
(33) Tornillo de tope para ángulo de inglete de 0° (verti-
cal)
(34) Taladros para estribo antivuelco
Juego de fijación "Estribo antivuelco"
(35)
(36) Estribo de prolongación
(37) Tornillo de fijación para estribo de prolongación
(38) Tornillo cabeza de estrella (sujeción de caperuza
protectora pendular)
(39) Tornillo con hexágono interior para sujeción de la
hoja de sierra
(40) Brida de apriete
(41) Hoja de sierra
(42) Brida de apriete interior
(43) Tornillo de mariposa para adaptar la altura de la
varilla roscada
(44) Barra roscada
(45) Muescas para ángulos de inglete estándar (hori-
zontales)
(46) Tornillos de placa de inserción
(47) Tornillo con hexágono interior del riel de tope
(48) Tornillo de indicador de ángulos (vertical)
