- Seite 1 QAA70 Raumgerät Basisdokumentation Ausgabe 2.1 ab SW-Version 1.20 Siemens Building Technologies CE1P1638D Landis & Staefa Division 17.04.2000...
- Seite 2 2/20 Siemens Building Technologies CE1P1638D Landis & Staefa Division 17.04.2000...
-
Seite 3: Inhaltsverzeichnis
Aktuelle Werte....................12 Ferienfunktion ....................13 Rückstellung Standardwerte .................13 Standardwerte....................13 Zustandsanzeigen..................14 Bedienung für den Heizungsfachmann ............14 Aktivieren der Service- und Parametrierebene ..........14 Einstellungen ....................14 Verlassen der Service- und Parametrierebene ..........15 3/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Inhaltsverzeichnis 17.04.2000... - Seite 4 Anlagenbeispiel .................... 16 Technische Daten ..................17 Massbilder....................18 4/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Inhaltsverzeichnis 17.04.2000...
-
Seite 5: Übersicht

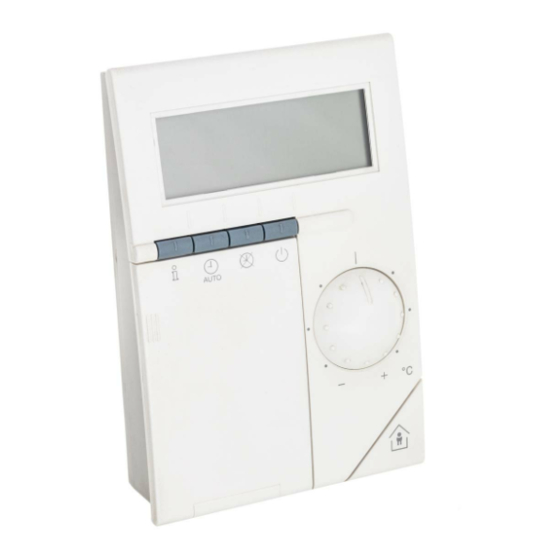

Übersicht 1.1 Kurzbeschreibung QAA70 ist ein digitales multifunktionales Raumgerät, das den Komfort und die Funktio- nen von folgenden Regelgeräten und Kessel-Management-Units erhöht: • RVP digital Serie D • RVP54... • ALBATROS-Regler RVA... • LGM11... Die Bedienung aller wichtigen Funktionen erfolgt bequem vom Wohnraum aus. -
Seite 6: Gebäude
Wärme- bzw. Kältequellen beeinflusst wird • Montagehöhe ist ca. 1,5 m über dem Boden • Das Gerät passt auf die meisten handelsüblichen Unterputzdosen oder wird direkt an die Wand montiert 6/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Handhabung... -
Seite 7: Elektrische Installationen
Anschlüsse D3 / D4 am Raumgerät QAA70 Beispiel 3 QAA70 Regelgerät N1 mit Raumgerät und Telefonfernschalter oder Fensterkontakt (Anschlüsse D3 / D4) am Raumgerät QAA70 PPS-Verbindungen zwischen Regelgerät und Raumgerät sind vertauschbar. Hinweis Achtung An die Klemmen D3, D4 und D5 darf keine Fremdspannung angeschlossen werden. -
Seite 8: Inbetriebsetzung
1 Zahlen, Uhr 2 Heizprogramm 1638Z04 3 Einheiten (°C) 4 Anzeige Präsenztaste 5 Aussentemperatur 6 Raumtemperatur 7 Ferienfunktion 8 Betriebsart 9 Zeilennummer / aktueller Tag 10 Brauchwassertemperatur 8/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Handhabung 17.04.2000... -
Seite 9: Bedienung
Tag, Uhrzeit, Raumtemperatur Tag / Uhrzeit Aussentemperatur * * Diese Anzeige erscheint nur, wenn der entsprechende Fühler angeschlossen ist. Hinweis Das Raumgerät arbeitet unabhängig von der gewählten Anzeige weiter. 9/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Handhabung 17.04.2000... -
Seite 10: Temperaturkorrektur
Die aktuelle Wahl ist im Anzeigefeld ersichtlich: Heizen auf Nenntemperatur Heizen auf reduzierte Temperatur Hinweis: Die aktuelle Wahl wirkt im Handbetrieb dauernd, im Automatikbetrieb nur bis zur nächsten Schaltung nach Heizprogramm. 10/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Handhabung 17.04.2000... -
Seite 11: Parametrierung Endbenutzer
Temperatur während Benützung der Räume (Grundeinstellung). Reduzierte Temperatur: Temperatur während Abwesenheit oder in der Nacht. Brauchwassertemperatur: Gewünschte Temperatur für das Brauchwasser. (Nur für Regler mit Brauchwasser-Funktion). 11/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Parametrierung Endbenutzer 17.04.2000... -
Seite 12: Heizprogramm
Sie die aktuelle Uhrzeit ein. Andauerndes Drücken dieser Tasten beschleunigt das Verstellen zunehmend. 3.5 Aktuelle Werte Anzeige der aktuellen Brauchwassertemperatur Anzeige der aktuellen Kesseltemperatur Anzeige der aktuellen Vorlauftemperatur 12/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Parametrierung Endbenutzer 17.04.2000... -
Seite 13: Ferienfunktion
°C Reduzierte Temperatur °C Brauchwasser-Temperatur °C Werktagprogramm 06:00 hh:mm (Tag 1-5) 22:00 24:00 24:00 24:00 24:00 Wochenendprogramm 08:00 hh:mm (Tag 6-7) 23:00 24:00 24:00 24:00 24:00 13/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Parametrierung Endbenutzer 17.04.2000... -
Seite 14: Zustandsanzeigen
4.2 Einstellungen Geräteadresse für die Auf dieser Zeile wird die PPS-Adresse eingestellt (für QAA70 Raumgeräte die an PPS-Schnittstelle RVA...-Regler angeschlossen sind, sollte immer die Adresse 1 belassen werden). Das Display zeigt den Status der PPS an: • Regelmässig, im Sekundentakt blinkender Doppelpunkt: Kommunikation i.O. -
Seite 15: Verlassen Der Service- Und Parametrierebene
Anzeige umgestellt. 4.3 Verlassen der Service- und Parametrierebene Durch Schliessen des Deckels wird die Service- und Parametrierebene verlassen und die Einstellungen werden gespeichert. 15/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Bedienung für den Heizungsfachmann 17.04.2000... - Seite 16 Anlagenbeispiel 1638S01 Kesseltemperaturfühler Brauchwassertemperaturfühler Raumgerät QAA70 Aussentemperaturfühler Brenner Heizkreispumpe Brauchwasser-Ladepumpe Regelgerät 16/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Anlagenbeispiel 17.04.2000...
-
Seite 17: Technische Daten
0.22 kg Gangreserve Uhr 12 h Messbereich Raumtemperatur 0...32 °C Einstellbereiche: Nenntemperatur 5...30 °C Reduzierte Temperatur 5...30 °C Temperaturkorrektur-Bereich ±3 °C Auflösung 0,5 °C Verpackungsgrösse 20 Stk. 17/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Technische Daten 17.04.2000... - Seite 18 Massbilder Raumgerät QAA70 2273M01 Fernfühler QAW44 18/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Massbilder 17.04.2000...
- Seite 19 Technische Daten ..........17 Temperaturen einstellen ........11 Handbetrieb ............9 Temperaturkorrektur .......... 10 Handhabung ............6 Heizkreis-Einstellungen ........14 Uhrzeit ............... 12 Heizprogramm ........... 12 Zustandsanzeigen..........14 19/20 Siemens Building Technologies Raumgerät QAA70 CE1P1638D Landis & Staefa Division Stichwortverzeichnis 17.04.2000...
