Elektrischer Anschluss
Sensorverbindungskabel
Prosonic Flow 91
Versorgungsspannung
(Hilfsenergie)
Kabeleinführungen
22

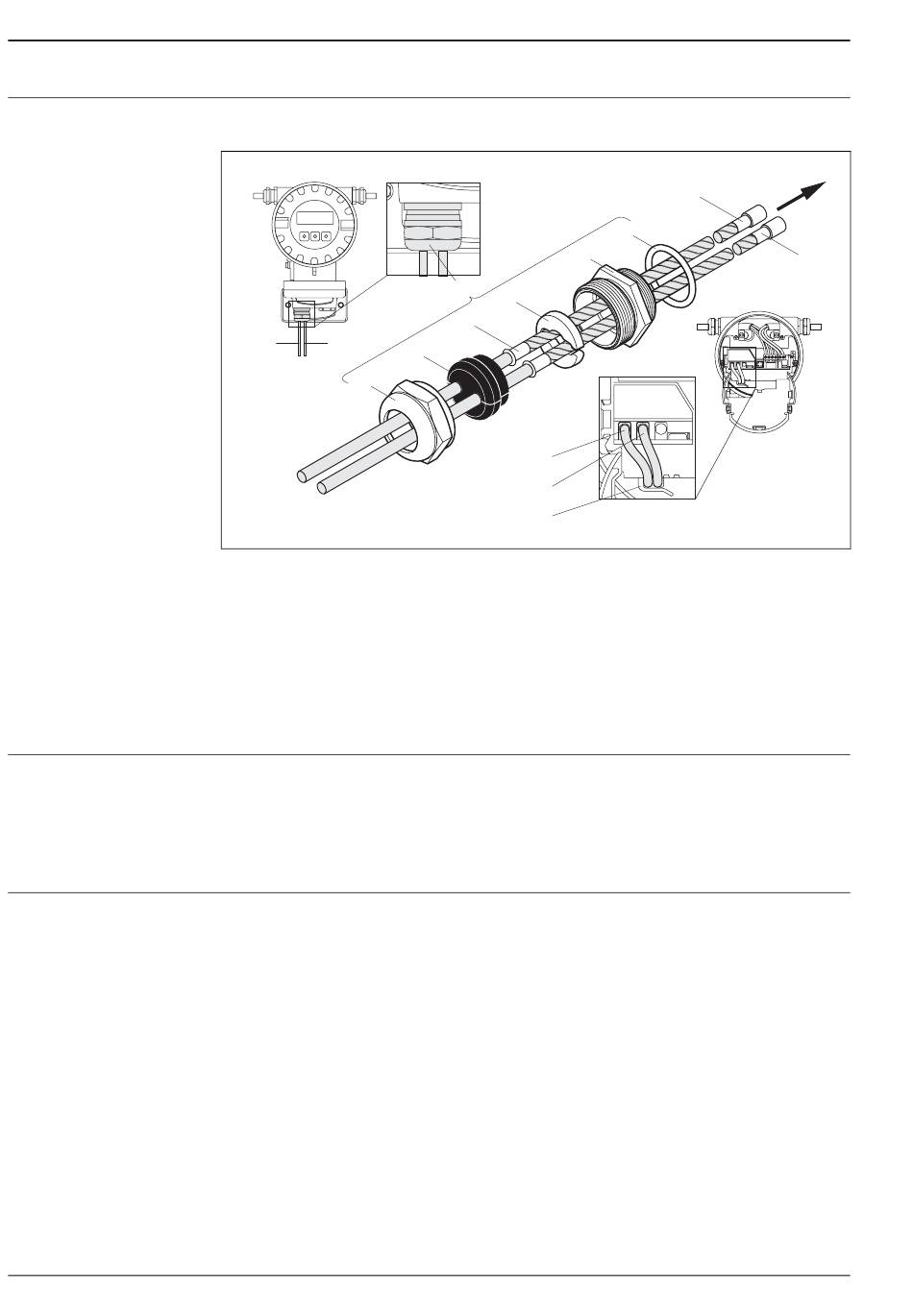

Anschluss Sensorkabel im Anschlussklemmenraum
a
b
c
Anschließen des Messsystems
a, b
Sensorverbindungskabel
c
Deckel der Kabelverschraubung
d
Gummidichtung
e
Kabelfesthaltehülsen
f
Erdungsscheibe
g
Kabelverschraubungshalterung
h
Dichtung
i
Kabelhalterung
Messumformer:
• 85...260 V AC, 45...65 Hz
• 20...55 V AC, 45...65 Hz
• 16...62 V DC
Messsensoren:
• werden durch den Messumformer versorgt
Hilfsenergie- und Signalkabel (Ein-/Ausgänge):
• Kabeleinführung M20 x 1,5 (8...12 mm)
oder
• Kabelverschraubung für Kabel mit ∅ 6...12 mm
• Gewindeadapter ½" NPT, G ½"
Sensorverbindungskabel:
Eine spezielle Kabelverschraubung erlaubt es, beide Sensorkabel (pro Kanal) gleichzeitig in den Anschluss-
klemmenraum zu führen.
• Kabelverschraubung M20 x 1,5 für 2 x ∅ 4 mm
oder
• Gewindeadapter ½" NPT, G ½"
Proline Prosonic Flow 90U, 90W, 91W, 93C, 93U, 93W
g
A
f
e
d
a
b
i
a
h
Endress + Hauser
b
A0005843
