Schirmung Und Erdung - Endress+Hauser Proline 400 Kurzanleitung

Durchflussmessgerät Proline 400
Messumformer

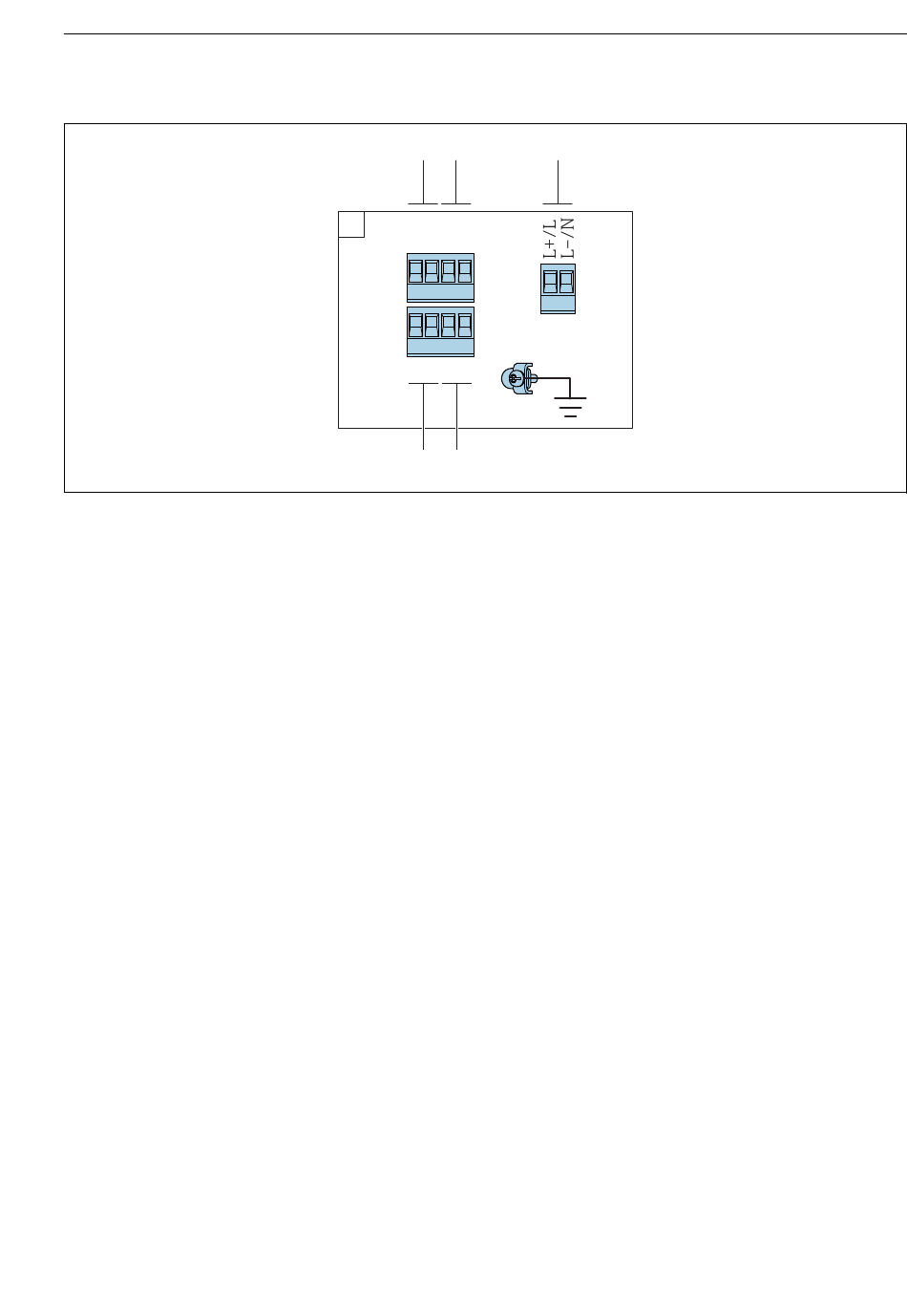

1 Anschlussvariante 0-20 mA/4-20 mA HART mit weiteren Aus- und Eingängen
1.1 Versorgungsspannung: AC/DC 24 V oder AC 100...230 V
1.2 Eingang: Statuseingang
1.3 Ausgang 3 : Schaltausgang (passiv) oder Impuls-/Frequenz-/Schaltausgang (passiv)
1.4 Ausgang 2: Impuls-/Frequenzausgang (passiv) oder Impuls-/Frequenz-/Schaltausgang (passiv)
1.5 Ausgang 1: 4-20 mA HART (aktiv), 0-20 mA (aktiv)
5.1.4

Schirmung und Erdung

PROFIBUS DP
Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbussystems ist nur dann
gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt sind und
die Abschirmung eine möglichst lückenlose Hülle bildet. Ideal ist ein Schirmabdeckungsgrad
von 90%.
• Für eine optimale EMV-Schutzwirkung ist die Schirmung so oft wie möglich mit der Bezugs-
erde zu verbinden.
• Aus Gründen des Explosionsschutzes sollte jedoch auf die Erdung verzichtet werden.
Um beiden Anforderungen gerecht zu werden, lässt das Feldbussystem grundsätzlich drei ver-
schiedene Varianten der Schirmung zu:
• Beidseitige Schirmung.
• Einseitige Schirmung auf der speisenden Seite mit kapazitivem Abschluss am Feldgerät.
• Einseitige Schirmung auf der speisenden Seite.
Erfahrungen zeigen, dass in den meisten Fällen bei Installationen mit einseitiger Schirmung
auf der speisenden Seite (ohne kapazitivem Abschluss am Feldgerät) die besten Ergebnisse
hinsichtlich der EMV erzielt werden. Voraussetzung für einen uneingeschränkten Betrieb bei
vorhandenen EMV-Störungen sind entsprechende Maßnahmen der Eingangsbeschaltung.
Diese Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist ein Betrieb bei Störgrö-
ßen gemäß NAMUR NE21 sichergestellt.
Endress+Hauser
1.2 1.3
1
+ - + -
20 2122 23
24 2526 27
+ - + -
1.4 1.5
1.1
1 2
Elektrischer Anschluss
A0032133
19
