Seite 1
HP Jetdirect-Druckserver Administratorhandbuch 635n...
Seite 3

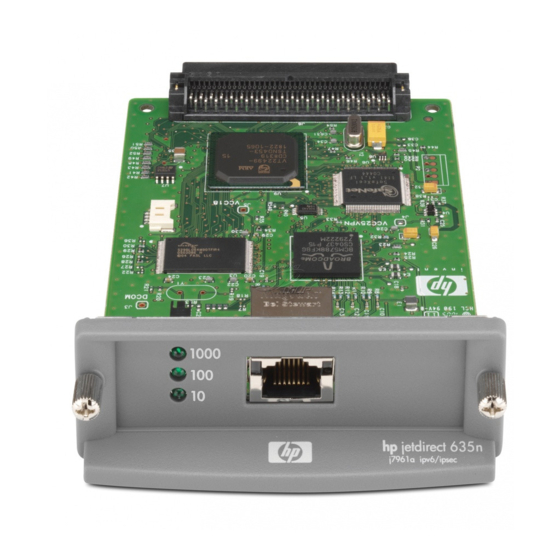

HP Jetdirect-Druckserver (635n) Administratorhandbuch...
Seite 4
Die einzigen Gewährleistungen für HP Produkte und Dienstleistungen sind in den ausdrücklichen Gewährleistungsvereinbarungen bezüglich dieser Produkte und Dienstleistungen festgelegt. In keinem Fall wird eine zusätzliche Gewährleistung übernommen. HP übernimmt keine Haftung für hierin enthaltene technische oder Druckfehler bzw. Auslassungen. Version 6, 10/2005...
Produkt-Accessibility ..........................6 2 Überblick über die HP Softwarelösungen HP Install Network Printer-Assistent (Windows) ..................9 Anforderungen ........................9 HP Jetdirect Printer Installer for UNIX ....................9 HP Web Jetadmin ..........................10 Systemanforderungen ......................10 Installieren von HP Web Jetadmin ..................10 Überprüfen der Installation und Freigeben des Zugriffs ........11 Konfiguration und Änderung von Geräten ................11...
Seite 6
Unterstützte HP Web Jetadmin-Version ................69 Anzeigen des eingebetteten Webservers .....................69 Hinweise zum Betrieb ......................71 HP Jetdirect-Homepage ........................71 Geräteregisterkarten ......................7 2 Registerkarte Netzwerk ........................73 Senden von Produktinformationen an HP ................73 TCP/IP-Einstellungen ......................74 Zusammenfassung ....................74 Netzwerkidentifikation ..................75 TCP/IP(v4) ......................76 TCP/IP(v6) ......................77...
Seite 7
Konfigurationsseite ......................104 Weitere Links ............................1 05 Hilfe ............................ 1 05 Unterstützung ........................105 HP Home ...........................105 HP Web Jetadmin ......................1 05 5 IPsec-Konfiguration Der IPsec-Assistent ..........................1 09 Schritt 1 – Adressvorlage festlegen ...................110 Seite "Adressvorlage erstellen" .................110 Schritt 2 – Dienstvorlage festlegen ..................110 Seite "Dienstvorlage erstellen"...
Seite 8
Diagramm zur Fehlersuche und -behebung: ..............123 Vorgang 1: Prüfen, ob der Drucker eingeschaltet und online ist ........124 Vorgang 2: Drucken einer HP Jetdirect-Konfigurationsseite ..........124 Vorgang 3: Beseitigen von Fehlermeldungen auf der Druckeranzeige ......126 Vorgang 4: Lösen von Druckerkommunikationsproblemen im Netzwerk ......127 8 HP Jetdirect-Konfigurationsseiten HP Jetdirect-Konfigurationsseite ......................132...
Seite 9
Steuerverbindung ....................1 72 Datenverbindung ....................1 72 FTP-Anmeldung .........................172 Beenden der FTP-Sitzung ....................173 Befehle ..........................1 73 Beispiel einer FTP-Sitzung ......................... 1 75 Anhang C Das HP Jetdirect-EIO-Bedienfeldmenü Klassisches Bedienfeld ........................178 Grafisches Bedienfeld ........................182 Anhang D Open Source-Lizenzvereinbarungen gSOAP ..............................189 OpenSSL ............................190 OpenSSL-Lizenz ........................190...
Netzwerkprotokolle). Die Druckserver HP Jetdirect 635n unterstützen auch TCP/IPv6 (Internet Protocol Version 6) und IPsec (Internet Protocol Security). xx steht für eine Versionsnummer. Die Angabe nn (falls vorhanden) ist ein Code für den HP Support. Die Version der installierten Firmware kann auf verschiedene Weise ermittelt werden, z. B. mit der...
DLC/LLC Microsoft Windows NT J7961A/G (635n) Informationen über zusätzliche Netzwerksysteme und -versionen finden Sie in den aktuellen HP Jetdirect- Produktdatenblättern. Für den Betrieb mit anderen Netzwerkumgebungen wenden Sie sich an den Systemhändler oder einen autorisierten Vertreter von HP. Software, Dokumentation und Unterstützung für diese Netzwerksysteme erhalten Sie von Ihrem Netzwerksystemhändler.
Schlüssel zur Verschlüsselung verwendet. Das Netzwerk-Infrastrukturgerät, das die Verbindung des Druckservers mit dem Netzwerk herstellt (wie z. B. ein Procurve Switch von HP), muss ebenfalls die verwendete EAP/802.1X-Methode unterstützen. In Verbindung mit dem Authentifizierungsserver kann das Infrastrukturgerät den Umfang des Netzwerkzugriffs und der Dienste steuern, die für den Druckserver-Client zur Verfügung stehen.
Eingebetteter HP Jetdirect-Webserver (V.31.xx). IPsec Der Druckserver HP Jetdirect 635n unterstützt IPsec (Internet Protocol Security) über IPv4 und IPv6. IPsec ist ein Netzwerkschicht-Sicherheitsprotokoll, das Authentifizierung, Datenintegrität und Datenschutz in IP-Netzwerken ermöglicht. In IPv6-Netzwerken bietet die IPsec-Implementierung des Druckservers sichere Kommunikationsverbindungen mit anderen IPsec-Systemen.
Tools zum Installieren der Firmware Firmware-Aktualisierungen für unterstützte HP Jetdirect Druckserver können mithilfe eines der folgenden Firmware-Installationsprogramme über ein Netzwerk installiert werden: ■ HP Jetdirect Download Manager (Windows). HP Jetdirect Download Manager können Sie über den HP Online-Support herunterladen: http://www.hp.com/go/dlm_sw ■...
Produkt-Accessibility Informationen zur Verpflichtung von HP bezüglich der Produkt-Accessibility von HP Jetdirect- Druckservern erhalten Sie: ■ Auf der folgenden Website von HP: http://www.hp.com/accessibility ■ Per E-Mail: accessibility@hp.com Kapitel 1 Der HP Jetdirect-Druckserver DEWW...
Überblick über die HP Softwarelösungen HP bietet eine Vielzahl von Softwarelösungen zum Einrichten oder Verwalten der über HP Jetdirect angeschlossenen Netzwerkgeräte an. Anhand der Tabelle 2-1 Softwarelösungen können Sie die für Sie geeignete Software ermitteln. Hinweis Weitere Informationen zu diesen und anderen Lösungen finden Sie beim HP Online-Support unter: http://www.hp.com/support/net_printing...
Seite 18
Kann von der HP Website Jetdirect angeschlossenen Druckern. heruntergeladen werden. AppleTalk Unterstützt die Erstellung von Warteschlangen und die Verwaltung von Peripheriegeräten über die Software HP Web Jetadmin, die sich auf einem unterstützten System befindet. Kapitel 2 Überblick über die HP Softwarelösungen...
Auf einem Netzwerkserver können Sie den Drucker freigeben, sodass er (über den Server) von Netzwerk-Clients genutzt werden kann (Client-Server-Druck). Der HP Install Network Printer-Assistent befindet sich außerdem auf der HP Jetdirect CD-ROM, die im Lieferumfang von HP Jetdirect Standalone-Produkten enthalten ist. Der Assistent wird durch Auswahl von Install auf der Jetdirect-CD-ROM gestartet.
Objekte für die allgemeine Verwaltung enthalten, dabei ist es gleichzeitig nahtlos in HP Jetdirect- Druckserver und HP Drucker integriert und bietet so verbesserte Verwaltungsfunktionen. Informationen über die Verwendung von HP Web Jetadmin finden Sie in der Online-Hilfe und in der im Lieferumfang der Software enthaltenen Dokumentation.
Hierbei ist systemname.domain der Host-Name Ihres Webservers und port die während der Installation zugewiesene Anschlussnummer. Die Standard-Anschlussnummer ist 8000. ■ Ermöglichen Sie den Benutzern den Zugriff auf die HP Web Jetadmin-Software, indem Sie in Ihr Webangebot einen Link zum URL von HP Web Jetadmin einfügen. Beispiel: http://systemname.domain:port/ Konfiguration und Änderung von Geräten...
Von HP gelieferte Software Mit der HP Internet Printer Connection-Software können Sie von Windows NT 4.0- und Windows 2000-Clients das Drucken über das Internet einrichten. So erhalten Sie die Software: Laden Sie die HP Internet Printer Connection-Software vom HP Online-Support unter folgender Adresse herunter: http://www.hp.com/go/ipc_sw...
Windows Me-CD-ROM. Von Novell unterstützte Software Der HP Jetdirect-Druckserver ist kompatibel mit IPP, das auf NetWare 5.1 mit SP1 oder einer höheren Version ausgeführt wird. Unterstützung zum NetWare-Client finden Sie in Ihrer technischen Dokumentation von NetWare oder erhalten Sie direkt von Novell.
Dokumentation auf der CD-ROM, die zusammen mit dem Drucker geliefert wurde. Konfigurieren des Druckers Mit der HP LaserJet Utility können Sie Druckereinstellungen wie z. B. den Druckernamen und die bevorzugte Zone auf dem Mac OS-System konfigurieren. Hewlett-Packard empfiehlt, dass nur Netzwerkverwalter die Druckerkonfigurationsfunktionen dieses Dienstprogramms verwenden.
Sie dem in der Software enthaltenen Hilfesystem. Sie können dem Drucker einen beliebigen Namen geben - beispielsweise "Michaels LaserJet 4000". Die HP LaserJet Utility kann Geräte in unterschiedlichen sowie in lokalen Zonen beliebig umbenennen (zur Verwendung der HP LaserJet Utility müssen Zonen nicht unbedingt vorhanden sein).
Die Zonen, in denen sich ein Drucker befinden kann, sind jedoch durch die Netzwerkkonfiguration eingeschränkt. Das HP LaserJet-Dienstprogramm ermöglicht lediglich das Auswählen einer Zone, die bereits für das Netzwerk konfiguriert ist. Zonen sind Gruppen von Computern, Druckern und anderen AppleTalk-Geräten. Sie lassen sich nach ihrem tatsächlichen Standort gruppieren (z.
Das Dialogfeld Drucken wird geöffnet. Klicken Sie auf Drucken. Wenn der Drucker den Job ausdruckt, haben Sie ihn richtig an das Netzwerk angeschlossen. Wenn der Drucker nicht druckt, schlagen Sie in Fehlerbehebung am HP Jetdirect-Druckserver nach. DEWW HP LaserJet-Dienstprogramme für Mac OS...
Seite 28
Kapitel 2 Überblick über die HP Softwarelösungen DEWW...
Die Konfiguration für IPv4-Netzwerke ist mit der vorhergehender Jetdirect-Produkte identisch. IPv6-Konfiguration Der Druckserver HP Jetdirect 635n verfügt über die grundlegenden Konfigurationsoptionen für den Betrieb in einem IPv6-Netzwerk (Internet Protocol Version 6). Er unterstützt für IPv6-Druckdienste den Raw-IP-Druck (über den HP-eigenen TCP-Anschluss 9100) und den LPD-Druck (über den Standard-TCP-Anschluss 515).
IPv6-Adressen werden häufig durch einen Präfix angegeben, der einem festen Wert für den ersten Teil der Adresse entspricht. Danach folgt eine Präfix-Länge, die die Anzahl der Bits im Präfix angibt. Bei der IPv6-Adressierung wird in der Regel eine Präfix-Länge von 64 zur Angabe eines Netzwerks oder Teilnetzes verwendet.
Konfigurationsaufwand über Router weitergeleitet werden sollen. Statusbehaftete Adressen Statusbehaftete IPv6-Adressen werden den HP Jetdirect-Druckservern von einem DHCPv6-Server zugewiesen. Durch eine DHCPv6-Richtlinie auf dem Druckserver kann festgelegt werden, wann die statusbehaftete Konfiguration von einem DHCPv6-Server bezogen wird. Sie können dazu eine der folgenden DHCPv6-Richtlinien auswählen:...
Jetdirect 635n in einem TCP/IPv4-Netzwerk. Server-basierte und manuelle TCP/IP-Konfiguration (IPv4) Wenn der HP Jetdirect-Druckserver mit den werkseitigen Einstellungen gestartet wird, versucht er automatisch, seine TCP/IP-Konfiguration von einem Server (z. B. BOOTP, DHCP/TFTP oder RARP) abzurufen. Diese Server-basierten Methoden werden später in diesem Kapitel beschrieben. Je nach Druckservermodell kann dies bis zu zwei Minuten dauern.
Die IP-Adresse des Druckservers kann auf der HP Jetdirect-Konfigurationsseite überprüft werden. IP-Standardadresse (IPv4) Der HP Jetdirect-Druckserver hat im werkseitig vorgegebenen Zustand (z. B. nach Auslieferung vom Hersteller oder nach einem Kaltstart) keine IP-Adresse. Eine IP-Standardadresse kann abhängig von der Netzwerkumgebung zugewiesen werden oder auch nicht.
Link-lokale Adressen werden nicht weitergeleitet, und es ist kein Zugriff auf das Internet oder vom Internet aus möglich. Die Standard-Gateway-Adresse ist mit der Link-lokalen Adresse identisch. Falls eine doppelte Adresse gefunden wird, weist der HP Jetdirect-Druckserver seine Adresse ggf. gemäß dem Standardverfahren für die Link-lokale Adressvergabe automatisch erneut zu. ■...
Auf HP-UX-Systemen ist möglicherweise im Verzeichnis /etc eine DHCP- Musterkonfigurationsdatei (dhcptab) zu finden. Da HP-UX derzeit keine Dynamic Domain Name Services (DDNS) für seine DHCP- Implementierungen anbietet, wird empfohlen, die Lease-Dauer aller Druckserver auf unendlich zu setzen. Dadurch ist sichergestellt, dass alle Druckserver-IP-Adressen so lange statisch bleiben, bis DDNS bereitgestellt wird.
Druckerbedienfelds. Verwenden von BOOTP/TFTP (IPv4) Mit BOOTP (Bootstrap Protocol) und TFTP (Trivial File Transfer Protocol) kann der HP Jetdirect- Druckserver automatisch für den TCP/IPv4-Netzwerkbetrieb konfiguriert werden. Wenn der Jetdirect- Druckserver eingeschaltet wird, sendet er eine BOOTP-Anforderung an das Netzwerk. Ein richtig konfigurierter BOOTP-Server im Netzwerk sendet als Antwort eine Nachricht mit den grundlegenden Netzwerkkonfigurationsdaten für den Jetdirect-Druckserver.
Server abgerufen, während TFTP zum Auslesen zusätzlicher Informationen aus einer Konfigurationsdatei auf einem TFTP-Server verwendet wird. Wenn der HP Jetdirect-Druckserver gestartet wird, sendet er eine BOOTP-Anfrage mit seiner MAC- Adresse (Hardware-Adresse). Ein BOOTP-Serverdaemon durchsucht dann die Datei /etc/ bootptab nach dieser MAC-Adresse und sendet die entsprechenden Konfigurationsdaten ggf. in Form einer BOOTP-Antwort an den HP Jetdirect-Druckserver.
HP empfiehlt, den BOOTP-Server an dasselbe Teilnetz wie die zu konfigurierenden Drucker anzuschließen. Die BOOTP-Datenpakete können nur von entsprechend konfigurierten Routern weitergeleitet werden. Einträge in der Bootptab-Datei (IPv4) Es folgt ein Beispiel für die IPv4-Konfigurationseinträge für einen HP Jetdirect-Druckserver in der Datei /etc/bootptab: picasso:\ :hn:\...
Seite 39
Jetdirect-Konfigurationsseite ausgegeben oder von einer Netzwerkanwendung als Antwort auf eine SNMP sysName-Anforderung zurückgegeben. Der Domänenname. Dies ist der Domänename für den HP Jetdirect-Druckserver (z. B. support.hp.com). Dieser Name enthält nicht den Host-Namen und ist daher nicht der vollständige Domänenname (wie z.
Tags, die in einer BOOTP/DHCP-Boot-Datei unterstützt werden (Fortsetzung) Element RFC 2132- Beschreibung Option Option zur Deaktivierung des IP-Gateways. Ein HP-eigenes Tag zum Verhindern der T148 Konfiguration einer Gateway-IP-Adresse. 0 (Standard): Die IP-Adresse des Gateways kann konfiguriert werden. 1: Die IP-Adresse des Gateways kann nicht konfiguriert werden.
Seite 41
■ Ein Kennwort (mit bis zu 16 alphanumerischen Zeichen), mit dem Administratoren Änderungen an den Konfigurationsparametern für HP Jetdirect-Druckserver über Telnet, HP Web Jetadmin oder den eingebetteten Webserver vornehmen können. Zum Löschen des Kennworts führen Sie einen Kaltstart durch. sys-location: (oder host-location:, location:) ■...
Seite 42
Die Länge von Pfad und Dateiname ist auf 64 alphanumerische Zeichen beschränkt. domain-name: ■ Der Domänenname für das Gerät (beispielsweise support.hp.com). Dieser Name enthält nicht den Host-Namen und ist daher nicht der vollständige Domänenname (wie z. B. drucker1.support.hp.com). pri-dns-svr: (oder dns-srv:) ■...
Seite 43
Druckerverbindung über Anschluss 9100 trennen kann. Eine Anschlussnummer und ein Optionswert werden angegeben. Bei den aktuellen HP Jetdirect-Druckservern lautet die Anschlussnummer 1. Der Standardwert 0 deaktiviert die Sperrung, der Wert 1 aktiviert sie. So bedeutet z. B. "interlock 1 1" Anschluss 1, Sperrung aktiviert.
Seite 44
■ Die maximale Anzahl von Syslog-Meldungen, die vom HP Jetdirect-Druckserver pro Minute gesendet werden können. Mit dieser Einstellung kann die Größe der Protokolldatei vom Administrator gesteuert werden. Die Standardeinstellung ist 10 Meldungen pro Minute. Bei der Einstellung 0 wird die Meldungsanzahl nicht eingeschränkt.
Seite 45
Tabelle 3-2 Parameter der TFTP-Konfigurationsdatei (Fortsetzung) ttl-slp: ■ Die Einstellung IP-Multicast-TTL (Time to Live) für SLP-Pakete (Service Location Protocol). Der Standardwert ist 4 Sprünge (die Anzahl der Router ab dem lokalen Netzwerk). Der gültige Wertebereich liegt zwischen 1 und 15. Mit der Einstellung -1 kann die Multicast-Funktion deaktiviert werden.
Seite 46
(oder subnets-local:) ■ Die maximale Segmentgröße (MSS) für die Kommunikation des HP Jetdirect-Druckservers mit lokalen Teilnetzen (Ethernet MSS = 1460 Byte oder mehr) oder entfernten Teilnetzen (MSS = 536 Byte): 0 (Standard): Alle Netzwerke werden als lokale Netzwerke betrachtet (Ethernet MSS = 1460 Byte oder mehr).
Seite 47
■ Legt Datenschutzeinstellungen auf dem Druckserver während des Zugriffs auf den eingebetteten Webserver fest. Mit diesem Befehl wird gesteuert, ob statistische Daten zur Nutzung des Produkts an HP gesendet werden. Damit HP Daten erfassen kann, ist ein Internetzugang erforderlich. 2: Der Benutzer wird beim ersten Zugriff auf die Registerkarte "Netzwerk" des eingebetteten Webservers gefragt, ob die Daten gesendet werden dürfen.
Seite 48
■ Eine alphanumerische Zeichenfolge (max. 256 Zeichen) mit dem NDS-Kontext für den HP Jetdirect-Druckserver. ipx-job-poll: ■ Das Zeitintervall (in Sekunden), in dem der HP Jetdirect-Druckserver die Druckwarteschlange auf Druckjobs überprüft. pjl-banner: (oder ipx-banner:) ■ Aktiviert oder deaktiviert das Drucken eines IPX-Deckblatts. 0 deaktiviert Deckblätter. 1 (Standard) aktiviert Deckblätter.
Seite 49
Tabelle 3-2 Parameter der TFTP-Konfigurationsdatei (Fortsetzung) appletalk: (oder at-config:, ethertalk:) ■ Aktiviert oder deaktiviert das Protokoll AppleTalk (EtherTalk) auf dem Druckserver. 0 deaktiviert das Protokoll, 1 (Standard) aktiviert es. DLC/LLC dlc/llc-config: (oder dlc/llc:) ■ Aktiviert oder deaktiviert das Protokoll DLC/LLC auf dem Druckserver. 0 deaktiviert das Protokoll, 1 (Standard) aktiviert Sonstige Einstellungen link-type: ■...
Das Dynamic Host Configuration Protocol (DHCP, RFC 2131/2132) ist eine der automatischen Konfigurationsmethoden, die der HP Jetdirect-Druckserver verwendet. Wenn sich in Ihrem Netzwerk ein DHCP-Server befindet, ruft der HP Jetdirect-Druckserver von diesem automatisch seine IP- Adresse ab und registriert seinen Namen bei einem beliebigen RFC-1001- und RFC-1002- kompatiblen dynamischen Namensdienst, sofern die IP-Adresse eines WINS-Servers (Windows Internet Naming Service) angegeben wurde.
HP Jetdirect-Druckserver unterstützen die IP-Konfiguration von einem unterstützten Windows DHCP- Server aus. Dieser Abschnitt erläutert das Einrichten eines Pools oder Gültigkeitsbereichs von IP- Adressen, die der Windows-Server bei Anforderung zuweisen oder leasen kann. Wenn der HP Jetdirect-Druckserver für BOOTP/DHCP konfiguriert ist, sendet er beim Einschalten automatisch eine BOOTP- oder DHCP-Anforderung nach seiner IP-Konfiguration.
Seite 52
Drucker als reservierte Clients einzurichten. Führen Sie für jeden Drucker folgende Schritte im Fenster Reservierte Clients hinzufügen aus, um die Reservierung zu konfigurieren: ● Geben Sie die ausgewählte IP-Adresse ein. ● Ermitteln Sie anhand der Konfigurationsseite die MAC-Adresse bzw. Hardware-Adresse, und geben Sie diese in das Feld Eindeutige ID (UID) ein.
Seite 53
Windows 2000 Server/Server 2003 So richten Sie einen DHCP-Bereich auf einem Windows 2000-Server oder einem Server 2003- System ein: Rufen Sie das DHCP-Verwaltungsprogramm von Windows auf. ● Windows 2000: Klicken Sie auf Start, zeigen Sie auf Einstellungen, und klicken Sie auf Systemsteuerung.
Klicken Sie im Menü Vorgang auf Neue Reservierung. ● Geben Sie die entsprechenden Informationen, einschließlich der reservierten IP-Adresse für den Drucker, in die vorgesehenen Felder ein. (Hinweis: Die MAC-Adresse für den über HP Jetdirect angeschlossenen Drucker ist auf der HP Jetdirect-Konfigurationsseite zu finden.) ●...
Wenn das System keine Prozessnummer für den RARP-Daemon anzeigt, lesen Sie bitte die man-Seite zu rarpd mit Anweisungen zum Starten des RARP-Daemons. Fügen Sie in die Datei /etc/hosts die IP-Adresse und den Knotennamen des HP Jetdirect- Druckservers ein. Beispiel: 192.168.45.39 laserjet1 Fügen Sie in die Datei /etc/ethers (bei HP-UX 10.20 die Datei /etc/rarpd.conf) die LAN-...
Auf manchen Systemen kann der Befehl arp nur mit Superuser-Rechten ausgeführt werden. Nachdem Sie die IP-Adresse mit den Befehlen arp und ping zugewiesen haben, konfigurieren Sie die anderen IP-Parameter über andere Tools (z. B. Telnet, eingebetteter Webserver oder HP Web Jetadmin-Software). Konfigurieren Sie den Jetdirect-Druckserver mit folgenden Befehlen: arp -s <IP-Adresse>...
Telnet-Verbindungen können zwar durch ein Administratorkennwort geschützt werden, sie sind aber dennoch nicht sicher. Telnet-Verbindungen können für Netzwerke mit hohen Sicherheitsanforderungen über andere Tools (z. B. TFTP, eingebetteter Webserver oder HP Web JetAdmin-Software) auf dem Druckserver deaktiviert werden. Herstellen einer Telnet-Verbindung Wenn Telnet-Befehle mit dem HP Jetdirect-Druckserver ausgeführt werden sollen, muss eine sog.
<Jetdirect-IP-Adresse> ist die IP-Adresse des HP Jetdirect-Druckservers und <System-IP- Adresse> die IP-Adresse der in der Arbeitsstation installierten Netzwerkkarte, die an dasselbe physische LAN angeschlossen ist wie der Druckserver. Um beispielsweise eine Route von Ihrer Arbeitsstation mit der IP-Adresse "169.254.2.1" zu einem Druckserver mit der IP-Standardadresse "192.0.0.192"...
<IP-Adresse> <IP-Adresse> ist die auf der Jetdirect-Konfigurationsseite aufgeführte IP-Adresse (siehe Jetdirect-Konfigurationsseiten). Eine Verbindung mit dem HP Jetdirect-Druckserver wird angezeigt. Falls der Server mit Verbunden mit IP-Adresse antwortet, drücken Sie zweimal die Eingabetaste, um die Telnet- Verbindung zu initialisieren. Wenn Sie zur Eingabe eines Benutzernamens und Kennworts aufgefordert werden, geben Sie die richtigen Werte ein.
Hinweis Sie können in einer Telnet-Sitzung ? eingeben, um die verfügbaren Konfigurationsparameter, das richtige Befehlsformat und eine Liste der Befehle anzuzeigen. Wenn die zusätzlichen (oder erweiterten) Befehle angezeigt werden sollen, geben Sie den Befehl advanced vor ? ein. Um die aktuellen Konfigurationsdaten anzuzeigen, geben Sie / ein. Geben Sie an der Telnet-Eingabeaufforderung (>) Folgendes ein: <Parameter>: <Wert>...
Seite 61
Allgemein Richtet das Administratorkennwort ein (das gemeinsam mit dem eingebetteten passwd Webserver und HP Web Jetadmin genutzt wird). Beispielsweise richtet "passwd jd1234 jd1234" das Kennwort "jd1234" ein. "jd1234" muss zur Bestätigung zweimal eingegeben werden. Es können bis zu 16 alphanumerische Zeichen verwendet werden. Sie werden dann bei der nächsten Telnet-Sitzung aufgefordert, einen Benutzernamen und dieses Kennwort...
Seite 62
Dadurch wird die durch DHCP vergebene Adresse wieder für IP-Adressen-Pool von DHCP freigegeben. Config Server (Schreibgeschützter Parameter) Die IP-Adresse des Servers (z. B. eines BOOTP- oder DHCP-Servers), der zuletzt die IP-Adresse auf dem HP Jetdirect-Druckserver konfiguriert hat. TFTP Server (Schreibgeschützter Parameter) Die IP-Adresse des TFTP-Servers, der dem HP Jetdirect-Druckserver die TFTP-Parameter zur Verfügung gestellt hat.
Seite 63
Drucker eine Druckerverbindung über Anschluss 9100 trennen kann. Eine Anschlussnummer und ein Optionswert werden angegeben. Für eingebettete HP Jetdirect-Druckserver lautet die Anschlussnummer 1. Der Standardwert 0 deaktiviert die Sperrung, der Wert 1 aktiviert sie. Beispiel: "interlock 1 1" bedeutet Anschluss 1, Sperrung aktiviert.
Seite 64
Anschlüsse angegeben werden. TCP/IP-Zugriffssteuerung allow Erstellt einen Eintrag in der im HP Jetdirect-Druckserver gespeicherten Host- Zugriffsliste. Jeder Eintrag bezeichnet einen Host (bzw. ein Netzwerk von Hosts), der eine Verbindung zum Drucker herstellen darf. Das Format lautet "allow:Netznummer [Maske]", wobei "Netznummer" eine Netzwerknummer oder Host-IP-Adresse und "Maske"...
Seite 65
Ein Code, der zur Identifizierung der Quelle einer Meldung verwendet wird (um z. B. bei der Fehlersuche die Quelle bestimmter Meldungen zu erkennen). Standardmäßig verwendet der HP Jetdirect-Druckserver LPR als Quellcode. Es können aber auch lokale benutzerdefinierte Werte von local0 bis local7 verwendet werden, um einzelne Druckserver oder Gruppen von Druckservern zu isolieren.
Seite 66
Webservers aktualisiert wird. Wenn dieser Wert auf 0 gesetzt wird, ist die Aktualisierungsrate deaktiviert. tcp-mss Die maximale Segmentgröße (MSS) für die Kommunikation des HP Jetdirect- Druckservers mit lokalen Teilnetzen (Ethernet MSS = 1460 Byte oder mehr) oder entfernten Teilnetzen (MSS = 536 Byte):...
Seite 67
Tabelle 3-3 Telnet-Befehle und -Parameter (Fortsetzung) 0 (Standardeinstellung): Alle Netzwerke werden als lokal angenommen (Ethernet MSS = 1460 Byte oder mehr). 1: MSS =1460 Byte (oder mehr) für Teilnetze und MSS = 536 Byte für entfernte Netzwerke. 2: Alle Netzwerke mit Ausnahme des lokalen Teilnetzes werden als entfernt angenommen (MSS = 536 Byte).
Seite 68
Legt Datenschutzeinstellungen auf dem Druckserver während des Zugriffs auf den eingebetteten Webserver fest. Mit diesem Befehl wird gesteuert, ob statistische Daten zur Nutzung des Produkts an HP gesendet werden. Damit HP Daten erfassen kann, ist ein Internetzugang erforderlich. 2: Der Benutzer wird beim ersten Zugriff auf die Registerkarte "Netzwerk" des eingebetteten Webservers gefragt, ob die Daten gesendet werden dürfen.
Seite 69
EN_SNAP, EN_8022, EN_8023, EN_II. Weitere Informationen finden Sie unter Jetdirect-Konfigurationsseiten. ipx-sapinterval Das Zeitintervall (1 bis 3600 Sekunden), in dem der HP Jetdirect-Druckserver SAP- Broadcast-Pakete (Service Advertising Protocol) im Netzwerk sendet. Die Standardeinstellung beträgt 60 Sekunden. 0 deaktiviert das Senden von SAP-Paketen.
Seite 70
Eine alphanumerische Zeichenfolge (max. 256 Zeichen) mit dem NDS-Kontext für den HP Jetdirect-Druckserver. ipx-job-poll Das Zeitintervall (1 bis 255 Sekunden), in dem der HP Jetdirect-Druckserver die Druckwarteschlange auf Druckjobs überprüft. Die Standardeinstellung beträgt 2 Sekunden. pjl-banner Aktiviert oder deaktiviert das Drucken eines IPX-Deckblatts durch PJL (Printer Job Language).
Seite 71
Tabelle 3-3 Telnet-Befehle und -Parameter (Fortsetzung) VORSICHT Vergewissern Sie sich, dass die Befehlsparameter richtig sind und dass die Aktualisierungsdatei eine höhere Versionsnummer als die aktuell installierte Firmware hat. Der Druckserver versucht, die Aktualisierung durchzuführen, wenn die Datei eine höhere Version enthält. Das Befehlsformat lautet: upgrade: <TFTP-Server-IP>...
Seite 72
URL-Adresse für den Zugriff auf HP Web Jetadmin angegeben. Web Jetadmin Name (Schreibgeschützter Parameter) Wenn HP Web Jetadmin dieses Gerät erkennt, wird die URL-Adresse für den Zugriff auf den HP Web Jetadmin-Host angegeben (falls bekannt). support-contact Der Name der Person, die zu Support-Zwecken für dieses Gerät als Kontaktperson dient.
Seite 73
Main Menu ------------------------------- 1. General Menu 2. TCP/IP Menu... 3. SNMP Menu... 4. IPX/SPX Menu 5. AppleTalk Menu 6. DLC/LLC Menu 7. Other Settings 8. Support Settings 9. Wireless Settings ?. Help e. Exit Menu 0. Exit Telnet Enter Selection => 2 TCP/IP Menu ------------------------------- 1.
(z. B. über das Druckerbedienfeld oder Telnet), konfigurieren Sie die IP-Parameter entsprechend den Anweisungen in diesem Kapitel neu. Über den eingebetteten Webserver Sie können über den eingebetteten Webserver des HP Jetdirect-Druckservers die IPv4- und IPv6- Parameter anzeigen und konfigurieren. Weitere Informationen finden Sie unter Eingebetteter HP Jetdirect-Webserver (V.31.xx).
Seite 75
Wenn Sie über das Druckerbedienfeld auf das HP Jetdirect-Menü zugreifen, können Sie u. a. die folgenden TCP/IP-Netzwerk-Konfigurationsparameter festlegen (die weiteren Parameter finden Sie unter Das HP Jetdirect-EIO-Bedienfeldmenü): ■ IP-Host-Name ■ TCP/IPv4-Einstellungen ■ TCP/IPv6-Einstellungen ■ Andere Netzwerkprotokolle (IPX/SPX, AppleTalk, DLC/LLC) ■...
Eingebetteter HP Jetdirect-Webserver (V.31.xx) HP Jetdirect-Druckserver enthalten einen eingebetteten Webserver, auf den Sie über einen kompatiblen Web-Browser in einem Intranet zugreifen können. Der eingebettete Webserver bietet Zugriff auf die Konfigurations- und Verwaltungsseiten des HP Jetdirect-Druckservers und des angeschlossenen Netzwerkgeräts (wie z. B. eines Druckers oder eines multifunktionalen Mehrzweck- bzw.
Seite 78
Abbildung 4-1 Typische HP Jetdirect-Startseite Abbildung 4-2 HP Jetdirect-Registerkarte "Netzwerk" Eine Beschreibung der Netzwerkparameter finden Sie unter Registerkarte Netzwerk. Kapitel 4 Eingebetteter HP Jetdirect-Webserver (V.31.xx) DEWW...
Um die verbesserten Sicherheitsfunktionen nutzen zu können, wird für den Betrieb mit dem eingebetteten HP Jetdirect-Webserver die Version 7.8 oder höher von HP Web Jetadmin empfohlen. Mit HP Web Jetadmin können Sie den IPv4 SNMP v3-Agenten aktivieren und ein SNMP v3-Konto auf dem Druckserver erstellen.
Seite 80
(Dynamic Host Configuration Protocol) im Netzwerk abruft. Die IP-Parameter können aber auch manuell über das Bedienfeld des Druckers (bei bestimmten Druckern mit internem Druckserver), mit Telnet, mit den Betriebssystembefehlen "arp" und "ping" sowie mit HP Web Jetadmin oder einer anderen Verwaltungssoftware festgelegt werden. Weitere Informationen zu den TCP/IP- Konfigurationsoptionen finden Sie unter TCP/IP-Konfiguration.
Dienstprogrammen, wie HP Web Jetadmin. HP Jetdirect-Homepage Auf der Registerkarte Home wird die HP Jetdirect-Homepage angezeigt, wenn auf den Webserver des angeschlossenen Geräts nicht zugegriffen werden kann oder kein Webserver vorhanden ist. Auf der HP Jetdirect-Homepage wird eine allgemeine Druckergrafik für das angeschlossene Gerät angezeigt.
LAN-Hardwareadresse. Administratorkennwort Gibt an, ob ein Administratorkennwort eingerichtet wurde. Dieses Kennwort kann auch in einer Telnet-Sitzung mit dem HP Jetdirect-Druckserver oder in HP Web JetAdmin konfiguriert werden. Da die Kennwörter mit bestimmten Druckern synchronisiert werden, kann das Kennwort auch auf den Sicherheitswebseiten des Druckers festgelegt worden sein.
Senden von Produktinformationen an HP Beim ersten Zugriff auf die Registerkarte Netzwerk des eingebetteten Webservers werden Sie gefragt, ob Produktinformationen über das Internet an HP gesendet werden dürfen. Die von HP erfassten Produktidentifikations- und Nutzungsdaten werden zur Verbesserung von Produktfunktionen und Dienstleistungen verwendet. Gemäß den HP Datenschutzrichtlinien werden keine persönlichen Daten erfasst.
Wenn Sie das Versenden der Produktinformationen durch Auswahl von Nein ablehnen, wird möglicherweise ein Protokolleintrag dieser Auswahl an HP gesendet. Sie haben folgende Möglichkeiten, um dies zu verhindern: ■ Deaktivieren Sie vor der Auswahl von Nein den Internetzugang. Sie können die Verbindung zum Internet in Ihrem Browser beispielsweise durch die Deaktivierung des Web-Proxy-Servers unterbrechen.
Tabelle 4-3 Registerkarte "Zusammenfassung" Element Beschreibung Der IP-Hostname, der dem Gerät zugewiesen und im HP Jetdirect-Druckserver Hostname gespeichert ist. Wenn Sie den Hostnamen konfigurieren möchten, lesen Sie den Abschnitt zur Registerkarte Netzwerkidentifikation. IPv4-Status Der Status des IPv4-Betriebs. In dieser Version kann IPv4 nicht über den eingebetteten Webserver deaktiviert werden.
"NPIxxxxxx", wobei "xxxxxx" den letzten sechs Stellen der LAN-Hardware- Adresse (MAC-Adresse) entspricht. IPv4-Domänenname Der Name der DNS-Domäne (Domain Name System), in der sich der HP Jetdirect- Druckserver befindet (z. B. support.hp.com). Dieser Name enthält nicht den Host- IPv6-Domänenname Namen und ist daher nicht der vollständige Domänenname (wie z. B.
Wenn Sie "Auto-IP" wählen, wird eine eindeutige Link-lokale Adresse "196.254.x.x" zugewiesen. Weitere Informationen finden Sie unter TCP/IP-Konfiguration. In dieses Feld können Sie die IP-Adresse des HP Jetdirect-Druckservers manuell eingeben. IP-Adresse Die IP-Adresse besteht aus vier Byte (32 Bit) und hat das Format "n.n.n.n", wobei "n" für eine Zahl zwischen 0 und 255 steht.
Die werkseitige Vorrangfolge können Sie der folgenden Tabelle entnehmen. Tabelle 4-7 Registerkarte "Konfigurationsvorrang" Element Beschreibung Konfigurationsmethoden Hier können Sie den Vorrang der Konfigurationsmethoden des Druckservers festlegen. Die Standardreihenfolge ist unten zu sehen, wobei die manuelle Konfiguration die höchste Priorität hat. Kapitel 4 Eingebetteter HP Jetdirect-Webserver (V.31.xx) DEWW...
Seite 89
Tabelle 4-7 Registerkarte "Konfigurationsvorrang" (Fortsetzung) Element Beschreibung Manuell: Konfiguration über Tools wie Druckerbedienfeld, Telnet, eingebetteter Webserver, Installations- und Verwaltungssoftware TFTP: Konfiguration durch eine TFTP-Datei auf einem TFTP-Server, die in der Regel während der BootP/DHCP-Konfiguration angegeben wird DHCP/Bootp: Konfiguration durch einen BootP- oder DHCPv4-Server DHCPV6: Konfiguration durch einen DHCPv6-Server Standard: Werkseitige Standardkonfiguration Um die Reihenfolge der Liste zu ändern, wählen Sie einen Eintrag aus und...
(IPv4 oder IPv6) Die Person, die für die Verwaltung oder Wartung dieses Geräts zuständig ist. In dieses Feld können Sie auch eine Telefonnummer oder ähnliche Informationen eingeben. Wenn dieser Parameter konfiguriert ist, wird er auf der HP Jetdirect-Homepage angezeigt. Systemstandort (IPv4 oder IPv6) Der physische Standort des Geräts oder ähnliche Informationen.
Übernehmen. IPX/SPX Auf der Registerkarte IPX/SPX können Sie IPX/SPX-Parameter (Internet Packet Exchange/ Sequenced Packet Exchange) auf dem HP Jetdirect-Druckserver für den Betrieb in einem Novell NetWare- oder einem IPX/SPX-kompatiblen Netzwerk (wie z. B. einem Microsoft-Netzwerk) konfigurieren. In Tabelle 4-9 IPX/SPX-Einstellungen finden Sie eine Beschreibung der Elemente dieser Seite.
Seite 92
Ethernet SNAP (EN_SNAP): Der Rahmentyp wird auf IPX über SNAP mit IEEE 802.3- Rahmen beschränkt. SAP-Intervall Das Zeitintervall (1 bis 3600 Sekunden), in dem der HP Jetdirect-Druckserver SAP-Pakete (Service Advertising Protocol) sendet, um seine Druckdienste in einem Novell NetWare- Netzwerk anzubieten. Wenn Sie 0 eingeben, werden keine SAP-Pakete gesendet. Der Standardwert ist 60 Sekunden.
Tabelle 4-9 IPX/SPX-Einstellungen (Fortsetzung) Element Beschreibung Job Poll-Intervall Gibt die Zeitspanne (in Sekunden) an, die der HP Jetdirect-Druckserver wartet, bis er nach Druckjobs in einer Druckwarteschlange sucht. PJL-Konfiguration Für Printer Job Language (PJL)-Parameter aktivieren oder deaktivieren Sie die dafür vorgesehenen Parameter: ■...
VORSICHT Wenn Sie HP Web JetAdmin zur Verwaltung Ihrer Geräte verwenden, sollten Sie HP Web JetAdmin zur nahtlosen Konfiguration von SNMP V.3 und anderen Sicherheitseinstellungen auf dem Druckserver verwenden. Wenn Sie den eingebetteten Webserver zum Erstellen des SNMP V.3-Kontos verwenden, werden alle vorhandenen SNMP V.3-Konten gelöscht.
Client-Anwendungen der HP Jetdirect-Druckserver automatisch erkannt und identifiziert wird. Wenn SLP Multicast-Pakete verwendet, muss Multicast IPv4 deaktiviert werden. Telnet Config Aktiviert bzw. deaktiviert den Zugriff auf die HP Jetdirect-Konfigurationsparameter über Telnet. Weitere Informationen finden Sie in TCP/IP-Konfiguration. mDNS Aktiviert bzw. deaktiviert Multicast Domain Name System-(mDNS)-Dienste. mDNS kommt normalerweise in kleinen Netzwerken für die IP-Adress- und Namensauflösung...
Aktiviert bzw. deaktiviert Port-9100-Dienste. Port 9100 ist ein HP-eigener Raw-TCP/IP- Anschluss auf dem HP Jetdirect-Druckserver und der Standardanschluss zum Drucken. Auf ihn wird über HP Software zugegriffen (beispielsweise über den HP Standard-Port). FTP-Druck Aktiviert bzw. deaktiviert File Transfer Protocol-Dienste, die auf dem HP Jetdirect- Druckserver zum Drucken zur Verfügung stehen.
Für Druckserver, die Firmware-Aktualisierungen unterstützen, ermöglicht diese Seite die Aktualisierung des Druckservers mit neuen Funktionen. Die Firmware-Aktualisierungsdatei für den Druckserver muss auf Ihrem System verfügbar sein. Um die entsprechende Aktualisierungsdatei zu ermitteln und abzurufen, besuchen Sie den HP Online- Support unter: DEWW...
Ergebnissen führen. Voranzustellende Geben Sie den Namen einer oder mehrerer Zeichenfolgen ein, die den Druckdaten Zeichenfolge vorangestellt werden sollen. Namen von Zeichenfolgen und Werte werden in der Tabelle unten auf der Seite angegeben. Kapitel 4 Eingebetteter HP Jetdirect-Webserver (V.31.xx) DEWW...
Seite 99
■ RAW–Keine Verarbeitung. LPD behandelt die Daten in der Warteschlange raw wie Druckaufträge, die bereits in den Sprachen PCL, PostScript oder HP-GL/2 formatiert sind, und sendet sie unverändert zum Drucker. (Beachten Sie, dass voranzustellende oder anzuhängende Zeichenfolgen, die vom Benutzer definiert werden, dem Auftrag an der entsprechenden Position hinzugefügt werden.)
Seite 100
(Weitere Informationen zum Einrichten des Druckers finden Sie in LPD-Druck.) Wenn Sie diese Einstellungen vorgenommen haben, wird jedem Druckjob, der vom Server oder einem Client- Computer gesendet wird, auf dem der Drucker eingerichtet ist, zu Beginn des Auftrags ein Rücksetzbefehl vorangestellt. Kapitel 4 Eingebetteter HP Jetdirect-Webserver (V.31.xx) DEWW...
Sicherheitseinstellungen Auf der Seite Sicherheitseinstellungen können Sie festlegen, dass der eingebettete Webserver Produkt- und Nutzungsdaten erfassen und diese anschließend an HP senden kann (Internetzugang erforderlich). Die Produktnutzungsdaten unterstützen HP bei der Verbesserung der Produktfunktionen und der Dienstleistungen. Die Standardeinstellung für diese Seite hängt davon ab, welche Option beim Zugriff auf die Registerkarte "Netzwerk"...
Administratorkennwort wird auch als SNMP V.1-/V.2-Set Community-Name für SNMP- Verwaltungsanwendungen verwendet. Die Seite Konfigurationsprüfung zeigt alle aktuellen Einstellungen an, die sich auf die Sicherheit auswirken können. Klicken Sie auf Beenden, um Ihre Auswahl für die Basissicherheit festzulegen. Kapitel 4 Eingebetteter HP Jetdirect-Webserver (V.31.xx) DEWW...
Seite 103
SNMP V.3 aktivieren: (Nur Vollversion-Druckserver) Aktivieren Sie diese Option, um ein SNMP V.3-Konto zu erstellen. Es wird nicht empfohlen, ein SNMP V.3- Konto zu erstellen, wenn Sie Geräte mit HP Web JetAdmin verwalten. Siehe SNMP. Die Seite Zugriffssteuerung dient zur Einrichtung einer Zugriffssteuerliste, mit der sich der Hostzugriff auf das Gerät kontrollieren lässt.
Ein Kaltstart setzt den Druckserver und somit auch das Administratorkennwort auf die werkseitigen Standardeinstellungen zurück. Über ein Kontrollkästchen können Sie HP Web Jetadmin und den SNMP-V1/V2c-Set-Community- Namen synchronisieren. Wenn Sie diese Funktion aktivieren (das Kontrollkästchen ist markiert), wird das Administratorkennwort ebenfalls als SNMP-Set-Community-Name für SNMP V.1/V.2c- Verwaltungsanwendungen verwendet.
Hinweis Obwohl selbstsignierte Zertifikate zulässig sind und das Verschlüsseln von Daten ermöglichen, gewährleisten sie keine gültige Authentifizierung. Auf der Seite Zertifikate wird der Status der auf dem HP Jetdirect-Druckserver installierten Zertifikate angezeigt: ■ Jetdirect-Zertifikat. Das Jetdirect-Zertifikat wird verwendet, um die Identität des Jetdirect- Geräts gegenüber Clients und Netzwerkauthentifizierungsserver zu validieren.
Seite 106
Informationen in den folgenden Bildschirm aufgefordert: Zertifikat und Privatschlüssel importieren ■ Zertifikat und privaten Schlüssel exportieren. Mit dieser Option können Sie das aktuell auf Ihrem Druckserver installierte Jetdirect-Zertifikat zur Verwendung auf anderen Druckservern exportieren. Wenn Kapitel 4 Eingebetteter HP Jetdirect-Webserver (V.31.xx) DEWW...
Seite 107
Beispiele: Domänenname: meindrucker.meineabteilung.meinefirma.com IP-Adresse: 192.168.2.116 Der allgemeine Name wird zur eindeutigen Identifizierung des Geräts verwendet. Für HP Jetdirect- Druckserver, die EAP-Authentifizierung verwenden, müssen manche Authentifizierungsserver mit dem allgemeinen Namen konfiguriert werden, wie auf dem Zertifikat angegeben. Wenn die IP-Standardadresse 192.0.0.192 gewählt wird, ist diese in Ihrem Netzwerk möglicherweise nicht gültig.
Zugriffssteuerung Mit dieser Registerkarte können Sie die Zugriffskontrollliste (Access Control List, ACL) auf dem HP Jetdirect-Druckserver anzeigen. Eine Zugriffskontrollliste (oder Host-Zugriffsliste) gibt einzelne Host-Systeme oder Netzwerke von Host-Systemen an, denen der Zugriff auf den Druckserver und das angeschlossene Netzwerkgerät gewährt wird. Es können bis zu 10 Einträge in die Liste aufgenommen werden.
VORSICHT Gehen Sie mit dieser Funktion vorsichtig um. Möglicherweise können Sie nicht mehr mit dem HP Jetdirect-Druckserver kommunizieren, wenn Ihr System in der Liste nicht ordnungsgemäß angegeben ist oder der Zugriff über HTTP deaktiviert ist. Hinweise zur Verwendung der Host-Zugriffsliste als Sicherheitsmerkmal finden Sie in Sicherheitsfunktionen.
Verbindungen (HTTP) zu HTTPS umgeleitet. Auf die Umleitung Ihres Browsers zu HTTPS wird je nach den Browser-Fähigkeiten eventuell hingewiesen. Im Gegensatz zu den vorhergehenden HP Jetdirect-Druckservern ist das Modell HP Jetdirect 635n bereits ab Werk für die ausschließliche Verwendung von HTTPS konfiguriert.
AppleTalk, DLC/LLC. So sollten Sie beispielsweise nicht verwendete Protokolle deaktivieren, um zu verhindern, dass der Drucker auf diese Protokolle zugreift. Informationen zu Netzwerkumgebungen, die diese Protokolle verwenden, finden Sie in Der HP Jetdirect-Druckserver. Da der eingebettete Webserver TCP/IP verwendet, lässt er das Deaktivieren von TCP/ IP nicht zu.
Geräteermittlung aktivieren Aktiviert bzw. deaktiviert vom Druckserver unterstützte Geräteermittlungsprotokolle: SLP (Service Location Protocol). Wenn diese Option aktiviert (markiert) ist, sendet der HP Jetdirect-Druckserver SLP- Pakete, die von Systemanwendungen zur automatischen Ermittlung und Installation verwendet werden. Wenn diese Option deaktiviert (Markierung gelöscht) ist, werden keine SLP-Pakete gesendet.
Seite 113
Zur Konfiguration der anfänglichen 802.1X-Einstellungen vor der Verbindung mit dem Netzwerk kann ein isoliertes LAN oder eine Computer-Direktverbindung über ein Kreuzungskabel verwendet werden. Die unterstützten 802.1X-Authentifizierungsprotokolle und die zugehörige Konfiguration hängen vom Modell und der Firmwareversion des Druckservers ab. Eine Liste der verfügbaren Konfigurationseinstellungen finden Sie in Tabelle 4-17 802.1X-Konfigurationseinstellungen.
IPsec-Konfiguration. Netzwerkstatistik Über diese Seite können Sie Zählerwerte und andere Statusinformationen, die gerade auf dem HP Jetdirect-Druckserver gespeichert sind, anzeigen. Diese Informationen sind oft bei der Diagnose von Leistungs- und Betriebsproblemen im Zusammenhang mit dem Netzwerk oder dem Netzwerkgerät nützlich.
HP Web Jetadmin ist das herausragende Software-Tool zur Verwaltung von Netzwerkperipheriegeräten von HP. Ein Link zu HP Web JetAdmin wird nur angezeigt, wenn HP Web JetAdmin dieses Gerät anhand eines „Integrations-URLs“ erkannt hat. Daraufhin können Sie über HP Web Jetadmin für dieses und auch andere über HP Jetdirect angeschlossene Geräte in Ihrem Netzwerk erweiterte...
Seite 116
Kapitel 4 Eingebetteter HP Jetdirect-Webserver (V.31.xx) DEWW...
IPsec-Konfiguration Der Druckserver HP Jetdirect 635n unterstützt IPsec (Internet Protocol security) für die Netzwerkschichtsicherheit in IPv4- und IPv6-Netzwerken. IPsec (RFC 2401) ist relativ komplex. Da IPsec Sicherheit in der Netzwerkschicht bietet und relativ unabhängig von den Anwendungsschichten sein kann, wird die Möglichkeit zu einer sicheren Host-zu-Host- Kommunikation in einem ausgedehnten Netzwerk (z.
Seite 118
Tabelle 5-1 Seite "IPsec-Richtlinie" Element Beschreibung IPsec aktivieren Aktivieren Sie dieses Kontrollkästchen, um Ihre IPsec-Richtlinie zu aktivieren. Deaktivieren Sie es, wenn Sie IPsec deaktivieren möchten. Nicht-IPsec-Datenverkehr zulassen Wenn IPsec aktiviert ist, können Sie mit diesen Optionen eine Standardrichtlinie für Nicht-IPsec-Datenverkehr auswählen. In der Standardeinstellung werden alle Nicht- Nicht-IPsec-Datenverkehr löschen IPsec-Datenpakete verworfen (gelöscht), um eine maximale Sicherheit zu gewährleisten.
IPsec-Richtlinie erstellen. Klicken Sie auf Regel hinzufügen, um den IPsec-Assistenten zu starten. Der Assistent führt Sie durch die Konfiguration von bis zu zehn Regeln. Sie können für jede Regel die Hostadressen, Dienste und die Authentifizierungs-/Verschlüsselungseinstellungen von IPsec festlegen (siehe folgende Abbildung). HP Jetdirect-IPsec-Assistent Regel 2 Regel 1 HP Jetdirect-...
Schritt 1 – Adressvorlage festlegen Die verfügbaren Adressvorlagen, auf die eine Regel angewendet wird, sind nach dem Namen sortiert im Feld Adressvorlagen aufgeführt. Wählen Sie eine vordefinierte Vorlage aus, oder klicken Sie auf Neu, um eine eigene Vorlage auf der nachfolgend beschriebenen Seite Adressvorlage erstellen zu erstellen.
Tabelle 5-3 Seite "Dienstvorlage erstellen" Element Beschreibung Name der Dienstvorlage Geben Sie in dieses Feld einen Namen für Ihre Vorlage ein. Dieser Name wird der Seite Schritt 2 – Dienstvorlage festlegen hinzugefügt. Hinweis Jede Vorlage muss einen eindeutigen Namen haben. Dienste Wählen Sie einen oder mehrere der auf dem Druckserver verfügbaren Dienste für die Vorlage aus.
Wählen Sie hier ein Protokoll für den benutzerdefinierten Dienst aus. Lokale Anschlüsse Wählen Sie die Anschlüsse des HP Jetdirect-Druckservers für den Dienst aus. Wählen Sie je nach Dienst entweder Alle Anschlüsse oder Anschlussbereich und geben den gewünschten Bereich in die vorgesehenen Eingabefelder ein.
Tabelle 5-6 Seite "IPsec-Vorlage erstellen" (Fortsetzung) Element Beschreibung Hinweis Jede IPsec-Vorlage muss einen eindeutigen Namen haben. Authentifizierungstyp Die in der Adressvorlage angegebenen Hosts müssen die IPsec- Sicherheitseinstellungen für eine Sitzung vereinbaren. Während dieser Vereinbarung muss eine Authentifizierung durchgeführt werden, um die Identität der Sender und Empfänger zu validieren.
Tabelle 5-7 Seite "IKEv1-Phase 1 (Authentifizierung)" (Fortsetzung) Element Beschreibung Haupt: Dieser Modus ermöglicht einen Identitätsschutz zwischen den Hosts. Er ist zwar langsamer als der Modus "Aggressiv", dafür aber sicher. Aggressiv: Dieser Modus verwendet den halben Nachrichtenaustausch. Er ist schneller als der Modus "Haupt", aber nicht so sicher. Sicherheitsmethoden (Erforderlich) Wählen Sie hier die Verschlüsselungsmethoden und -grade sowie die Hashing-Methoden aus, die verwendet werden sollen.
Element Beschreibung Kapselungstyp Legen Sie fest, wie das ausgewählte IPsec-Protokoll (ESP oder AH) gekapselt wird: ■ Transport: Nur die Benutzerdaten in den IP-Paketen werden geschützt, die Kopfzeilen nicht. ■ Tunnel: Alle IP-Paketfelder (einschließlich der Kopfzeilen) werden geschützt. Zuordnungsgültigkeitsdauer Geben Sie die Gültigkeit der Sicherheitszuordnung in Sekunden oder in KB an. Innerhalb der festgelegten Grenzwerte bietet eine kürzere Dauer je nach Häufigkeit der Zuordnungsverwendung einen besseren Schutz.
Seite "Zusammenfassung" Auf dieser Seite wird eine Zusammenfassung der IPsec-Regel angezeigt. Klicken Sie auf Neue Regel erstellen, wenn Sie vor der Rückkehr zur Seite IPsec-Richtlinie eine weitere Regel definieren möchten. Wenn Sie auf Fertig stellen klicken, werden die konfigurierten Regeln der Seite IPsec-Richtlinie hinzugefügt.
Druckserver der Vollversion können für die Server-basierte EAP/802.1X-Authentifizierung konfiguriert werden. IPsec ■ Der Druckserver HP Jetdirect 635n unterstützt IPsec (Internet Protocol Security) über IPv4 und IPv6. Zusammen mit IPv6-Hosts bietet IPsec die Möglichkeit zur echten Host-zu-Host-Sicherheit (Datenschutz, Datenintegrität, Authentifizierung und Antiwiederholungsschutz) über ein Netzwerk.
Seite 128
Die Protokolle können über Telnet (IPv4), den eingebetteten Webserver oder HP Web Jetadmin (IPv4) aktiviert und deaktiviert werden. IP-Administratorkennwort ■ Wird von Telnet (IPv4), HP Web Jetadmin (IPv4) und dem eingebetteten Webserver zur Steuerung des Zugriffs auf die HP Jetdirect-Konfigurationsparameter verwendet. ■ Es können bis zu 16 alphanumerische Zeichen verwendet werden.
Seite 129
Ausgewählte HP Drucker bieten eine Bedienfeldsperre, die den Zugriff auf die Konfigurationsparameter des internen HP Jetdirect-Druckservers verhindert. In vielen Fällen kann diese Sperre über Verwaltungsanwendungen von entfernten Standorten eingestellt werden (wie z. B. HP Web Jetadmin). In der Dokumentation Ihres Druckers finden Sie Hinweise darauf, ob Ihr Drucker eine Bedienfeldsperre unterstützt.
Über Sicherheitsfunktionen Der Zugriff auf die HP Jetdirect-Konfigurationsparameter kann über die kombinierte Verwendung der verfügbaren Sicherheitsfunktionen kontrolliert werden. Unter Tabelle 6-2 Einstellungen für die Zugriffskontrolle finden Sie Beispiele zu den unterschiedlichen Einstellungen und den damit zusammenhängenden Ebenen der Zugriffskontrolle. Tabelle 6-2 Einstellungen für die Zugriffskontrolle...
Fehlerbehebung am HP Jetdirect- Druckserver Dieses Kapitel erläutert die Diagnose und Behebung von Problemen, die eventuell beim HP Jetdirect- Druckserver auftreten können. Ein Flussdiagramm leitet Sie zu den geeigneten Verfahren zur Behebung folgender Probleme: ■ Druckerprobleme ■ Probleme beim Installieren und Anschließen der HP Jetdirect-Hardware ■...
Zurücksetzen auf werkseitige Standardeinstellungen Die Einstellungen des HP Jetdirect-Druckservers (z. B. die IP-Adresse) können wie folgt auf ihre werkseitigen Standardeinstellungen zurückgesetzt werden: VORSICHT Ein Jetdirect X.509-Zertifikat wird gespeichert, wenn Sie den Druckserver auf die werkseitigen Standardeinstellungen zurücksetzen. Wenn Sie jedoch ein CA-Zertifikat (Certificate Authority) zur Validierung eines Netzwerk-Authentifizierungsservers installiert haben, wird dieses nicht gespeichert.
Drücken Sie die Nach-unten-Taste (oder die Taste "9"), bis Kaltstart angezeigt wird. Drücken Sie die Auswahltaste (oder die Taste "6"), um einen Kaltstart durchzuführen und den Einschaltvorgang fortzusetzen. Allgemeine Fehlerbehebung Diagramm zur Fehlersuche und -behebung: Ist der Drucker Siehe Vorgang 1 eingeschaltet und NEIN online?
Vorgang 2: Drucken einer HP Jetdirect-Konfigurationsseite Die HP Jetdirect-Konfigurationsseite ist ein wichtiges Werkzeug zur Fehlerbehebung. Die Informationen auf dieser Seite geben Auskunft über den Status des Netzwerks und des HP Jetdirect- Druckservers. Wenn eine Netzwerkkonfigurationsseite gedruckt werden kann, ist das ein Hinweis darauf, dass der Drucker richtig funktioniert.
Seite 135
Jetdirect-Seite gedruckt. Verwenden Sie die Menüs des Druckerbedienfelds. Wird gerade ein Druckjob bearbeitet? Während ein Druckjob bearbeitet wird, können Sie keine HP Jetdirect-Konfigurationsseite an den Drucker senden. Warten Sie damit so lange, bis der Druckjob abgeschlossen ist. Wird eine Fehlermeldung auf der Bedienfeldanzeige des Druckers angezeigt? ●...
Fall muss der Druckserver ersetzt werden. ● Halten Sie alle Fehlercodes fest, und wenden Sie sich an Ihren Dienstanbieter. Falls der HP Jetdirect-Druckserver im Rahmen der Garantie ersetzt werden muss, fügen Sie dem schadhaften Druckserver alle Diagnose- und Konfigurationsseiten bei.
Sind die Netzwerkkabel richtig angeschlossen? Prüfen Sie, ob der Drucker am richtigen HP Jetdirect-Druckserveranschluss und mit dem richtigen Kabel an das Netzwerk angeschlossen ist. Prüfen Sie jede Kabelverbindung, um sicherzustellen, dass sie fest sitzt und am richtigen Platz ist. Wenn das Problem weiterhin auftritt, versuchen Sie, die Verbindung mit einem anderen Kabel oder mit anderen Anschlüssen am Hub...
Seite 138
Bestätigen Sie die Netzwerkeinstellungen für den Drucker mithilfe des Druckerbedienfelds (gilt nur für Drucker mit Bedienfeld). ● Lesen Sie hierzu den Abschnitt zur Fehlerbehebung in der Online-Hilfe für das HP LaserJet- Dienstprogramm. ● Vergewissern Sie sich, dass auf dem Drucker die PostScript-Option installiert ist.
Seite 139
Bestätigen Sie die Netzwerkeinstellungen für den Drucker mithilfe des Druckerbedienfelds (gilt nur für Drucker mit Bedienfeld). ● Lesen Sie hierzu den Abschnitt zur Fehlerbehebung in der Online-Hilfe der HP Web Jetadmin-Software. Microsoft Windows NT 4.0 (DLC/LLC): Wird der Drucker im Dialogfeld Hinzufügen eines Hewlett-Packard Netzwerk-Peripheriegeräteanschlusses angezeigt?
Seite 140
Kapitel 7 Fehlerbehebung am HP Jetdirect-Druckserver DEWW...
Weitere Anweisungen dazu finden Sie im Druckerhandbuch. Eine HP Jetdirect-Konfigurationsseite kann auch über das Netzwerk von einem Verwaltungsprogramm (z. B. HP Web Jetadmin) aus oder durch Zugriff auf den eingebetteten Webserver auf dem HP Jetdirect-Druckserver eingesehen werden (siehe Eingebetteter HP Jetdirect- Webserver (V.31.xx)).
HP Jetdirect-Konfigurationsseite Die HP Jetdirect-Standardkonfigurationsseite bietet einen Überblick über den Status und die Konfigurationseinstellungen des Druckservers. Fehlermeldungen im Statusfeld Die HP Jetdirect-Konfigurationsseite enthält mehrere Statusfelder für den Druckserver und die unterstützten Protokolle. In einem Statusfeld können ein oder mehrere Fehlercodes und die zugehörigen Fehlermeldungen angezeigt werden.
Seite 143
Tabelle 8-1 Abschnitte der Konfigurationsseite Abschnittsname Beschreibung HP Jetdirect-Konfiguration oder Die Identifikationsinformationen und der allgemeine Status des HP Jetdirect- Allgemeine Informationen Druckservers. Informationen zu den Einträgen in diesem Abschnitt finden Sie in Tabelle 8-2 HP Jetdirect-Konfiguration. Beschreibungen der Fehlermeldungen sind in Tabelle 8-12 Fehlermeldungen zu finden.
Meldungen auf der Konfigurationsseite HP Jetdirect-Konfiguration/Allgemeine Informationen Die Informationen in diesem Abschnitt ermöglichen die allgemeine Konfiguration des HP Jetdirect- Druckservers (siehe Tabelle 8-2 HP Jetdirect-Konfiguration). Erläuterungen der Fehlermeldungen finden Sie in Tabelle 8-12 Fehlermeldungen. Tabelle 8-2 HP Jetdirect-Konfiguration Meldung Beschreibung STATUS: Der aktuelle Status des HP Jetdirect-Druckservers.
Administratorkennwort: konfiguriert wurde. Dieses Kennwort wird auch von Telnet, dem eingebetteten Webserver und HP Web Jetadmin zur Steuerung des Zugriffs auf die Konfigurationsparameter des Druckservers verwendet. Es können bis zu 16 alphanumerische Zeichen verwendet werden, wobei die Groß- und Kleinschreibung beachtet werden muss.
Sicherheitsstufe aktiviert, mit Authentifizierung ("a") und Datenschutz ("p"). SNMP-Set Cmty-Name: Dieser Eintrag gibt an, ob ein SNMP Set Community-Name auf dem HP Jetdirect- Druckserver konfiguriert wurde. Dieser Name ist ein Kennwort für den Schreibzugriff auf die SNMP-Kontrollfunktionen (SNMP-SetRequests) des HP Jetdirect- Druckservers.
Druckserver adressierten Paketen zusammen. An andere Knoten adressierte Pakete werden nicht berücksichtigt. EMPFANGENE UNICAST-PAKETE: Die Anzahl der speziell an den HP Jetdirect-Druckserver adressierten Pakete. Broadcast- und Multicast-Pakete werden nicht berücksichtigt. Die Anzahl der vom HP Jetdirect-Druckserver mit Fehlern empfangenen Pakete...
NPIxxxxxx: Der Standardname ist "NPIxxxxxx", wobei "xxxxxx" den letzten sechs Stellen der LAN-Hardwareadresse (MAC-Adresse) entspricht. IPV4-DOMÄNENNAME: Der DNS-Name (Domain Name System) der IPv4-Domäne, in der sich der HP Jetdirect-Druckserver befindet (z. B. support.company.com). Es handelt sich aber nicht um den vollständigen Domänennamen (z. B. drucker1.support.company.com), da der Hostname des Druckers nicht enthalten ist.
Seite 149
RARP: Automatische Konfiguration über RARP (Reverse Address Resolution Protocol) VOM BENUTZER FESTGELEGT: Manuelle Konfiguration über Telnet, das Bedienfeld des Druckers, HP Web Jetadmin, den eingebetteten Webserver oder eine andere Methode STANDARD-IP: Die IP-Standardadresse wurde zugewiesen. Diese Adresse ist in Ihrem Netzwerk möglicherweise nicht gültig.
Meldung Beschreibung STATUS: Der aktuelle IPX/SPX-Protokollstatus. BEREIT: Der HP Jetdirect-Druckserver ist zum Datenempfang über IPX/SPX bereit. DEAKTIVIERT: IPX/SPX wurde manuell deaktiviert. INITIALISIERUNG: Der Druckserver registriert gerade die Knotenadresse oder den Knotennamen. Zusätzlich kann eine weitere Statusmeldung angezeigt werden. Falls der Druckserver nicht bereit ist, wird ein Fehlercode mit einer Meldung ausgegeben.
Die erste Spalte enthält die Netzwerknummer, die dem Protokoll-Rahmentyp zur Kommunikation zwischen einem Server und dem HP Jetdirect-Druckserver RAHMENTYP zugeordnet ist. UNBEKANNT: Der HP Jetdirect-Druckserver versucht immer noch, die zu verwendende Netzwerknummer zu ermitteln. EMPFANGEN Die zweite Spalte enthält den Rahmentyp, der mit der zugehörigen Netzwerknummer verwendet wird: EN_8023, EN_8022, EN_II, EN_SNAP.
(General Service Query) und der Name des zur Suche der konfigurierten Bindery- Server verwendeten Proxydateiservers. "Nicht angegeben" oder leer: Es wurde kein NetWare-Server konfiguriert. Die Zeit (in Sekunden), die der HP Jetdirect-Druckserver wartet, bevor er die DRUCKAUFTRAG- Warteschlange auf Aufträge überprüft. Die Standardeinstellung beträgt 2 Sekunden.
KNOTENNUMMER: KNOTENNUMMER: Die AppleTalk-Knotennummer, die sich der Druckserver während der Initialisierung selbst zugewiesen hat. Hinweis Der Parameter für AppleTalk Phase 2 (P2) ist auf dem HP Jetdirect-Druckserver vorkonfiguriert. DLC/LLC-Protokollinformationen Die Informationen in diesem Abschnitt der Jetdirect-Konfigurationsseite werden in Tabelle 8-11 DLC/ LLC-Konfigurationsinformationen beschrieben.
Seite 154
Sie den HP Jetdirect-Druckserver aus. 0C LAN-FEHLER: EMPFÄNGER Es besteht u. U. ein Problem mit der Netzwerkverkabelung oder dem HP Jetdirect- Druckserver. Überprüfen Sie die Verkabelung und die Verbindungsstecker des Ethernet-Netzwerks. Wenn Sie in der Verkabelung keinen Fehler feststellen, führen Sie den Einschalt-Selbsttest aus.
Seite 155
VERBINDUNGSTAKT Netzwerkkabel, und vergewissern Sie sich, dass der Konzentrator/Hub ein Taktsignal sendet. 13 NETZWERK NEUKONFIG- Setzen Sie den HP Jetdirect-Druckserver zurück, oder schalten Sie ihn aus und NEUSTART wieder ein, um neue Konfigurationswerte zu aktivieren. 14 VERBINDUNG GETRENNT Das Novell NetWare-Protokoll ist nicht verbunden. Überprüfen Sie den Server und den Druckserver.
Seite 156
DEFINIERT Druckerinstallationsprogramms, eines NetWare-Dienstprogramms (z. B. PCONSOLE) oder eines anderen Dienstprogramms. Wenn der HP Jetdirect-Druckserver für mehrere Dateiserver konfiguriert ist, wird die Fehlermeldung nur dann auf der Konfigurationsseite angezeigt, wenn mit keinem der Dateiserver eine Verbindung hergestellt werden konnte. 1D KEINE VERBINDUNG ZU...
Seite 157
Problem hindeuten. 28 KEINE PUFFER VERFÜGBAR Der HP Jetdirect-Druckserver war nicht in der Lage, einen Puffer in seinem internen Speicher zuzuweisen. Dies deutet darauf hin, dass alle Puffer belegt sind, da viele Broadcast-Datenpakete gesendet werden bzw. sehr viele Daten über das Netzwerk an den Druckserver geleitet werden.
Seite 158
Fehlerinformationen unterhalb dieser Meldung geben die Hardwareadresse des anderen Knotens an. 41 NOVRAM-FEHLER Der HP Jetdirect-Druckserver kann den Inhalt seines NOVRAM-Speichers nicht lesen. Die dem HP Jetdirect-Druckserver (über BOOTP) zugewiesene IP-Adresse ist für 42 UNGÜLTIGE IP-ADRESSE Einzelknoten nicht zulässig. Überprüfen Sie die Einträge in der Bootptab-Datei.
Seite 159
Die TFTP-Konfigurationsdatei war nicht mit einem Zeilenendezeichen abgeschlossen. UNVOLLSTÄND 49 KFG.FEHL.: ZEILE ZU LANG Eine Zeile in der TFTP-Konfigurationsdatei war zu lang, um vom HP Jetdirect- Druckserver akzeptiert zu werden. 4AKFG.FEHL.: SCHLAGWORT Eine Zeile der TFTP-Konfigurationsdatei enthielt ein unbekanntes Schlüsselwort.
Seite 160
58 POSTSCRIPT-MODUS N. Der Drucker unterstützt nicht AppleTalk oder AppleTalk-Erweiterungen. AUSGEW. 59 FIRMW.UNVOLLST.- BITTE Meldung beim Herunterladen der Firmware. Die Firmware für den HP Jetdirect- LADEN Druckserver wird entweder aktuell heruntergeladen, oder der Ladevorgang wurde nicht richtig abgeschlossen. 5A DRUCKER AUS-/ Meldung beim Herunterladen der Firmware.
Druckserver Verwaltungstools (wie den eingebetteten Webserver) unterstützen soll, die nicht die englische Sprache verwenden. F1VERBINDUNGSVERSUCH ZU Der HP Jetdirect-Druckserver versucht, eine Verbindung mit dem NetWare-Server SERVER herzustellen. Diese Meldung ist normal. Warten Sie, bis entweder die Verbindung hergestellt ist oder eine andere Statusmeldung angezeigt wird.
Diese Meldung gibt an, ob ein IP-Administratorkennwort für den Druckserver konfiguriert wurde. Dieses Kennwort wird auch von Telnet, dem eingebetteten Webserver und HP Web Jetadmin zur Steuerung des Zugriffs auf die Konfigurationsparameter des Druckservers verwendet. Es können bis zu 16 alphanumerische Zeichen verwendet werden, wobei die Groß- und Kleinschreibung...
Sicherheitsstufe aktiviert, mit Authentifizierung ("a") und Datenschutz ("p"). SNMP-Set Cmty-Name: Dieser Eintrag gibt an, ob ein SNMP Set Community-Name auf dem HP Jetdirect- Druckserver konfiguriert wurde. Dieser Name ist ein Kennwort für den Schreibzugriff auf die SNMP-Kontrollfunktionen (SNMP-SetRequests) des HP Jetdirect- Druckservers.
In der Überschrift dieses Abschnitts wird die Standardregel für den IPsec-Datenverkehr angezeigt: ■ Zulassen: Die IPsec-Standardregel ist für das Zulassen des gesamten Nicht-IPsec- Datenverkehrs konfiguriert. ■ Löschen: Die IPsec-Standardregel ist für das Verwerfen des gesamten Nicht-IPsec- Datenverkehrs konfiguriert. Kapitel 8 HP Jetdirect-Konfigurationsseiten DEWW...
In diesem Abschnitt werden die Anschlüsse der Jetdirect-Dienste angezeigt, auf die zugegriffen wird. Ein dezentraler Anschluss ist einer entfernten Client-Anwendung zugeordnet, während ein lokaler Anschluss einen Dienst und eine Anschlussnummer des HP Jetdirect-Druckservers bezeichnet. Außerdem kann ein Anschluss entsprechend der IPsec-Richtlinienkonfiguration als sicher oder nicht sicher angegeben sein.
Seite 166
Kapitel 8 HP Jetdirect-Konfigurationsseiten DEWW...
LPD-Druck Der HP Jetdirect-Druckserver enthält ein LPD-Servermodul (Line Printer Daemon) zur Unterstützung des LPD-Drucks. Dieser Anhang beschreibt, wie der HP Jetdirect-Druckserver zur Verwendung mit unterschiedlichen Systemen konfiguriert wird, die LPD-Druck unterstützen. Er enthält Anweisungen zu folgenden Betriebssystemen: ■ LPD auf UNIX-Systemen ■...
Dateien zum Drucken an einen LPD-Prozess auf diesem System weitergeleitet. Voraussetzungen zum Konfigurieren von LPD Bevor Sie mit LPD drucken können, müssen Sie den Drucker über den HP Jetdirect-Druckserver richtig an das Netzwerk anschließen. Außerdem müssen Sie die Statusinformationen zur Hand haben, die auf der Konfigurationsseite des HP Jetdirect-Druckservers aufgeführt sind.
HARDWAREADRESSE: xxxxxxxxxxxx "x" ist eine Hexadezimalzahl (z. B. 0001E6123ABC). ■ Eine auf dem HP Jetdirect-Druckserver konfigurierte IP-Adresse LPD-Konfigurationsübersicht Um den HP Jetdirect-Druckserver für den LPD-Druck zu konfigurieren, sind folgende Schritte erforderlich: Einrichten der IP-Parameter Einrichten der Druckwarteschlangen Drucken einer Testdatei Diese Schritte werden in den folgenden Abschnitten ausführlich beschrieben.
Text an den Drucker gesendet wird. (Tatsächlich ist zu beobachten, dass ein PCL- Zeilenendebefehl (Wert 2) am Anfang des Jobs ausgegeben wird.) LPD behandelt Daten in der Warteschlange raw wie in den Sprachen PCL, PostScript oder HP-GL/2 formatierte Dateien und sendet sie unverändert zum Drucker.
Seite 171
:rp=raw:\ :lf=/usr/spool/lpd/lj1_raw.log:\ :sd=/usr/spool/lpd/lj1_raw: Wenn Ihr Drucker nicht automatisch zwischen den Druckersprachen PostScript, PCL und HP-GL/2 wechselt, wählen Sie die gewünschte Sprache am Druckerbedienfeld aus (falls vorhanden), oder lassen Sie von der Anwendung die entsprechenden Befehle in die Druckdaten einfügen. Vergewissern Sie sich, dass die Benutzer die Namen der Drucker kennen, da diese zum Drucken in der Befehlszeile eingegeben werden müssen.
Seite 172
Druck von "text"-Dateien (ASCII) oder von "raw"-Dateien (PCL, PostScript oder andere Druckersprachen) einrichten. Bevor Sie das Programm SAM ausführen, wählen Sie eine IP-Adresse für den HP Jetdirect- Druckserver aus, und tragen Sie diese auf dem HP-UX-System in die Datei /etc/hosts ein.
Dabei gibt printer_name den gewünschten Drucker an. Beispiele (für BSD-basierte Systeme): lpq -Ptext1 1pq -Praw1 Verwenden Sie auf HP-UX-Systemen den Befehl lpstat statt lpq -P, um den Druckstatus abzurufen. Die Konfiguration des HP Jetdirect-Druckservers für LPD ist nun abgeschlossen. LPD auf Windows 2000-/Server 2003-Systemen In diesem Abschnitt wird beschrieben, wie unterstützte Windows-Netzwerke für die Nutzung der LPD-...
Seite 174
So überprüfen Sie, ob das Microsoft TCP/IP-Druckprotokoll und die TCP/IP-Druckunterstützung installiert ist: ● Windows 2000/Server 2003 Windows 2000: Klicken Sie auf Start, zeigen Sie auf Einstellungen, und klicken Sie auf Systemsteuerung. Doppelklicken Sie anschließend auf den Ordner Netzwerk- und DFÜ- Verbindungen.
Seite 175
Namensauflösung unterstützt wird, können Sie in diesen Anwendungen den Hostnamen des Druckservers oder einen vollständigen Domänennamen eingeben. ● Geben Sie als Namen des Druckers oder der Druckwarteschlange auf dem HP Jetdirect- Druckserver (in Kleinbuchstaben) raw, text, auto, binps oder den Namen einer benutzerdefinierten Druckwarteschlange ein (benutzerdefinierte Warteschlangen können über den eingebetteten Webserver eingerichtet werden, siehe...
Hinweis Der HP Jetdirect-Druckserver behandelt Textdateien als unformatierten Text oder ASCII-Dateien. Dateien im raw-Format sind in der Druckersprache PCL, PostScript oder HP-GL/2 formatiert. Wenn der Warteschlangentyp binps lautet, wird der PostScript-Interpreter angewiesen, den Druckauftrag als binäre PostScript-Daten zu behandeln. Wählen Sie den Hersteller und das Druckermodell aus. (Klicken Sie ggf. auf Datenträger, und folgen Sie zur Installation des Druckertreibers den Anweisungen auf dem Bildschirm.) Klicken...
Anschluss aus. Klicken Sie auf Weiter. Fahren Sie im Fenster LPR-kompatiblen Drucker hinzufügen wie folgt vor: ● Geben Sie den DNS-Namen oder die IP-Adresse des HP Jetdirect-Druckservers ein. Hinweis Manche Client-Anwendungen unterstützen nicht die direkte Eingabe von IPv6-Adressen. Jedoch wird die Namensauflösung unterstützt, sofern die entsprechenden IPv6-Einträge im DNS-System konfiguriert sind.
Domänennamen eingeben. Geben Sie im Dialogfeld Name des Druckers oder der Druckerwarteschlange auf dem Server (in Kleinbuchstaben) den Namen der Druckwarteschlange für den HP Jetdirect-Druckserver ein (z. B.: raw, text, auto, binps oder eine benutzerdefinierte Warteschlange). Klicken Sie auf OK.
Druckserver eine IP-Adresse zuweisen. Konfigurieren Sie mit dem HP LaserJet-Dienstprogramm die IP-Adresse des Druckers wie folgt: Doppelklicken Sie im Ordner HP LaserJet auf das Symbol des HP LaserJet-Dienstprogramms. Klicken Sie auf die Schaltfläche Einstellungen. Wählen Sie in der Liste den Eintrag TCP/IP aus, und klicken Sie auf Bearbeiten.
Seite 180
Standardname wird die IP-Adresse des Druckers und als Standardort der Desktopverwendet. Beenden Sie das Programm. Aktuelle Informationen zur Verwendung der HP Jetdirect LPD-Dienste auf Mac OS-Systemen finden Sie unter dem Suchbegriff "LPR printing" auf der Website mit den technischen Informationen von Apple Computer unter http://til.info.apple.com.
Daten zwischen Systemen. Als "FTP-Druck" wird die Methode bezeichnet, Druckdateien über FTP von einem Client-System zu einem Drucker zu senden, der durch einen HP Jetdirect-Druckserver an ein Netzwerk angeschlossen ist. In einer FTP-Drucksitzung stellt der Client eine Verbindung mit dem FTP-Server des HP Jetdirect-Druckservers her und sendet die Druckdatei, die dann vom Druckserver an den Drucker weitergeleitet wird.
Datenverbindung. Dies wird durch den Client veranlasst, der dazu Befehle sendet, für die eine Datenverbindung benötigt wird (wie z. B. die FTP-Befehle ls, dir und put). Obwohl die Befehle ls und dir immer akzeptiert werden, unterstützt der HP Jetdirect-FTP-Server zum Drucken jeweils nur eine Datenverbindung.
Server akzeptiert jeden beliebigen Benutzernamen. Kennwörter werden ignoriert. Wenn die Anmeldung erfolgreich verläuft, wird auf dem Client-System die Meldung "230" angezeigt. Außerdem werden die zum Drucken verfügbaren HP Jetdirect-Anschlüsse angezeigt. Die in diesem Handbuch beschriebenen HP Jetdirect-Druckserver bieten einen einzigen Anschluss (Anschluss 1).
Benutzerbefehle des HP Jetdirect-FTP-Servers (Fortsetzung) Befehl Beschreibung quit oder bye beendet die FTP-Sitzung mit dem HP Jetdirect-Druckserver. quit dir oder ls zeigt den Inhalt des aktuellen Verzeichnisses an. Wenn diese Befehle im Stammverzeichnis eingegeben werden, wird eine Liste der zum Drucken verfügbaren Anschlüsse angezeigt.
HP Color LaserJet 4500” ftp> cd port1 250 Changed directory to “/PORT1” ftp> pwd 257 “/PORT1” is current directory. “HP Color LaserJet 4500” ftp> bin 200 Type set to I. Using binary mode to transfer files. ftp> put d:\atlas\temp\ftp_test.ps 200 PORT command successful.
Druckertyp ab. Nähere Informationen finden Sie im Handbuch des Druckers. Hinweis In diesem Abschnitt werden die EIO-Bedienfeldmenüs des Druckservers HP Jetdirect 635n mit Firmware-Version V31.xx.nn beschrieben. Die internen HP Jetdirect-Druckserver unterstützen die folgenden Bedienfelder für Drucker: ■ Klassisches Bedienfeld Anzeige mit Auswahlschaltflächen für Menüs und Parameter ■...
Bestimmt, ob Sie auf das Jetdirect-Menü zugreifen möchten. NEIN (Standard): HP Jetdirect-Menü umgehen. JA: HP Jetdirect-Menü aufrufen. Sie müssen diese Einstellung jedes Mal ändern, wenn Sie auf das Menü zugreifen möchten. Gibt an, ob der Protokollstapel aktiviert oder deaktiviert ist.
Seite 189
Tabelle C-1 Klassisches HP Jetdirect-Bedienfeldmenü (Fortsetzung) Menüelement Beschreibung ■ AUTO-IP=JA* weist automatisch eine Link-lokale IPv4-Adresse im Format "169.254.x.x" Wenn Sie BOOTP=NEIN*, DHCP=NEIN* und AUTO-IP=NEIN* angeben, können Sie die folgenden TCP/IPv4-Parameter am Bedienfeld manuell festlegen: ■ Jedes Byte der IPv4-Adresse (IP) ■...
Seite 190
SICHERHEIT: Mit dieser Option können Sie eine Seite mit den aktuellen Sicherheitseinstellungen des HP Jetdirect-Druckservers drucken. KFG LINK= Geben Sie an, ob Sie die Netzwerkverbindung des HP Jetdirect-Druckservers manuell konfigurieren möchten. NEIN (Standard): Umgeht die Optionen im Konfigurationsmenü. JA: Zugriff auf die Optionen im Konfigurationsmenü.
Seite 191
Tabelle C-1 Klassisches HP Jetdirect-Bedienfeldmenü (Fortsetzung) Menüelement Beschreibung 100TX AUTO: Die automatische Abstimmung wird auf eine maximale Verbindungsgeschwindigkeit von 100 MBit/s beschränkt. 1000 VOLL: 1000 MBit/s, Vollduplex-Betrieb DEWW Klassisches Bedienfeld...
+ XXXXXXXXXXXX + XXXXXXXXXXXX + XXXXXXXX + XXXXXXXX In grafischen Bedienfeldern können Sie mit einem Nummernblock sowie Navigationsschaltflächen direkt auf HP Jetdirect-Menüelemente zugreifen. Eine Beschreibung der Menüelemente und Optionen finden Sie unter Tabelle C-2 Grafisches HP Jetdirect-Bedienfeldmenü. Tabelle C-2 Grafisches HP Jetdirect-Bedienfeldmenü...
Seite 193
Tabelle C-2 Grafisches HP Jetdirect-Bedienfeldmenü (Fortsetzung) Menüelement Untermenüoptione Zusätzliche Beschreibung der Einstellungen Optionen DHCP-FREIGABE Dieses Menü wird angezeigt, wenn METHODE KONFIG. auf DHCP gesetzt ist und eine DHCP-Lease für den Druckserver besteht. ■ NEIN (Standard): Die aktuelle DHCP-Lease wird gespeichert.
Seite 194
Tabelle C-2 Grafisches HP Jetdirect-Bedienfeldmenü (Fortsetzung) Menüelement Untermenüoptione Zusätzliche Beschreibung der Einstellungen Optionen PRIMÄRER DNS Die IP-Adresse (n.n.n.n) eines primären DNS-Servers. SEKUNDÄRER Die IP-Adresse (n.n.n.n) eines sekundären DNS- Servers (Domain Name System). IPV6- AKTIVIEREN Mit dieser Option können Sie den IPv6-Betrieb auf EINSTELLUNGEN dem Druckserver aktivieren oder deaktivieren.
Seite 195
Tabelle C-2 Grafisches HP Jetdirect-Bedienfeldmenü (Fortsetzung) Menüelement Untermenüoptione Zusätzliche Beschreibung der Einstellungen Optionen AKTIVIEREN: Setzen Sie die Option auf EIN, um die manuelle Konfiguration zu ermöglichen, andernfalls auf AUS. PRÄFIX AUSWÄHLEN: Wählen Sie mit dieser Option ein IPv6-Adressenpräfix aus der Liste der auf dem Druckserver konfigurierten Präfixe aus.
Seite 196
Tabelle C-2 Grafisches HP Jetdirect-Bedienfeldmenü (Fortsetzung) Menüelement Untermenüoptione Zusätzliche Beschreibung der Einstellungen Optionen AUTO (Standard): Der Rahmentyp wird automatisch auf den ersten erkannten Typ gesetzt und entsprechend eingeschränkt. EN_8023, EN_II, EN_8022, EN_SNAP: Rahmentypauswahl für Ethernet-Netzwerke APPLETALK AKTIVIEREN (Nur Ethernet/Fast Ethernet) EIN: Das Protokoll AppleTalk wird aktiviert.
Seite 197
Tabelle C-2 Grafisches HP Jetdirect-Bedienfeldmenü (Fortsetzung) Menüelement Untermenüoptione Zusätzliche Beschreibung der Einstellungen Optionen 10T VOLL hängen vom Druckservermodell ab. Eine der folgenden Verbindungskonfigurationen kann 100TX HALB ausgewählt werden: 100TX VOLL VORSICHT Wenn Sie die Verbindungseinstellung ändern, wird 100TX AUTO möglicherweise die Netzwerkkommunikation mit dem Druckserver und dem Netzwerkgerät...
Seite 198
Anhang C Das HP Jetdirect-EIO-Bedienfeldmenü DEWW...
Seite 202
HAFTUNGSANSPRÜCHE AUF VERTRAGSBASIS, IM HINBLICK AUF GEFÄHRDUNGSHAFTUNG ODER DELIKTHAFTUNG (EINSCHLIESSLICH FAHRLÄSSIGKEIT UND SONSTIGES), DIE AUS DER VERWENDUNG DIESER SOFTWARE ENTSTEHEN, WERDEN AUCH DANN AUSGESCHLOSSEN, WENN AUF DIE MÖGLICHKEIT DIESER SCHÄDEN HINGEWIESEN WURDE. Die Lizenz und die Bedingungen für die Weitergabe von allen öffentlich erhältlichen Versionen oder Ableitungen dieses Codes können nicht verändert werden, d.h.
Sitzung beenden 173 SAM (HP-UX) 162 HP LaserJet-Dienstprogramm FTP-Drucken ausführen 14 TFTP-Konfiguration 33 Umbenennen des Druckers 15 E/A-Karte, STATUS-Meldung 134 HP Support, online 4 HP Web Jetadmin Zertifikate 95 Gateway entfernen 11 Bootptab-Datei 28 EAP-TLS 3, 103 installieren 10 Druckerbedienfeld 65...
Seite 205
IPv6 KNOTENNAME 141 Adresse Druckerbedienfeld 184 KONFIG ÜBER 139 mDNS (Multicast Domain Name eingebetteter Webserver 77 Konfiguration System) Konfiguration 19 HP Web Jetadmin 11 Telnet 55 Konfigurationsseite 140 LPD-Druck 157 TFTP 35 IPX/SPX Softwarelösungen 7 Meldungen Bedienfeldkonfiguration 178, TCP/IP-Netzwerke 23...
Seite 206
AppleTalk (Mac OS) 13 SAP-Intervall 142 Fehlermeldungen 143 SENDEKOLLISIONEN 137 BERECHTIGUNGSFEHLER HP Softwarelösungen 7 SENDEVERZÖG.KOLLISIONEN Konfigurationsseite 131 DRCKOBJ-WARTSCHL- Sicherheitsparameter 135 SERVER x 142 LISTENFHLR 148 statistische Informationen 136 Service Location Protocol (SLP) DRCK-SRVR: PBLIC-KEY- unterstützte Protokolle 2 eingebetteter Webserver 102...
Seite 207
Bedienfeld 186, 187 Softwareinstallation Server 27, 139 klassisches Bedienfeld 180 AppleTalk (Mac OS) 14 TFTP (Trivial File Transfer Telnet 61 HP Web Jetadmin 10 Protocol). Siehe TFTP TFTP 39 Standardeinstellungen. Siehe Transport Layer Security (TLS) 3 VERBINDUNGSVERSUCH ZU Werkseitige...
Seite 208
Eintrag auf Konfigurationsseite 136, 153 Sicherheitsfunktionen 118 Telnet-Konfiguration 54 TFTP-Konfigurationsdatei 34 Zurücksetzen auf werkseitige Standardeinstellungen 122 Index DEWW...
