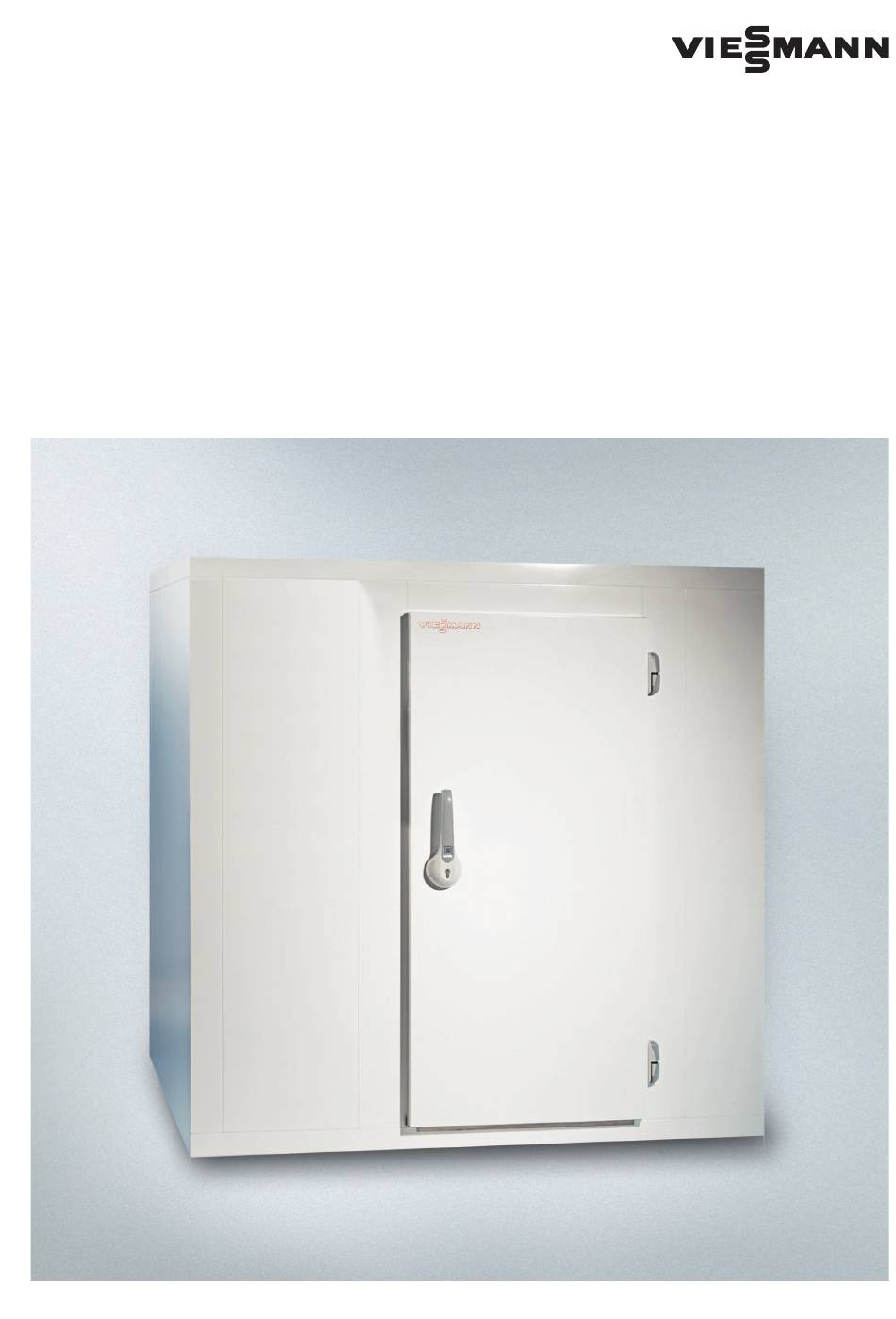

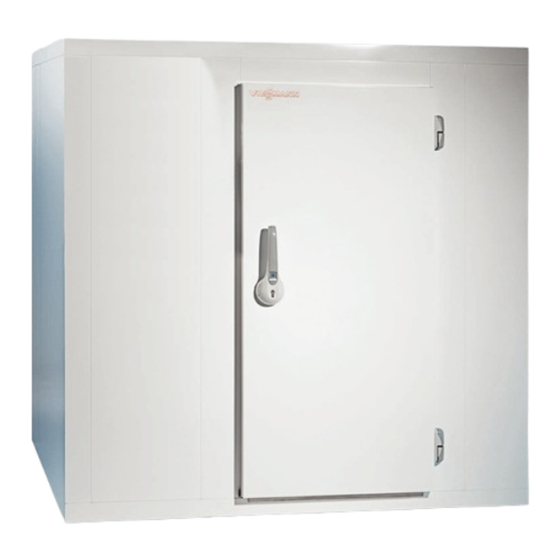

- Seite 1 Technische Beschreibung Datenblatt Kühlzelle TectoCell Compact 80 Kühl- und Tiefkühlzelle TectoCell Compact 100 7771332-03 DE 05/2017 Bitte aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ............................3 1.1 Abmessungen ......................3 1.2 Wärmedämmung ......................3 Eigenschaften und Optionen ............................3 Allgemeines ............................4 Zellenoberflächen ............................4 Polyurethan-Hartschaum ............................4 Verbindung und Stöße der Zellenelemente........................5 Zellenmontage ............................6 Bodenelemente ............................7 8.1 Kühlzellen mit wärmegedämmten Bodenelementen............ 7 8.2 Fugenfreie Edelstahlböden .................. -
Seite 3: Technische Daten
• Schnelle und einfache Montage durch Nut-/Feder- system mit selbstzentrierenden Exzenterspann- schlössern • Leichte Erweiterung und einfache Wiedermontage durch Fugenausbildung ohne Kleber und Silikon • Viessmann Edelstahlböden fugenfrei und stufenlos unterlappt • Rutschfeste Bodenverpressung • Perfekt abgestimmte Systemtechnik mit den optional erhältlichen Kühlaggregaten und Regalsystemen •... -
Seite 4: Allgemeines
3. Allgemeines • Viessmann-Kühlzellenelemente sind mit Cyclo- pentan geschäumtem Polyurethan maßgenau und homogen gefertigt. Sie haben niedrige Wärmeleit- werte, hohe Druckfestigkeit und große Stabilität. • Die Elementverbindung durch Nut- und Federsy- stem und korrosionsgeschützte Exzenterspann- schlösser ermöglicht eine schnelle Montage und Demontage. -
Seite 5: Verbindung Und Stöße Der Zellenelemente
6. Verbindung und Stöße der Zellenelemente Die Verbindung der Sandwich-Zellenelemente (Böden, Wände, Decken) erfolgt durch ein selbstzentrierendes Nut-und Federsystem. In den Elementen sind Exzenterspannschlösser mit Kunststoffgehäuse und korrosionsgeschützten Spannhaken eingeschäumt. Die Spannschlösser sind von innen zu betä- tigen; die Zelle braucht bei der Montage nicht von außen zugänglich zu sein. -
Seite 6: Zellenmontage
7. Zellenmontage Die Zelle ist in einem gut be- und entlüfteten Raum 051-4-0/1 aufzustellen, damit die anfallende Wärme vom Kühlaggregat sicher abgeführt und ein Aufheizen des Aufstellungsraumes vermieden wird. Dadurch reduziert sich die Laufzeit des Kühlaggregates und damit die Stromkosten und das Kühlaggregat wird geschont. Der Abstand der Kühlzelle zur Gebäudewand und der freie Raum über der Zelle muss bei Zellentemperatur im Plusbereich mindestens 50 mm, bei Zellentemperatur im... -
Seite 7: Bodenelemente
Merkmale: • Stöße der Bodenelemente fugenfrei, stufenlos und formschlüssig unterlappt und bei der Montage vernie- tet. • Edelstahloberfläche mit multidirektionaler Rutsch- hemmung (R11) durch spezielle Viessmann-Verpres- Unterlappung der Edelstahlböden sung. • Zulässige Belastungen der Zellenböden: Radlast in N Radlast in N Flächenlast... -
Seite 8: T0-Boden
8. Bodenelemente 8.4 T0-Boden Edelstahlboden für Kühl- und Tiefkühlzellen TectoCell Compact 80, 100. Befahrbar bis 1000 N pro Gummirad. Verbindung T0-Edelstahlboden - Zellenwand ohne Radius 8.5 Compact-Kühlzellen ohne Bodenelemente Bei Betrieb von Zellen im Plus-Temperaturbereich kann die Kühlzelle ohne Bodenelemente aufgestellt wer- den. -
Seite 9: Kühlzellentüren
Cyclopentan. • Türschwellen-Abdeckblech aus Edelstahl bei Zelle mit wärmegedämmten Bodenelementen. 9.2 Türanordnung: bei Kühlzelle TectoCell Compact 80 und 100 • Die Tür kann innerhalb des Rasters an der Türseite angeordnet werden. • Der minimale Abstand der Türöffnung zur Zellenecke beträgt mindestens 450 mm. -
Seite 10: Einbaumaße Der Zellentür
10. Einbaumaße der Zellentür 10.1 Türstock anstelle eines Wand-Mittelelementes Der Türstock kann an jeder Stelle der Zellenwände im Raster 300 mm angeordnet werden. Dabei ist ein Abstand zur Zellenecke nach links oder rechts von mindestens 300 mm erforderlich (siehe Zeichnung, Maß B und C). D und E = Mindestabstand 450. -
Seite 11: Abmessungen/Lieferzeit Norm - Lagerhaltig
12. Abmessungen/Lieferzeit Norm - lagerhaltig Lagerhaltige Kühl- und Tiefkühlzellen: Zellentyp TectoCell Compact 80 TectoCell Compact 100 Außenhöhe mit Standardboden T0 2110 mm 2150 mm 2410 mm 2450 mm 2710 mm 2750 mm Außenhöhe ohne Boden 2045 mm 2065 mm 2345 mm... -
Seite 12: Ausschreibungstexte
Radlast in N Radlast in N Flächenlast Kältemappe > 1 cm , hartes > 4 cm in N/m Bäckereirad Gummirad 1000 30.000 - Standardboden: Edelstahlboden für Kühl- und Tiefkühlzellen TectoCell Compact 80 und 100 (ohne Radius zur Zellenwand). gilt nicht für Bodenelemente... -
Seite 13: Ausschreibungstexte - Spezifikation
14. Ausschreibungstext - Spezifikation Lfd. Gegenstand Einzelpreis Gesamt- zahl preis Viessmann Kühl- und Tiefkühlzelle TectoCell Compact Außenabmessung Gesamt Breite: ___________ mm Länge: ___________ mm Höhe: ___________ mm Zellentyp: o TectoCell Compact 80 Wandstärke 80 mm (U-Wert = 0,25 W/m²K gemäß DIN EN 13165), für Temperaturdifferenzen bis ΔT = 38 K nach DIN 2055... - Seite 14 14. Ausschreibungstext - Spezifikation Lfd. Gegenstand Einzelpreis Gesamt- zahl preis Zubehör Lichtschalter weiß, Aufputz ohne Kabel Mehrpreis: Thermometer Mehrpreis: Druckausgleichsventil Mehrpreis: o Mit Heizung o Ohne Heizung Bis 5 kW Kälteleistung Streifenvorhang für Wandmontage, lichte Weite ______ x ______mm Mehrpreis: Mehrpreis: für Deckenmontage, lichte Weite ______ x ______mm Mehrpreis: Unterbelüftung...
