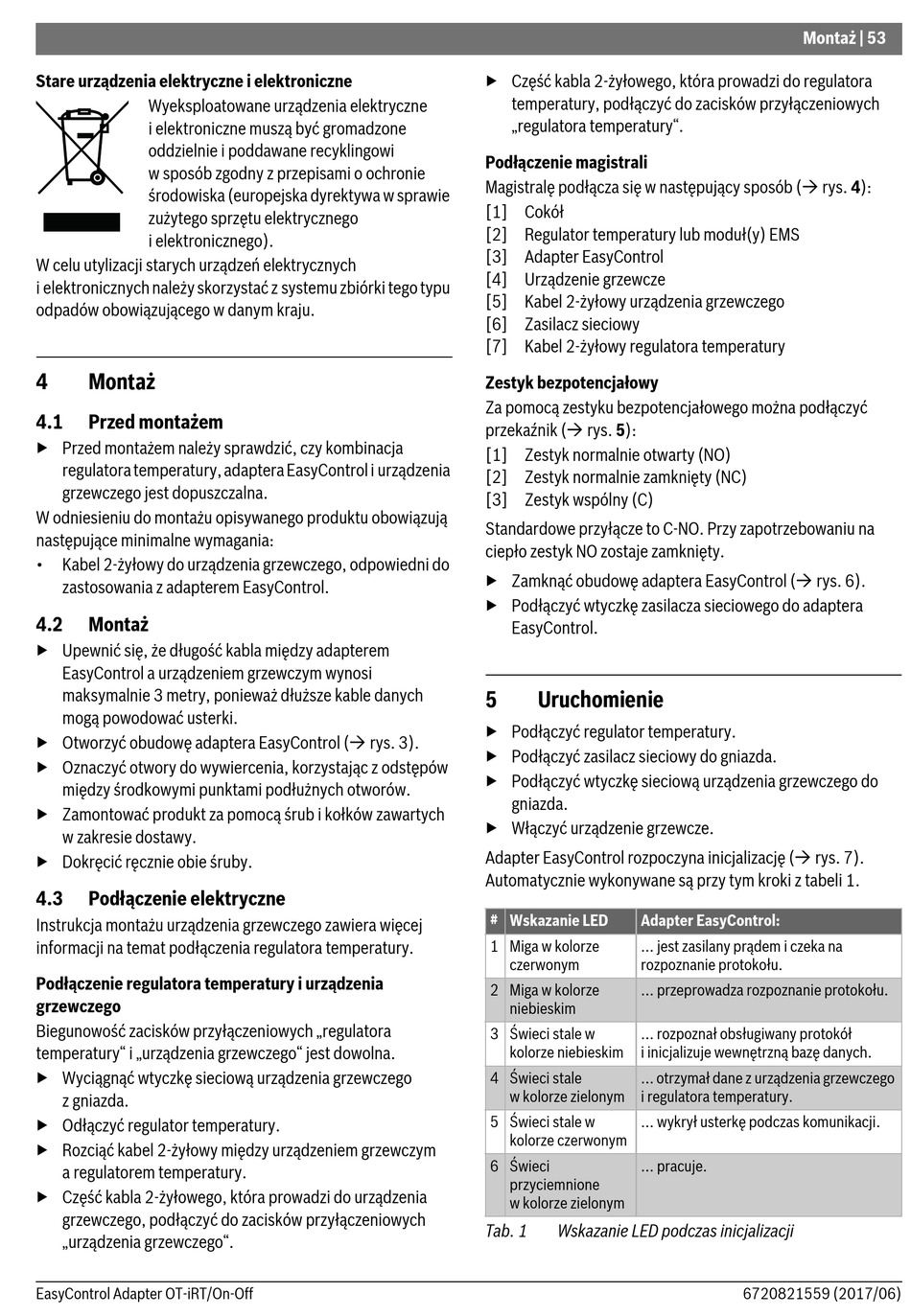

4 Montaż
4.1 Przed montażem
▶ Przed montażem należy sprawdzić, czy kombinacja
regulatora temperatury, adaptera EasyControl i urządzenia
grzewczego jest dopuszczalna.
W odniesieniu do montażu opisywanego produktu obowiązują
następujące minimalne wymagania:
• Kabel 2-żyłowy do urządzenia grzewczego, odpowiedni do
zastosowania z adapterem EasyControl.
4.2 Montaż
▶ Upewnić się, że długość kabla między adapterem
EasyControl a urządzeniem grzewczym wynosi
maksymalnie 3 metry, ponieważ dłuższe kable danych
mogą powodować usterki.
▶ Otworzyć obudowę adaptera EasyControl ( rys. 3).
▶ Oznaczyć otwory do wywiercenia, korzystając z odstępów
między środkowymi punktami podłużnych otworów.
▶ Zamontować produkt za pomocą śrub i kołków zawartych
w zakresie dostawy.
▶ Dokręcić ręcznie obie śruby.
4.3 Podłączenie elektryczne
Instrukcja montażu urządzenia grzewczego zawiera więcej
informacji na temat podłączenia regulatora temperatury.
Podłączenie regulatora temperatury i urządzenia
grzewczego
Biegunowość zacisków przyłączeniowych „regulatora
temperatury" i „urządzenia grzewczego" jest dowolna.
▶ Wyciągnąć wtyczkę sieciową urządzenia grzewczego
z gniazda.
▶ Odłączyć regulator temperatury.
▶ Rozciąć kabel 2-żyłowy między urządzeniem grzewczym
a regulatorem temperatury.
▶ Część kabla 2-żyłowego, która prowadzi do urządzenia
grzewczego, podłączyć do zacisków przyłączeniowych
„urządzenia grzewczego".
EasyControl Adapter OT-iRT/On-Off
▶ Część kabla 2-żyłowego, która prowadzi do regulatora
temperatury, podłączyć do zacisków przyłączeniowych
„regulatora temperatury".
Podłączenie magistrali
Magistralę podłącza się w następujący sposób ( rys. 4):
[1] Cokół
[2] Regulator temperatury lub moduł(y) EMS
[3] Adapter EasyControl
[4] Urządzenie grzewcze
[5] Kabel 2-żyłowy urządzenia grzewczego
[6] Zasilacz sieciowy
[7] Kabel 2-żyłowy regulatora temperatury
Zestyk bezpotencjałowy
Za pomocą zestyku bezpotencjałowego można podłączyć
przekaźnik ( rys. 5):
[1] Zestyk normalnie otwarty (NO)
[2] Zestyk normalnie zamknięty (NC)
[3] Zestyk wspólny (C)
Standardowe przyłącze to C-NO. Przy zapotrzebowaniu na
ciepło zestyk NO zostaje zamknięty.
▶ Zamknąć obudowę adaptera EasyControl ( rys. 6).
▶ Podłączyć wtyczkę zasilacza sieciowego do adaptera
EasyControl.
5

Uruchomienie

▶ Podłączyć regulator temperatury.
▶ Podłączyć zasilacz sieciowy do gniazda.
▶ Podłączyć wtyczkę sieciową urządzenia grzewczego do
gniazda.
▶ Włączyć urządzenie grzewcze.
Adapter EasyControl rozpoczyna inicjalizację ( rys. 7).
Automatycznie wykonywane są przy tym kroki z tabeli 1.
# Wskazanie LED Adapter EasyControl:
1 Miga w kolorze ... jest zasilany prądem i czeka na
czerwonym rozpoznanie protokołu.
2 Miga w kolorze ... przeprowadza rozpoznanie protokołu.
niebieskim
3 Świeci stale w ... rozpoznał obsługiwany protokół
kolorze niebieskim i inicjalizuje wewnętrzną bazę danych.
4 Świeci stale ... otrzymał dane z urządzenia grzewczego
w kolorze zielonym i regulatora temperatury.
5 Świeci stale w ... wykrył usterkę podczas komunikacji.
kolorze czerwonym
6 Świeci ... pracuje.
przyciemnione
w kolorze zielonym
Tab. 1 Wskazanie LED podczas inicjalizacji
