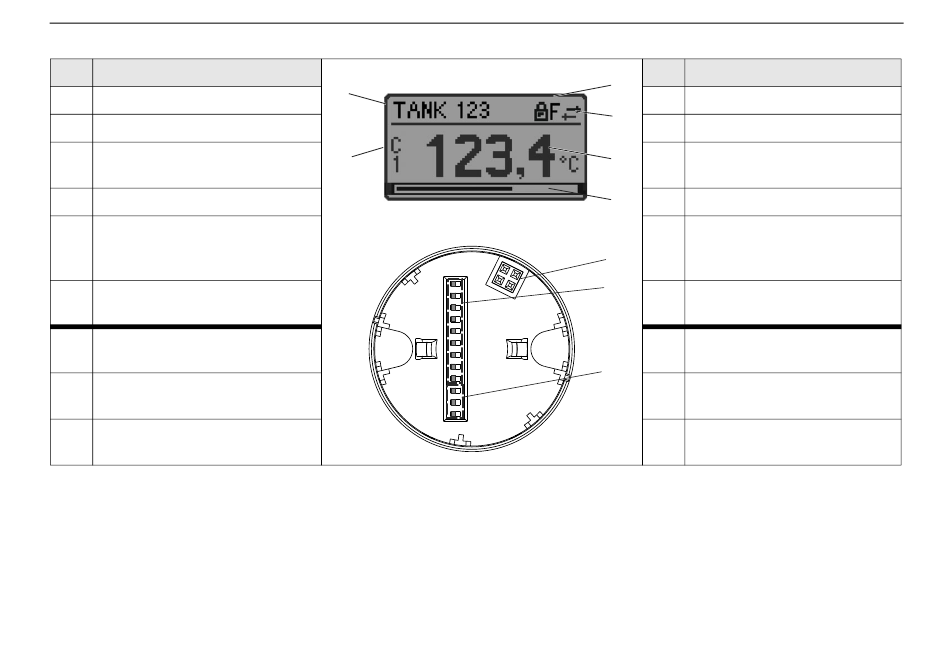

FR Eléments d'affichage et de configuration
Pos. Description
1 Affichage du TAG
2 Configuration verrouillée
3 Affichage
'Communication'
4 Affichage canal C1, C2 (P1, S1)
5 Affichage valeur mesurée et
unité ou message
avertissement/alarme
6 Affichage bargraph (pour trans-
ête HART®)
metteur de t
A Connexion au
transmetteur de tête
B Microcommutateur
adressage
C Microcommutateur setup
Réglage usine micro-commutateur = OFF
Fonctions /Conseils de sécurité Ex voir manuel de
mise en service (BA) et documentation ATEX (XA)
des transmetteurs de tête TMT8x.
Endress+Hauser
IT Display ed elementi operativi
1
4
OFF
ON
1
2
4
8
16
32
64
SW
HW
ADDR
SIM
WRITE LOCK
DISPL. 180°
Pos. Breve descrizione
2
1 Visualizza il TAG
3
2 Configurazione bloccata
5 3 Simbolo 'Comunicazione'
6
4 Display canale C1, C2 (P1, S1)
5 Valore misurato e display o
messaggio di avviso/errore
A
B
6 Visualizza il bargraph (per
trasmettitori da testa HART®)
A Connessione al
trasmettitore da testa
C
B Impostazione indirizzo DIP
switch
C Impostazione DIP switch dis-
positivo
DIP Switch Impostazione predefinita = OFF
Per le informazioni su funzioni /sicurezza Ex
vedere il manuale operativo (BA) e le Istruzioni di
sicurezza ATEX (XA) del trasmettitore da testa
TMT8x.
