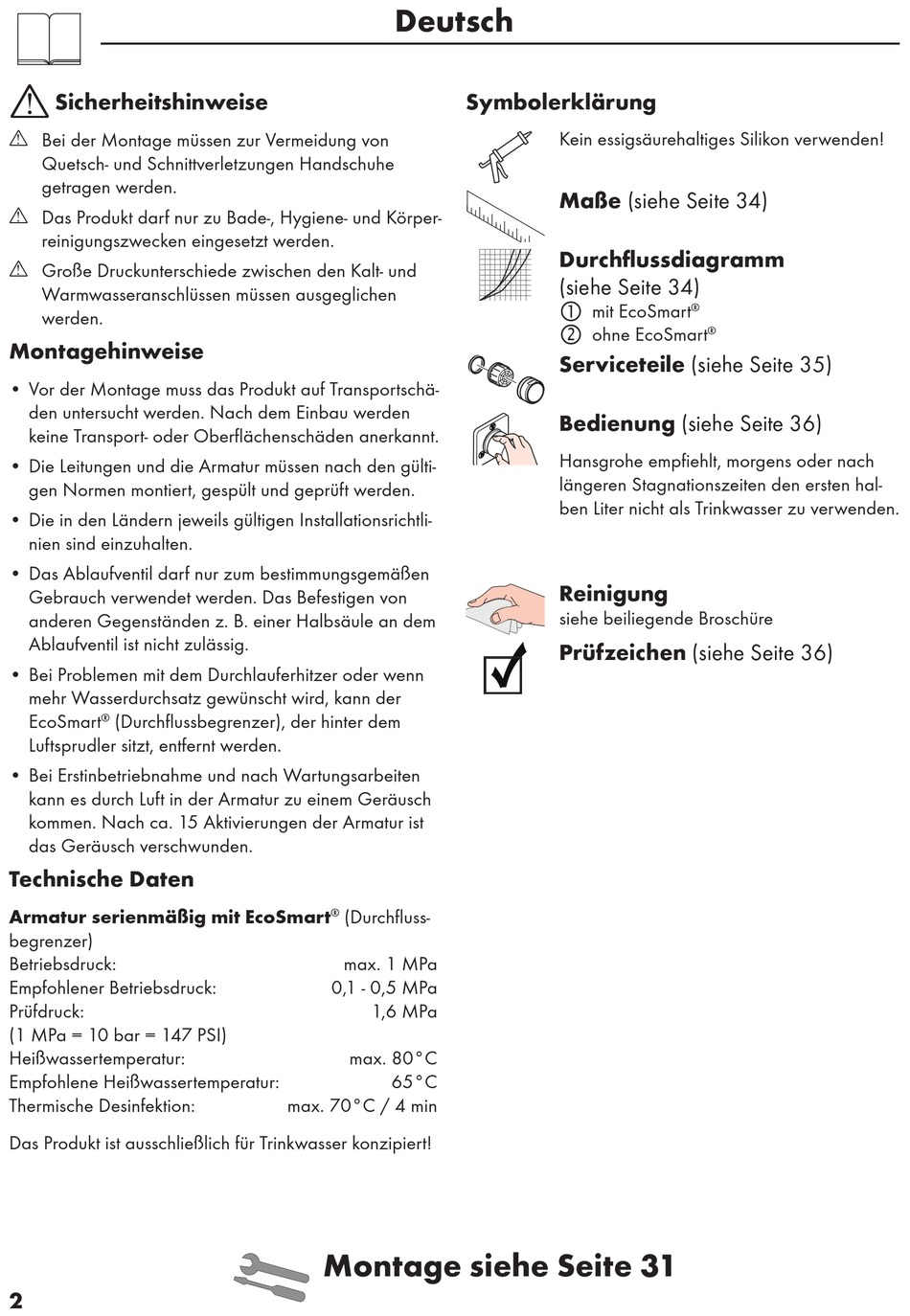

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart (Durchflussbegrenzer), der hinter dem
®
Luftsprudler sitzt, entfernt werden.
• Bei Erstinbetriebnahme und nach Wartungsarbeiten
kann es durch Luft in der Armatur zu einem Geräusch
kommen. Nach ca. 15 Aktivierungen der Armatur ist
das Geräusch verschwunden.
Technische Daten
Armatur serienmäßig mit EcoSmart
begrenzer)
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Thermische Desinfektion:
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
2
Deutsch
(Durchfluss-
®
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
max. 80°C
65°C
max. 70°C / 4 min
Montage siehe Seite 31
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 34)
Durchflussdiagramm
(siehe Seite 34)

mit EcoSmart

ohne EcoSmart
Serviceteile (siehe Seite 35)
Bedienung (siehe Seite 36)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.

Reinigung

siehe beiliegende Broschüre
Prüfzeichen (siehe Seite 36)
®
®
