VisuNet GXP RM-GXP1100 und RM-GXP1200
Mechanische Installation
1. Sichern Sie das Gehäuse manuell (z. B. durch Festhalten), und entfernen Sie alle Schrau-
ben von seiner Rückseite.

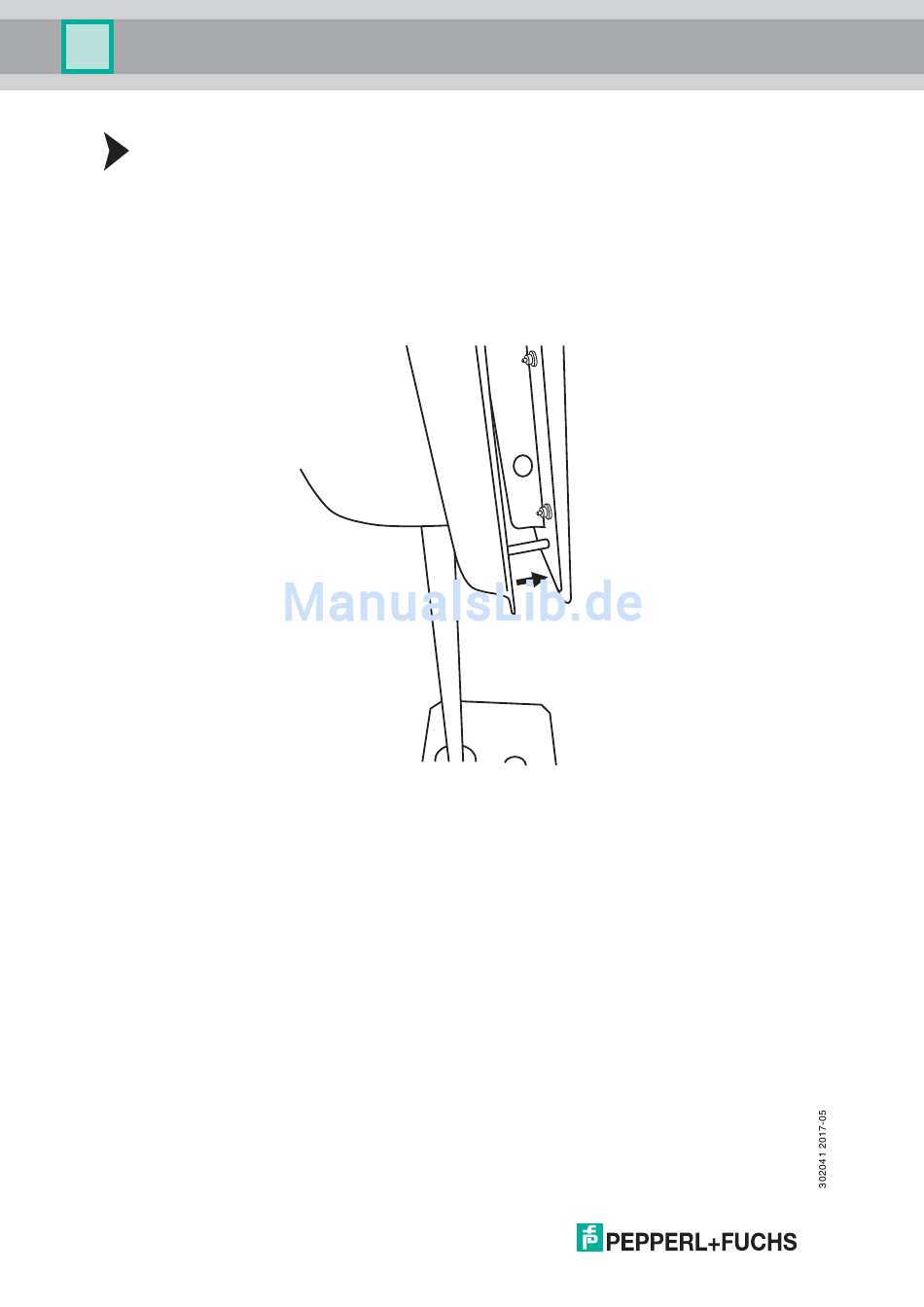

2. Sichern Sie das Gehäuse manuell (z. B. durch Festhalten), und heben Sie die beiden
unteren Ecken des Anzeigefrontrahmens an, bis die Anzeigeeinheit vollständig aus dem
Gehäuse herausgleitet.
3. Sichern Sie das Gehäuse manuell (z. B. durch Festhalten), und schieben Sie die
Anzeigeeinheit um ca. 8 mm nach links, um den Mechanismus zu entriegeln, durch den die
Anzeigeeinheit fixiert wird.
4. Sichern Sie das Gehäuse manuell (z. B. durch Festhalten), und öffnen Sie das Gehäuse,
indem Sie die Anzeigeeinheit entfernen.
