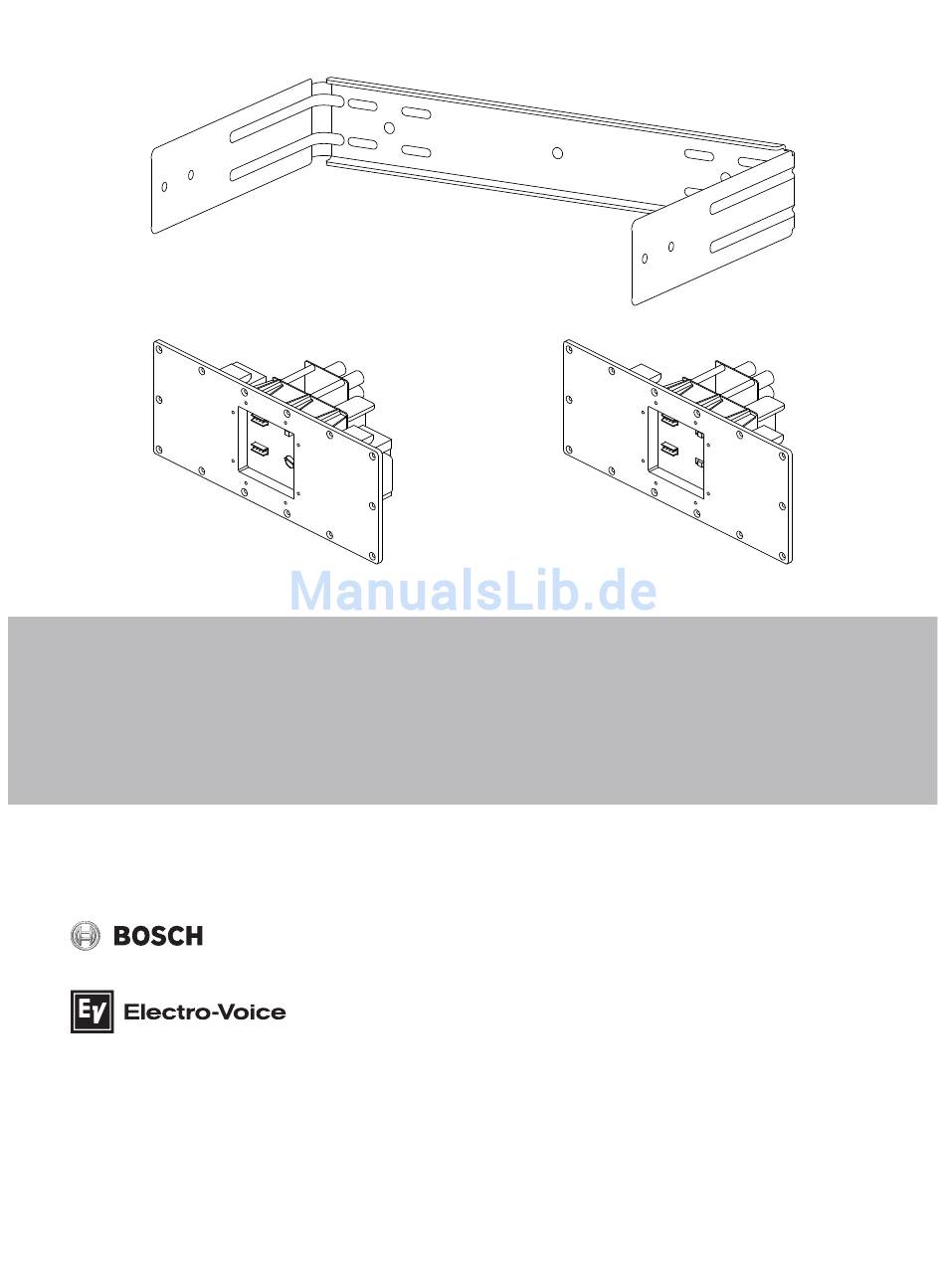

- Seite 1 Zubehör für Dual-10"-Aufbau-Subwoofer Original parts for: de | Installation note...
-
Seite 2: Inhaltsverzeichnis
Surface Mount 10” Subwoofer de | Inhaltsverzeichnis Accessories Inhaltsverzeichnis Sicherheitshinweise Aufhängung Hinweise Kurzinformation Einführung Montage Installieren der U-Halterung Installieren der Transformatoreinheit Installieren der Crossovereinheit Technische Daten Abmessungen 2017.09 | 01 | Installation note Electro-Voice | Bosch Security Systems B.V. -
Seite 3: Sicherheitshinweise
Wege sowie durch Fotokopieren, Aufzeichnen oder andere Methoden. Informationen darüber, wie Sie eine Genehmigung für den Nachdruck oder die Verwendung von Auszügen einholen, erhalten Sie von Bosch Security Systems, Inc Inhalte und Abbildungen können ohne Vorankündigung geändert werden. Electro-Voice | Bosch Security Systems B.V. -
Seite 4: Kurzinformation
UB-10DB U-Halterung für 10"-Subwoofer schwarz UB-10DW U-Halterung für 10"-Subwoofer weiß IP-10D-TB Übertragereingang 10"-Subwoofer schwarz IP-10D-TW Übertragereingang 10"-Subwoofer weiß IP-10D-CB Eingang Crossover 10"-Subwoofer schwarz IP-10D-CW Eingang Crossover 10"-Subwoofer weiß 2017.09 | 01 | Installation note Electro-Voice | Bosch Security Systems B.V. -
Seite 5: Einführung
Wandaufbausubwoofer 2x 10" schwarz LB20-SW400-L Wandaufbausubwoofer 2x 10" weiß Bitte lesen Sie dieses Handbuch, um sich vor der Verwendung der Produkte mit den Sicherheitshinweisen und Anwendungen vertraut zu machen. Electro-Voice | Bosch Security Systems B.V. Installation note 2017.09 | 01 |... -
Seite 6: Montage
Gehen Sie wie folgt vor, um den Subwoofer in einer horizontalen, abwärts gerichteten Position aufzuhängen: Installieren Sie zwei geeignete geschmiedete 8-mm-Ösenschrauben mit Sicherungsscheiben (Ösenschrauben und Sicherungsscheiben nicht im Lieferumfang enthalten) an den Aufhängepunkten der U-Halterung. 2017.09 | 01 | Installation note Electro-Voice | Bosch Security Systems B.V. - Seite 7 Sicherungspunkt. Hängen Sie den Subwoofer mit geeignetem Zubehör und Stahlseil an den Ösenschrauben auf. Sichern Sie den Subwoofer mithilfe von geeignetem Zubehör und Stahlseil an der Ösenschraube. Electro-Voice | Bosch Security Systems B.V. Installation note 2017.09 | 01 |...
-
Seite 8: Installieren Der Transformatoreinheit
Gehen Sie wie folgt vor, um die Transformatoreinheit zu montieren: Entfernen Sie die Standardeinheit. Ziehen Sie die Standardeinheit ab. Schließen Sie die Transformatoreinheit an. Installieren Sie die Transformatoreinheit. Installieren Sie die Wetterabdeckung, falls vorhanden. 2017.09 | 01 | Installation note Electro-Voice | Bosch Security Systems B.V. -
Seite 9: Installieren Der Crossovereinheit
Gehen Sie wie folgt vor, um die Crossovereinheit zu montieren: Entfernen Sie die Standardeinheit. Ziehen Sie die Standardeinheit ab. Schließen Sie die Crossovereinheit an. Installieren Sie die Crossovereinheit. Installieren Sie die Wetterabdeckung, falls vorhanden. Electro-Voice | Bosch Security Systems B.V. Installation note 2017.09 | 01 |... -
Seite 10: Technische Daten
Abmessungen (H x B x T): 250 x 240 x 460 mm Nettogewicht: 1,71 kg Versandgewicht: 2,34 kg Tabelle 5.3: Crossovereinheit Abmessungen Die Abmessungen der U-Halterung sind nicht maßstabsgetreu und dienen nur als Referenz. 2017.09 | 01 | Installation note Electro-Voice | Bosch Security Systems B.V. - Seite 11 [8.66 in] 2x 21.0 mm [2x 0.82 in] 316.0 mm [12.44 in] 2x 21.0 mm [2x 0.82 in] 3x 50.0 mm [3x 1.97 in] Abbildung 5.1: Abmessungen – 10"-U-Halterung Electro-Voice | Bosch Security Systems B.V. Installation note 2017.09 | 01 |...
- Seite 12 Bosch Sicherheitssysteme GmbH Bosch Security Systems, Inc Robert-Bosch-Ring 5 12000 Portland Avenue South 85630 Grasbrunn Burnsville MN 55337 Germany www.boschsecurity.com www.electrovoice.com © Bosch Sicherheitssysteme GmbH, 2017...
