2 Leistungsverstärker und Subwoofer anschließen
Verbinden Sie den Leistungsverstärker und (aktiven) Subwoofer mit dem Gerät.
Anschließen eines Leistungsverstärkers
Verbinden Sie die Eingangsbuchsen Ihres Leistungsverstärkers mit den Buchsen PRE OUT des
Geräts, so dass die am Gerät gewählte Audioquelle zur Wiedergabe an den Leistungsverstärker
ausgegeben werden kann.
Wählen Sie für die einzelnen Kanäle je nach den verfügbaren Eingangsbuchsen Ihres
Leistungsverstärkers entweder eine (symmetrische) XLR- oder eine (unsymmetrische)
Cinch-Verbindung aus.
X
Die XLR-Buchsen und Cinch-Buchsen der einzelnen Kanäle geben dieselben Signale aus.
Vorsicht
Um laute oder abnormale Geräusche zu vermeiden, ziehen Sie das Netzkabel des Geräts ab und schalten
Sie den Leistungsverstärker aus, bevor Sie Verbindungen vornehmen.
■

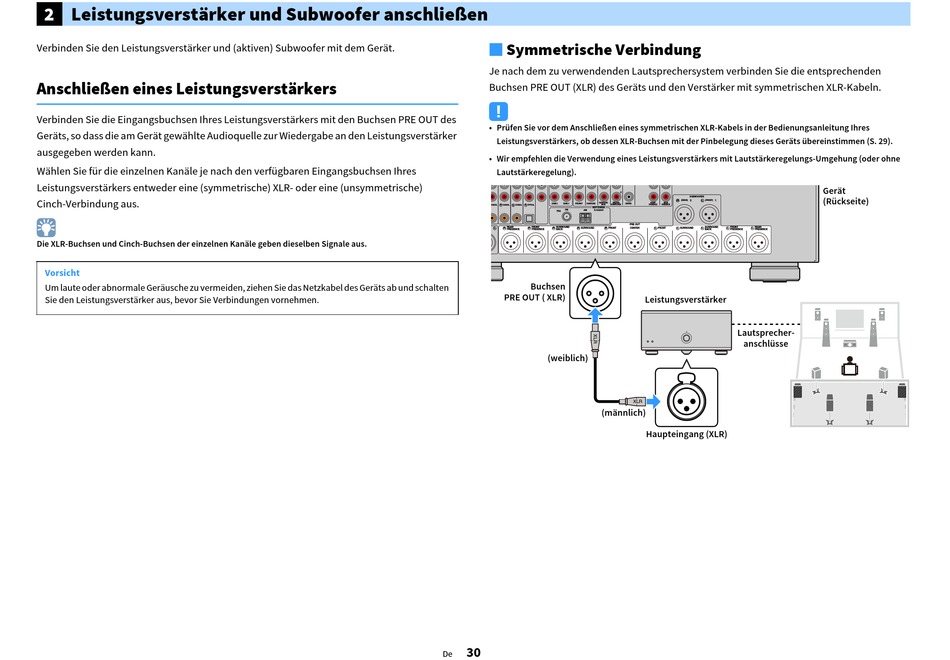

Symmetrische Verbindung

Je nach dem zu verwendenden Lautsprechersystem verbinden Sie die entsprechenden
Buchsen PRE OUT (XLR) des Geräts und den Verstärker mit symmetrischen XLR-Kabeln.
Y
• Prüfen Sie vor dem Anschließen eines symmetrischen XLR-Kabels in der Bedienungsanleitung Ihres
Leistungsverstärkers, ob dessen XLR-Buchsen mit der Pinbelegung dieses Geräts übereinstimmen (S. 29).
• Wir empfehlen die Verwendung eines Leistungsverstärkers mit Lautstärkeregelungs-Umgehung (oder ohne
Lautstärkeregelung).
2
SURROUND (REAR)
ZONE 2 ZONE 3 FRONT SURROUND
4 BACK SUBWOOFER
COAXIAL COAXIAL 5 COAXIAL 6 OPTICAL
ANTENNA
FM AM (2 RADIO)
75
REAR FRONT SURROUND
L R R R R SURROUND R FRONT
PRESENCE PRESENCE BACK
Buchsen
PRE OUT ( XLR)
(weiblich)
(männlich)
30
De
SUBWOOFER
R (REAR) 2 L (FRONT) 1
FRONT REAR
CENTER
PRESENCE PRESENCE
PRE OUT
SURROUND FRONT REAR
CENTER L FRONT L SURROUND L L L
BACK PRESENCE PRESENCE
Leistungsverstärker
Lautsprecher-
anschlüsse
XLR
Haupteingang (XLR)
Gerät
(Rückseite)
