Beskrivning Av Delarna - Hitachi HC-A8MB Installations- Und Betriebshandbuch

Installation

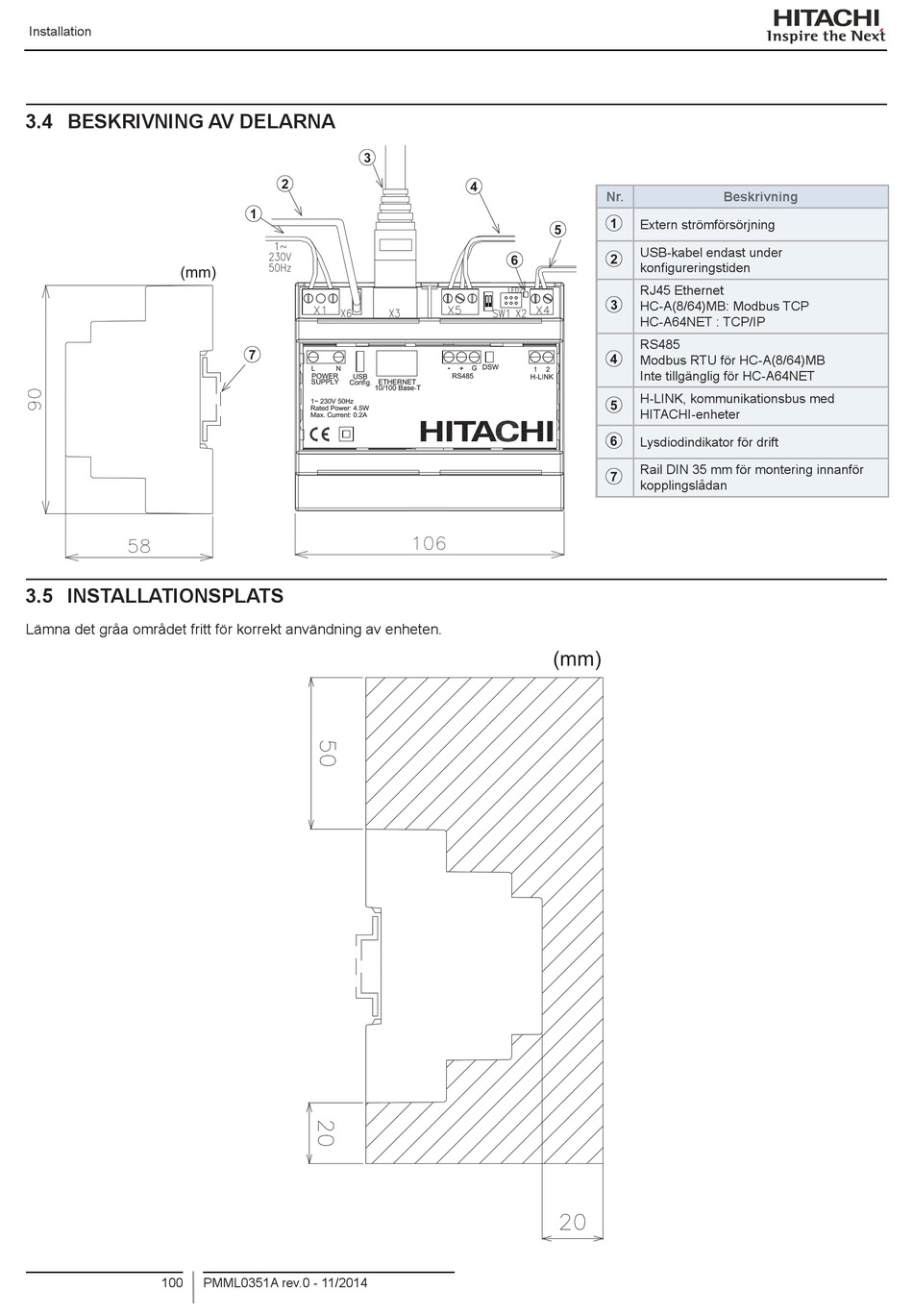

3.4 BESKRIVNING AV DELARNA

(mm)
3.5 INSTALLATIONSPLATS
Lämna det gråa området fritt för korrekt användning av enheten.
100




PMML0351A rev.0 - 11/2014

Nr.









(mm)
Beskrivning
Extern strömförsörjning
USB-kabel endast under
konfigureringstiden
RJ45 Ethernet
HC-A(8/64)MB: Modbus TCP
HC-A64NET : TCP/IP
RS485
Modbus RTU för HC-A(8/64)MB
Inte tillgänglig för HC-A64NET
H-LINK, kommunikationsbus med
HITACHI-enheter
Lysdiodindikator för drift
Rail DIN 35 mm för montering innanför
kopplingslådan
