4. Elektrische Anschlüsse
Öffnen Sie die Abdeckung des Schaltkastens.
① Öffnen Sie das EEV des Innengerätes im Vakuum-Betrieb der AG-Einstellungen.
② Trennen Sie den Anschluss des Innengeräte-EEV von der Leiterplatine und drücken Sie die Reset-Taste
der Außengeräteplatine.
Wiederholen Sie nach Anschluss des Innengeräte-EEV die Schritte ① & ②.
Schließen Sie dann den EEV-ANSCHLUSS des EEV-BAUSATZES an der Leiterplatine des Innengerätes an.
Schließen die Abdeckung des Schaltkastens.

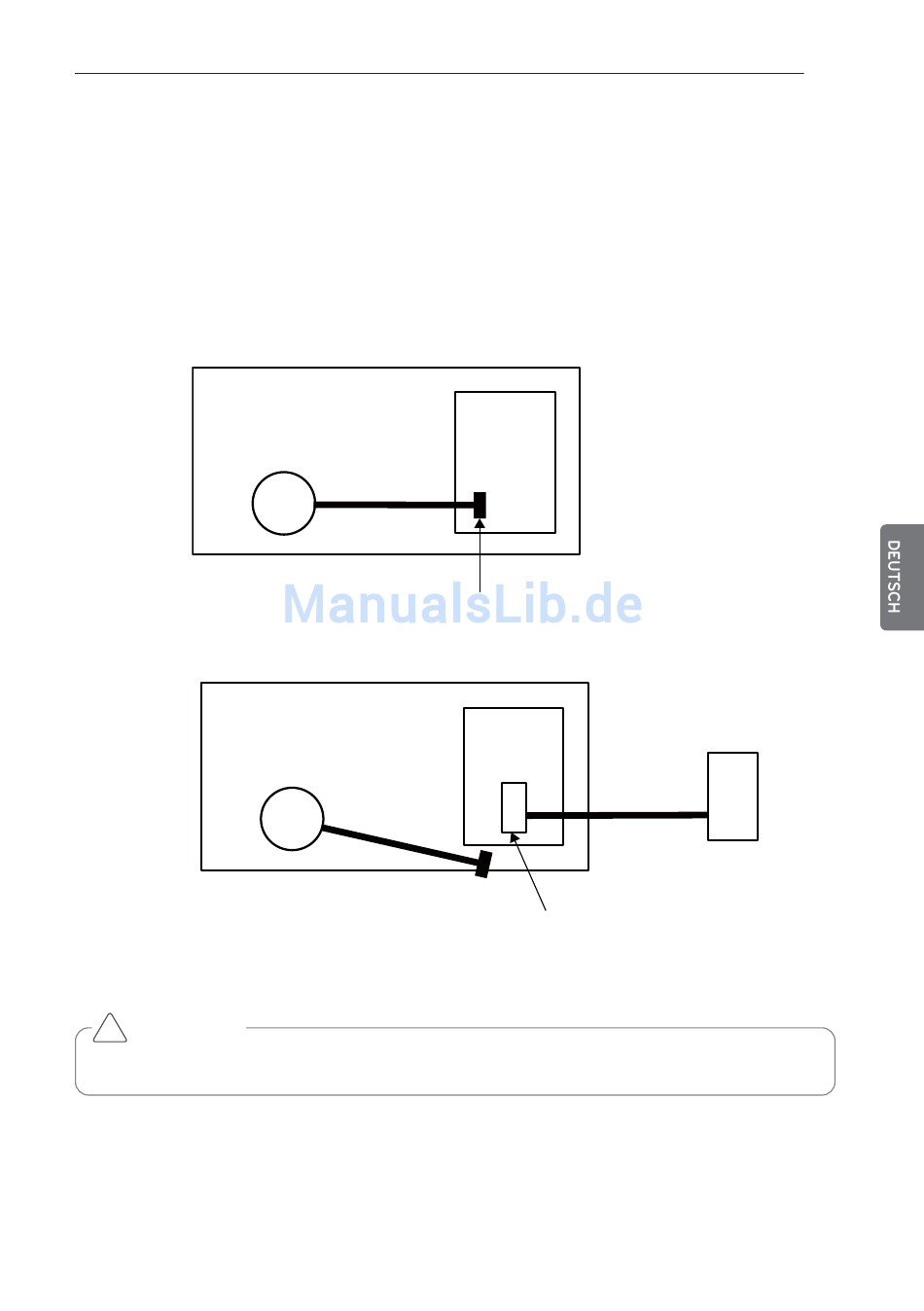

Innengerät
Schaltkasten
EEV
CN-EEV
④ Schließen Sie nun die Anschlussleitung des EEV-Bausatzes an die Leiterplatine des Innengerätes an.
Innengerät
Schaltkasten
EEV-BAUSATZ
EEV
CN-EEV
⑤ Schließen die Abdeckung des Schaltkastens.
VORSICHT
!
• Stellen Sie vor Anschluss der Kabel sicher, dass das Gerät ausgeschaltet ist.
