Viessmann DIVICON Montageanleitung Seite 26

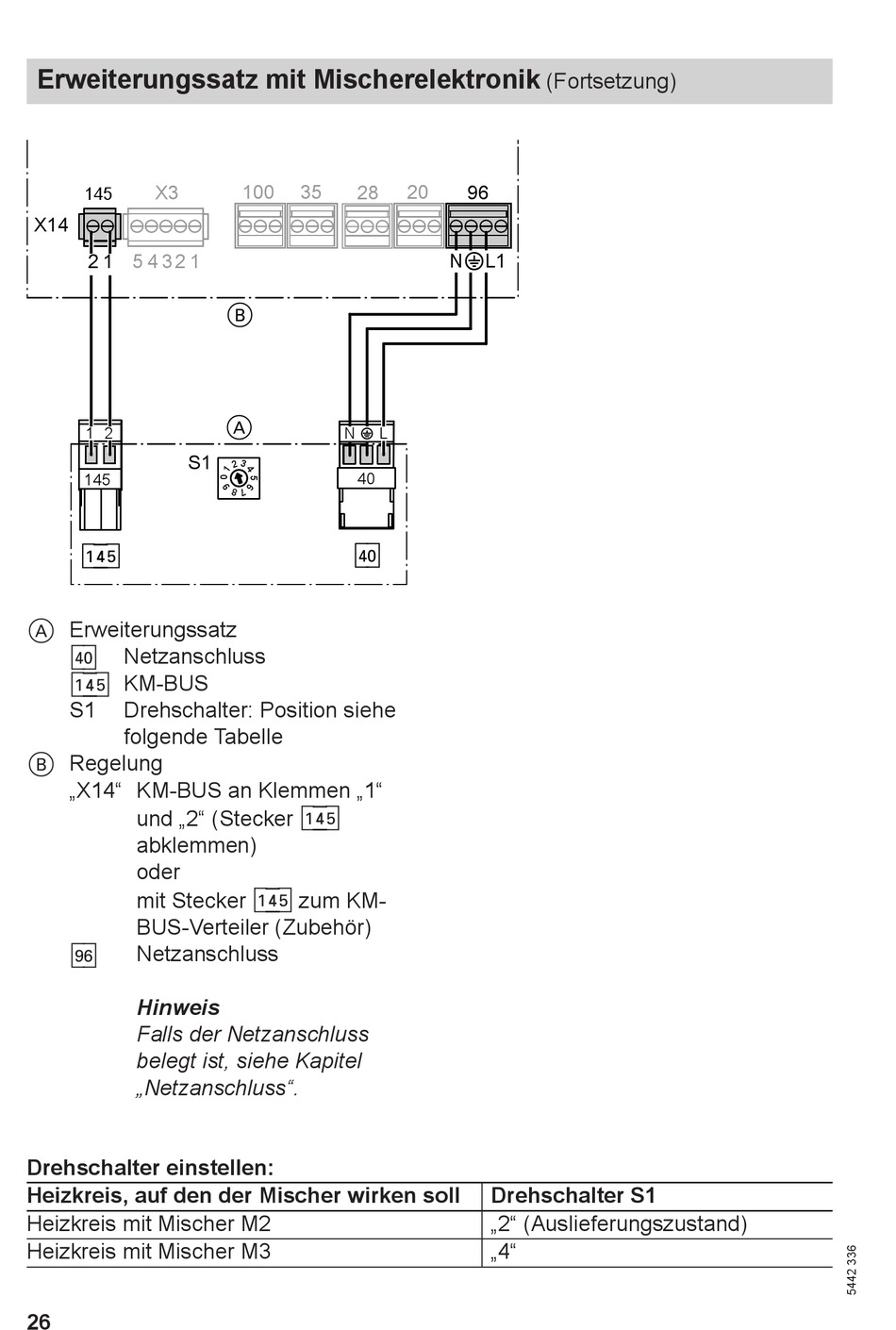

Erweiterungssatz mit Mischerelektronik
X3
145
X14
2 1 5 4 3 2 1
1 2
S1
145
aVG
A Erweiterungssatz
Netzanschluss
fÖ
aVG KM-BUS
S1 Drehschalter: Position siehe
folgende Tabelle
B Regelung
„X14" KM-BUS an Klemmen „1"
und „2" (Stecker aVG
abklemmen)
oder
mit Stecker aVG zum KM-
BUS-Verteiler (Zubehör)
Netzanschluss
lH
Hinweis
Falls der Netzanschluss
belegt ist, siehe Kapitel
„Netzanschluss".
Drehschalter einstellen:
Heizkreis, auf den der Mischer wirken soll
Heizkreis mit Mischer M2
Heizkreis mit Mischer M3
26
100 35 28
B
A
N L
40
fÖ
(Fortsetzung)
20 96
N?L1
Drehschalter S1
„2" (Auslieferungszustand)
„4"
