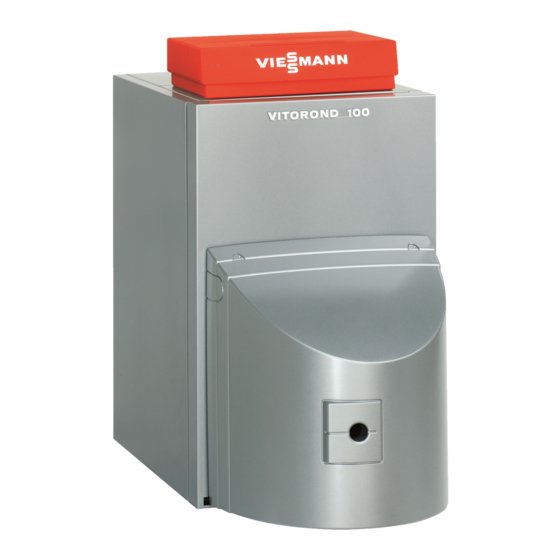

Viessmann VITOROND 100 VR2B Serviceanleitung

Öl-/gas-heizkessel
Vorschau ausblenden Andere Handbücher für VITOROND 100 VR2B:
Inhaltsverzeichnis

Werbung

Quicklinks

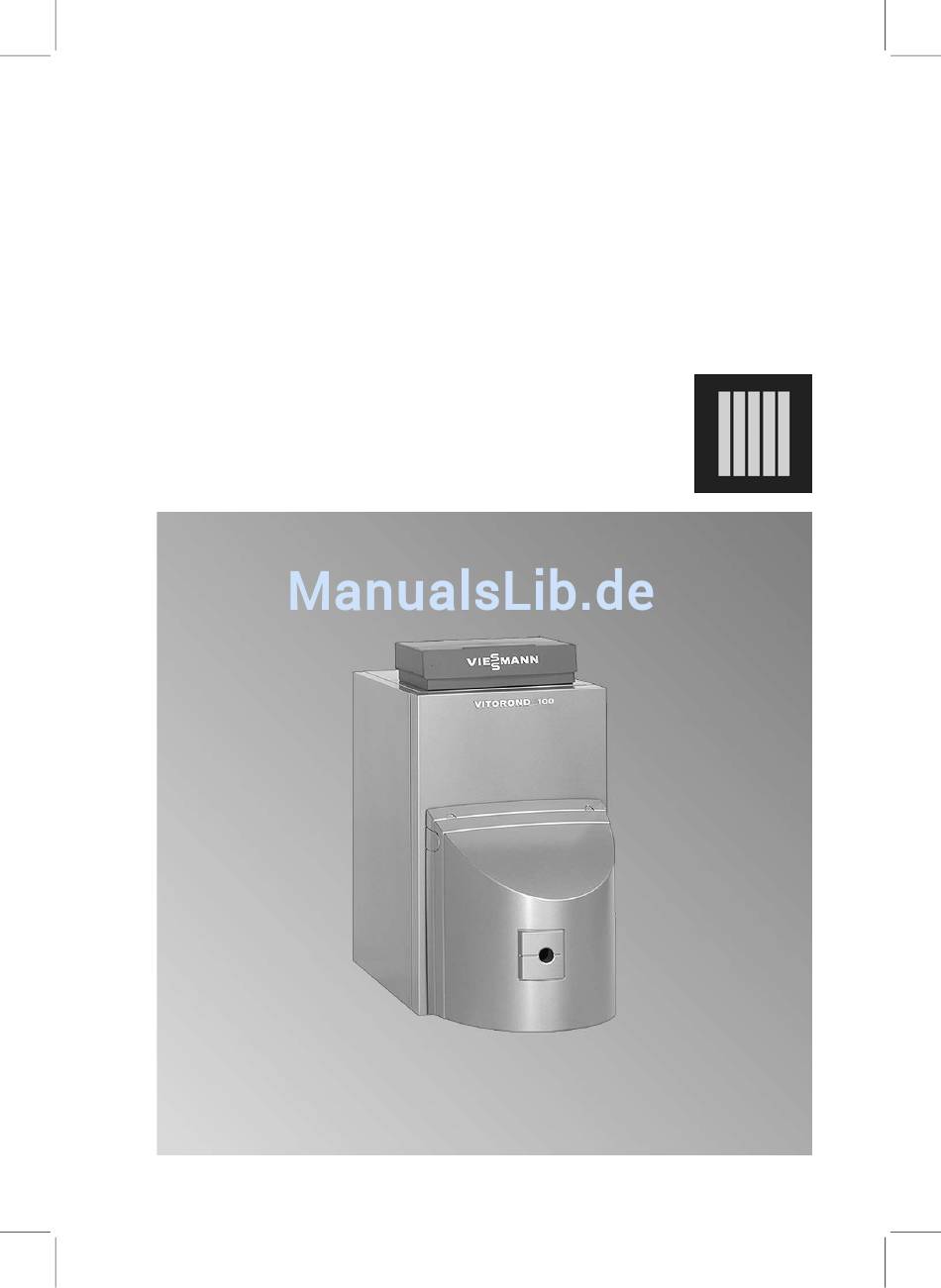

VIESMANN
Serviceanleitung
für die Fachkraft
Vitorond 100
Typ VR2B
15 bis 33 kW
Öl-/Gas-Heizkessel
VITOROND 100
Bitte aufbewahren!
5681 660
1/2006

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOROND 100 VR2B

Inhaltszusammenfassung für Viessmann VITOROND 100 VR2B

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitorond 100 Typ VR2B 15 bis 33 kW Öl-/Gas-Heizkessel VITOROND 100 Bitte aufbewahren! 5681 660 1/2006...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen, die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden.
  • Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen zu Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Bei Brennstoff Gas den Gasab- Achtung sperrhahn schließen und gegen...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ..... Weitere Angaben zu den Arbeitsschritten ............ Einzelteillisten ..................13 Protokolle....................16 Technische Daten ..................17 Bescheinigungen Konformitätserklärung ................18 Herstellerbescheinigung gemäß 1. BlmSchV..........19...

  • Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Anlage in Betrieb nehmen ..........2.

  • Seite 6: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Anlage in Betrieb nehmen 1. Prüfen, ob die Zuluftöffnung des 3. Rückschlagklappen öffnen. Aufstellraums geöffnet ist. 4. Heizungsanlage mir Wasser füllen 2. Vordruck des Membran-Ausdeh- und entlüften, bis der Fülldruck nungsgefäßes prüfen. größer (0,1 bis 0,2 bar) als der Vor- Falls der Vordruck des Membran- druck des Membran-Ausdehnungs-...

  • Seite 7: Nebenluftvorrichtung Vitoair Schließen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Nebenluftvorrichtung Vitoair schließen (falls vorhanden) 1. Drehknopf A am Motor der Vitoair eindrücken und in Stellung drehen. 2. Regelscheibe mit Riegel B fest- stellen. Kesseltür öffnen und Wirbulatoren herausziehen und reini- Hinweis Bei Gasbrenner Gasanschlussrohr abbauen.

  • Seite 8: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Wirbulatoren (siehe Seite 13)

  • Seite 9: Heizfläche, Abgasabzug Und Abgasrohr Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche, Abgasabzug und Abgasrohr reinigen A Reinigungsbürste (Zubehör) Dichtungen und Wärmedämmteile prüfen 1. Dichtungen und Dichtschnüre der 2. Wärmedämmteile von Brennkam- Kesseltür auf Beschädigungen prü- mer und Kesseltür auf Beschädi- fen. gungen prüfen.
  • Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Wirbulatoren (siehe Seite 13)

  • Seite 11: Membran-Ausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Membran-Ausdehnungsgefäß und Druck der Anlage prüfen 1. Anlage so weit entleeren bis Mano- meter 0 anzeigt bzw. Kappenven- til am Membran- Ausdehnungsgefäß schließen und heizwasserseitigen Druck im Membran-Ausdehnungsgefäß abbauen. 2. Falls der Vordruck des Membran- Ausdehnungsgefäßes niedriger ist als der statische Druck der Anlage, so viel Stickstoff nachfüllen, bis der...

  • Seite 12: Nebenluftvorrichtung Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Nebenluftvorrichtung prüfen (falls vorhanden) Riegel an der Regelscheibe lösen. Hinweis Bei Betrieb des Brenners muss die Regelscheibe frei pendeln. Zuluftverbindung zum Brenner prüfen (falls vorhanden) Bei raumluftunabhängigem Betrieb Zuluftanschluss auf Beschädigungen prüfen, ggf.

  • Seite 13: Einzelteillisten

    Einzelteillisten Einzelteillisten Hinweise für Ersatzbestellungen! Best.-Nr. und Herst.-Nr. (siehe Typenschild) sowie die Positionsnummer des Einzelteiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. 001 Tauchhülse 205 Hinterblech 002 Wärmedämmblock für Kesseltür 206 Wärmedämm-Matte hinten 003 Kesseltür 207 Vorderblech 004 Scharnierbügel 208 Haltewinkel 005 Dichtpackung 12 x 16 x 1774 mm...
  • Seite 14 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 15 Einzelteillisten Einzelteillisten (Fortsetzung)

  • Seite 16: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...

  • Seite 17: Technische Daten

    Technische Daten Technische Daten Nenn-Wärmeleis- tung Produkt-ID-Nummer gemäß Wirkungs- CE-0645 AU 114 gradrichtlinie gemäß Gasgeräte- CE-0197 AU 21 richtlinie Heizgasseitiger Widerstand mbar 0,06 0,07 0,08 0,08 0,10 Notwendiger mbar 0,05 0,05 0,05 0,05 0,05 Förderdruck Abgastemperatur bei Kesselwasser- °C temp. 40 °C bei Kesselwasser- °C temp.

  • Seite 18: Bescheinigungen Konformitätserklärung

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitorond 100 mit den folgenden Normen übereinstimmt: EN 267 EN 303 EN 676 EN 15 035 (bei raumluftunabhängigem Betrieb) EN 50 082-1...

  • Seite 19: Herstellerbescheinigung Gemäß 1. Blmschv

    Bescheinigungen Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, bestätigen, dass folgende Produkte die nach 1. BImSchV § 7 (2) geforderten NO -Grenz- werte einhält: Heizkessel-Brenner-Einheit Heizkessel Vitorond 100 mit Öl-Gebläsebrenner Vitorond 100 Vitorond 100 mit Gas-Gebläsebren- Allendorf, den 2.
  • Seite 20 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
