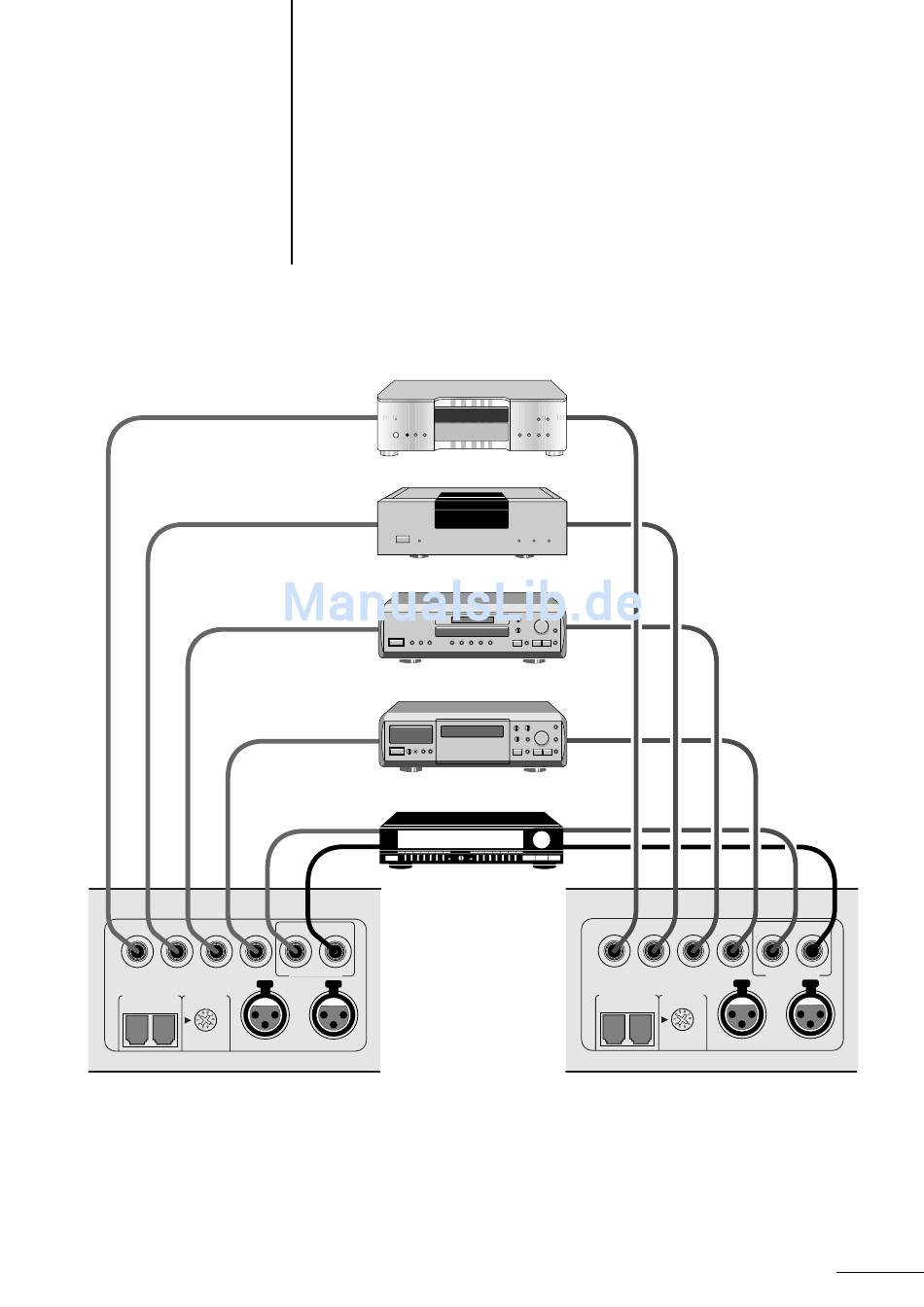

Anschließen an andere AV-Komponenten mit Cinchkabeln
Beispiel: Herstellen von Stereo-Anschlüssen
LINE 1
LINE 2
LINE 3
COMMUNICATION
AMPLIFIER
JACKS
ID SELECTOR
IN
OUT
AX-M9000: Gerät für den rechten Kanal
* Die EXT PROCESSOR-Buchsen an diesem Gerät sind für den Anschluss eines Equalizers oder einer anderen
analogen Komponente gedacht (digitale Verbindung nicht möglich). Man kann dort aber auch ein Aufnahmegerät
anschließen, indem man die IN-Buchse für die Wiedergabe und die OUT-Buchse für die Aufnahme nutzt.
Anschlüsse
• Vor Herstellen der Anschlüsse vergewissern Sie sich, dass alle Komponenten
ausgeschaltet und die Netzkabel nicht mit Steckdosen verbunden sind.
• Material und Aufbau der Verbindungskabel können die Klangqualität subtil
beeinflussen. Verbindungskabel befinden sich nicht im Lieferumfang des Geräts.
Sie müssen separat gekauft werden.
DVD Audio/Video-Player XV-D9000
Weitere Komponente
Weitere Komponente
Weitere Komponente
LINE 4
IN
OUT
EXT PROCESSOR
LINE 5
LINE 6
Equalizer usw.*
LINE 1
COMMUNICATION
AX-M9000: Gerät für den linken Kanal
LINE 2
LINE 3
LINE 4
IN
EXT PROCESSOR
AMPLIFIER
JACKS
ID SELECTOR
IN
OUT
LINE 5
OUT
LINE 6
7
