DIFFUSORI
Non mancare di seguire le seguenti norme:
• Non collegare i terminali "·" dei diffusori ad un punto comune.
• L'unità non può essere usata qualora si colleghino tutti i diffusori con lo stesso cavo. Ciascun
diffusore deve essere infatti collegato con un cavo indipendente. Se necessario, rifare i
collegamenti.

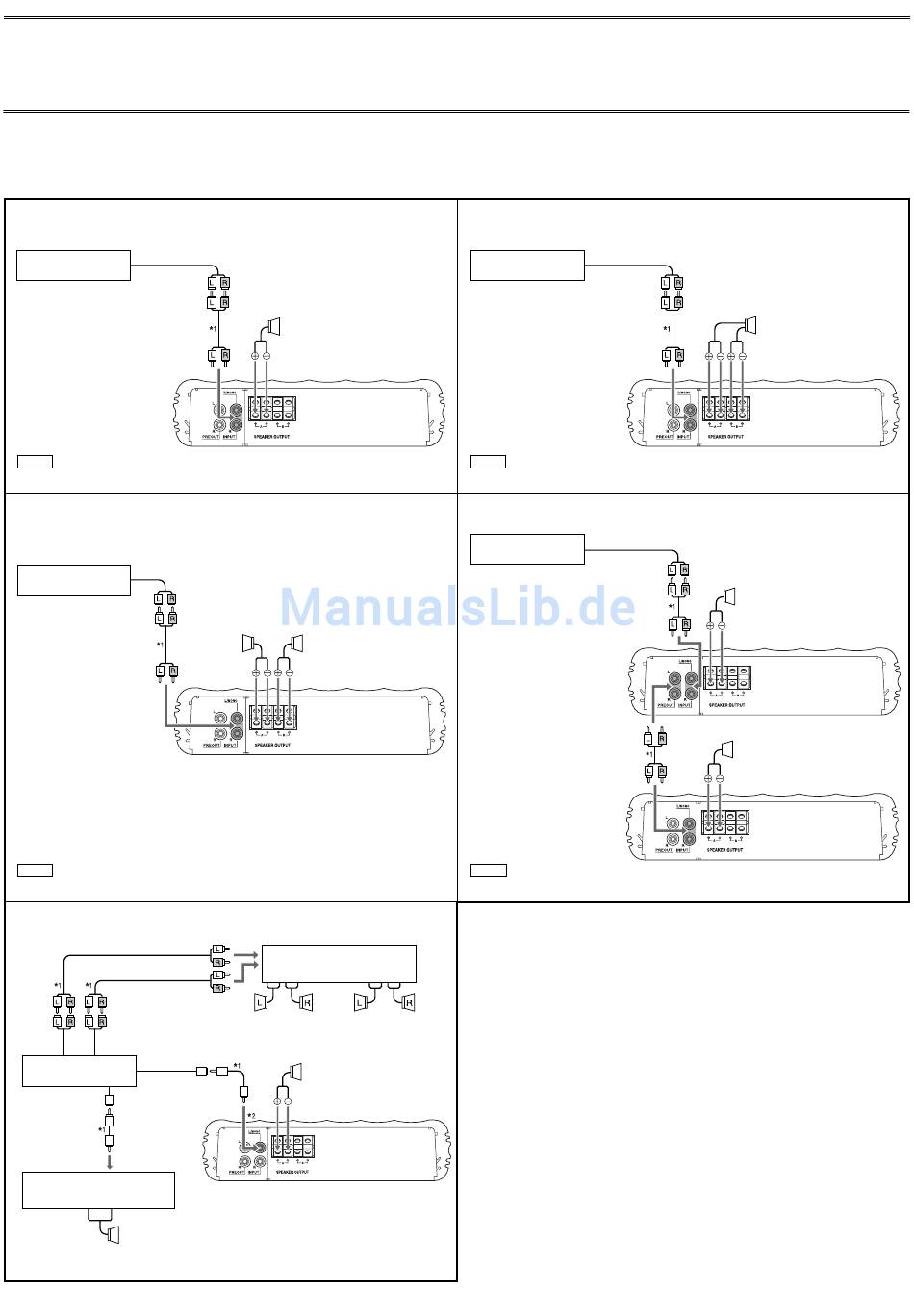

COLLEGAMENTO DEI DIFFUSORI

I collegamenti variano in funzione del numero di diffusori installati nella vettura. Dalle illustrazioni
che seguono si può selezionare il tipo di collegamento più appropriato.
Prima dei collegamenti:
• Collegare bene tutte le parti. Se un collegamento è mal collegato, la resistenza che ne risulta
genera calore che può a sua volta causare incidenti. Fermare e coprire i cavi con nastro
isolante e farli scorrere sotto i tappetini dell'abitacolo.
Sistema subwoofer
Uscita di linea (posteriore) o
Uscita subwoofer
Ricevitore per
auto JVC, ecc.
Nota
Usare un subwoofer di impedenza compresa fra 2 Ω a 8 Ω.
Sistema a 2 subwoofer
Uscita di linea (posteriore) o
Uscita subwoofer
Ricevitore per
auto JVC, ecc.
Nota
Usare subwoofer di impedenza compresa fra 4 Ω a 8 Ω.
Sistema a 5 diffusori con subwoofer—a 5,1 canali (3 amplifi catori)
Uscita di linea Uscita di linea
(anteriore) (posteriore)
Uscita subwoofer
Ricevitore per
auto JVC, ecc.
Uscita di linea
(centro)
Amplifi catori di potenza JVC, ecc.
(acquistabili separatamente)
Diffusore centrale
Subwoofer
Subwoofer Subwoofer
Amplifi catori di potenza JVC, ecc.
(acquistabili separatamente)
Diffusori anteriori Diffusori posteriori
(sinistra e destra) (sinistra e destra)
Subwoofer
• Usare diffusori di impedenza compresa fra 2 Ω a 8 Ω.
• Con questa unità si devono impiegare diffusori di suffi ciente capacità.
Usando il cavetto RCA (non in dotazione) collegare l'uscita di linea del ricevitore alle
prese INPUT dell'unità.
Sistema subwoofer (uscita a 2 canali)
Uscita di linea (posteriore) o
Uscita subwoofer
Ricevitore per
auto JVC, ecc.
Nota
Usare subwoofer di impedenza compresa fra 4 Ω a 8 Ω.
Sistema a 2 subwoofer (2 amplifi catori)
Uscita di linea (posteriore) o
Ricevitore per Uscita subwoofer
auto JVC, ecc.
Nota
I segnali in ingresso sono emessi attraverso le prese PRE OUT.
* 1 Cavetti RCA (non in dotazione a questa unità)
* 2 Assicurarsi di collegare l'uscita di linea dal ricevitore al jack sinistro (L/MONO) dell'unità.
2
Subwoofer
Subwoofer
Subwoofer
