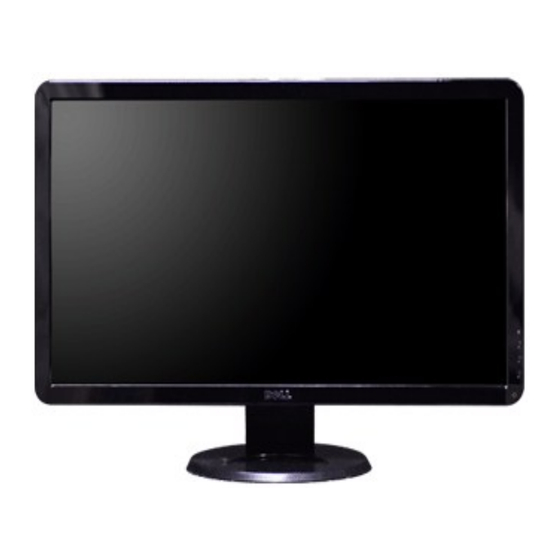

Benutzerhandbuch Dell™ S2409W Flachbildschirm-Farbmonitor
Über Ihren Monitor
Einrichten Ihres Monitors
Bedienung des Monitors
Probleme lösen
Anhang
Hinweise, Anmerkungen und Warnungen
Im gesamten Handbuch können Textabschnitte mit Symbolen versehen und kursiv oder fett gedruckt sein. Diese Blöcke stellen, Hinweise, Anmerkungen und
Warnungen dar. Sie werden auf folgende Weise verwendet:
HINWEISE: Ein HINWEISE enthält wichtige Informationen, die Ihnen helfen, Ihr Computersystem effizienter zu nutzen.
ANMERKUNG: Ein ANMERKUNG zeigt eine potentielle Beschädigung der Hardware oder den Verlust von Daten an und teilt Ihnen mit, wie Sie das
Problem beheben können.
WARNUNG: Eine WARNUNG weist darauf hin, das die Gefahr der Beschädigung von Eigentum, der persönlichen Verletzung oder des Todesfalls besteht.
Einige Warnungen können in unterschiedlicher Form erscheinen und werden u.U. zusammen mit einem Symbol angezeigt. In diesen Fällen wird das Zeigen
dieser Warnungen von den entsprechenden Behörden geregelt.
Die Informationen in diesem Dokument können jederzeit und ohne vorherige Ankündigung geändert werden.
© 2008 Dell Inc. Alle Rechte vorbehalten.
Anhang, Garantieinformationen, Sicherheitsinformationen, Kontakte zu Dell, Regulatory Notices (Hinweise zu gesetzlichen Vorschriften), Installationsanleitung für Ihren Monitor.
Reproduktion jeder Art ohne die schriftliche Erlaubnis von Dell Inc. ist streng verboten.
In diesem Text verwendete Warenzeichen: Dell und das DELL-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind eingetragene Warenzeichen der Microsoft
Corporation in den USA und/oder anderen Ländern. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency. Als ein Partner von ENERGY STAR
hat Dell Inc. sichergestellt, dass dieses Produkt die ENERGY STAR-Richtlinien zum Energiesparen erfüllt.
Andere Marken und Handelsnamen werden möglicherweise in diesem Dokument verwendet, um entweder auf die Rechtspersonen, die diese Marken und Namen beanspruchen,
oder auf deren Produkte zu verweisen. Dell Inc. beansprucht keine Eigentumsrechte auf Marken und Handelsnamen mit der Ausnahme ihrer eigenen.
Model S2409Wb
Juni 2008 Rev. A01
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell S2409W
Inhaltszusammenfassung für Dell S2409W
- Seite 1 Reproduktion jeder Art ohne die schriftliche Erlaubnis von Dell Inc. ist streng verboten. In diesem Text verwendete Warenzeichen: Dell und das DELL-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency. Als ein Partner von ENERGY STAR hat Dell Inc.
-
Seite 2: Über Ihren Monitor
Zurück zum Inhaltsverzeichnis Über Ihren Monitor Benutzerhandbuch für Dell™ S2409W Flachbildschirm-Monitor Paketinhalt Produkt-Features Teile und Bedienelemente Technische Daten des Monitors Plug-and-Play-Fähigkeit LCD Bildschirmqualität & Pixelrichtlinien Wartungshinweise Paketinhalt Der Monitor wird mit den folgenden Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben, und kontaktieren Dell, falls etwas fehlen sollte. -
Seite 3: Produkt-Features
Kurzanleitung Sicherheitshinweise Produkt-Features Der S2409W Flachbildschirm besitzt ein Aktiv-Matrix-TFT (Thin-Film Transistor)-LCD (Liquid Crystal Display)-Display. Der Monitor besitzt folgende Eigenschaften: ■ 24-Zoll (609,6 mm) Ansichtbereich. ■ 1920 x 1080 Auflösung, sowie Vollbildunterstützung für niedrigere Auflösungen. ■ Weitwinkelansicht ermöglicht Erkennen des Bildschirms sitzend oder stehend und bei seitlicher Bewegung. ■ Einstellfunktion für den Neigungswinkel. ■ Entfernbarer Ständer und mit VESA (Video Electronics Standards Association) konforme 100 mm-Montagelöcher für flexible Installationslösungen. ■ Plug-and-Play-Fähigkeit, wenn dies vom System unterstützt wird. ■ OSD (On-Screen Display)-Einstellung für einfache Einrichtung und Bildschirmoptimierung. ■ Software- und Dokumentations-CD mit Informationsdatei (INF), Bildfarbenübereinstimmungsdatei (ICM) und Produktdokumentation. ■ Energiesparfunktion konform mit Energy Star. -
Seite 4: Ansicht Der Unterseite
Aufkleber Beschreibung/Verwendung VESA-Montagelöcher (100mm) (hinter Zur Befestigung des Monitors. der angebrachten Basisplatte) Zur Kontaktaufnahme mit Dell, um technischen Support Aufkleber mit Barcode-Seriennummer zu erhalten. Steckplatz für Sicherheitsschloss Dient der Sicherung des Monitors. Dell Soundbar-Befestigungsklammern Dient dem Anbringen der optionalen Dell Soundbar. Aufkleber mit behördlicher Zulassung Zeigt behördliche Zulassungen an. -
Seite 5: Technische Daten Des Monitors
Ansicht der Unterseite Aufkleber Beschreibung Netzkabelanschluss Audio-P C-Buchse Audio-Ausgang DVI-Anschluss HDMI-Anschluss VGA-Anschluss Technische Daten des Monitors Stromsparmodi Wenn Ihr Computer mit einer Videokarte oder Software nach VESA DPMST ausgestattet ist, kann die Leistungsaufnahme automatisch reduziert werden, wenn der Bildschirm nicht benutzt wird. Dies wird als Stromparmodus bezeichnet*. Sobald eine Eingabe von der Tastatur, der Maus oder einem anderen Eingabegerät wahrgenommen wird, "erwacht" der Monitor automatisch. - Seite 6 Stift-Nr. 15-poliges Ende des Signalkabels Video-Rot Video-Grün Video-Blau MASSE Selbsttest MASSE-R MASSE-G MASSE-B PC 5V/3,3V MASSE-Sync. MASSE DDC-Daten H-Sync. V-Sync. DDC-Takt DVI-Stecker Stift-Nr. 24-poliges Ende des Signalkabels TMDS RX2- TMDS RX2+ TMDS Masse Erdfrei Erdfrei DDC-Takt DDC-Daten Erdfrei TMDS RX1- TMDS RX1+ TMDS Masse Erdfrei...
-
Seite 7: Technische Daten Des Flachbildschirms
+5V/+3,3V Selbsttest Hot Plug Detect TMDS RX0- TMDS RX0+ TMDS Masse Erdfrei Erdfrei TMDS Masse TMDS Takt+ TMDS Takt- HDMI-Anschluss Stiftnummer 19-poliges Ende des Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD... -
Seite 8: Unterstützte Videomodi
Bildschirmbeschichtung Entspiegelt mit Hartbeschichtung 3H Hintergrundbeleuchtung CCFL-Randlichtsystem Reaktionszeit 5ms-Fläche typisch (Grau zu Grau) Farbskala 85%* * S2409W-Farbskala (typisch) basiert auf CIE1976 (85%) und CIE1931 (72%). Auflösung Horizontaler Scanbereich 30 kHz bis 83 kHz (automatisch) Vertikaler Scanbereich 50 Hz bis 76 Hz Optimale voreingestellte Auflösung 1920 x 1080 bei 60 Hz Höchste voreingestellte Auflösung... -
Seite 9: Elektrische Anschlusswerte
VESA, 1920 x 1080 67,2 60,0 173,0 VESA, 1920 x 1080 66,6 59,9 138,5 Elektrische Anschlusswerte Die folgende Tabelle listet die elektrischen Daten auf: Videoeingangssignale Analog RGB: 0,7 Volt +/-5%, 75 Ohm Eingangsimpedanz Digital DVI-D TMDS, 600mV für jede differentiale Zeile, positive Polarität mit 50 Ohm Eingangimpedanz HDMI, 600mV für jede differentiale Zeile, 100 Ohm Eingangsimpedanz pro differentiales Paar Synchronisationseingangssignale Horizontal und vertikal getrennt, polaritätsfreies TTL-Niveau, SOG (Composite SYNC auf Grün) -
Seite 10: Umgebungsbedingungen
Breite 576,96 mm (22,715 Zoll) 63,38 mm (2,495 Zoll) Tiefe Abmessungen des Ständers 285 mm (11,22 Zoll) Höhe Breite 222,6 mm (8,764 Zoll) Tiefe 222,6 mm (8,764 Zoll) Gewicht Gewicht inkl. Verpackung 8,55 kg (18,83 lb) Gewicht inkl. Ständer und Kabel 8,09 kg (17,82 lb) Gewicht ohne Ständer 5,01 kg (11,04 lb) (Für Wand- oder VESA-Montage - keine Kabel) -
Seite 11: Lcd Bildschirmqualität & Pixelrichtlinien
LCD Bildschirmqualität & Pixelrichtlinien Während des Herstellungsprozesses des LCD Bildschirmes ist es nicht ungewöhnlich, wenn ein oder mehrere Pixel in einen unveränderbaren Status gesetzt werden. Das sichtbare Ergebnis ist ein starres Pixel, welches als minimaler schwarzer oder farbiger Punkt erscheint. Pixel, die konstant aufleuchten, werden als "helle Bildpunkte" bezeichnet. Pixel, die konstant nicht aufleuchten, werden als "dunkle Bildpunkte" bezeichnet. In beinah jedem Fall sind diese starren Pixel kaum sichtbar und stören die Bildqualität nicht. Ein Bildschirm mit 1 bis 5 starren Pixel wird als normal und innerhalb des wettbewerbsfähigen Standards angesehen. Weitere Informationen finden Sie auf unserer Internetseite www.support.dell.com. Wartungshinweise Pflege Ihres Monitors WARNUNG: Lesen und befolgen Sie die Sicherheitshinweise bevor Sie den Monitor reinigen. WARNUNG: Bevor Sie den Monitor reinigen, trennen Sie ihn vom Stromkreis. ... -
Seite 12: Achtung: Sicherheitshinweise
FCC-Hinweise und andere behördliche Bestimmungen finden Sie auf der Internetseite über die Konformität mit behördlichen Bestimmungen unter www.dell.com\regulatory_compliance. Kontakte zu Dell Kunden in den USA können 800-WWW-DELL (800-999-3355) anrufen. HINWEISE: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auf dem Kaufbeleg, dem Auslieferungsschein, auf der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online- und Telefon-basierte Support- und Hilfsoptionen. Die Verfügbarkeit dieser Dienste unterscheidet sich je nach Land und Produkt. Einige Dienste stehen u.U. an Ihrem Ort nicht zur Verfügung. Kontaktaufnahme mit Dell für Kauf, technischen Support oder Kundendienste: 1. Besuchen Sie "support.dell.com". 2. Wählen Sie Ihr Land oder Ihre Region im Dropdown-Menü "Land/Region auswählen" unten auf der Seite aus. - Seite 13 Zurück zum Inhaltsverzeichnis Einrichten Ihres Monitors Dell™ S2409W Flachbildschirm Falls Sie einen Dell™-Desktop-PC oder einen tragbaren Dell™-Computer mit Internetzugang besitzen Gehen Sie zur Internetseite http://support.dell.com, geben Sie Ihren Service-Code ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter. Nachdem Sie die Treiber für Ihren Grafikadapter installiert haben, versuchen Sie erneut, die Auflösung auf 1920x1080 einzustellen. HINWEISE: Falls Sie die Auflösung nicht auf 1920x1080 einstellen können, wenden Sie sich bitte an Dell™ und erkundigen Sie sich nach einem Grafikadapter, der diese Auflösungen unterstützt. Zurück zum Inhaltsverzeichnis ...
- Seite 14 Zurück zum Inhaltsverzeichnis Einrichten Ihres Monitors Dell™ S2409W Flachbildschirm Falls Sie keinen Dell™-Desktop-PC, keinen tragbaren Computer oder keine Grafikkarte besitzen 1. Rechtsklicken Sie auf das Desktop und klicken Sie auf Eigenschaften. 2. Wählen Sie die Registerkarte Einstellungen. Wählen Sie Erweitert. Sehen Sie nach dem Hersteller Ihrer Grafiksteuerung in der Beschreibung oben im Fenster (z.B. NVIDIA, ATI, Intel etc.).
-
Seite 15: Bedienung Des Monitors
Benutzerhandbuch Dell™ S2409W Flachbildschirm-Monitor Verwendung der vorderen Bedientasten Verwendung des Bildschirmmenüs Einstellen der optimalen Auflösung Verwendung der Dell Soundbar (optional) Utilisation de l'inclinaison Verwendung der vorderen Bedientasten Verwenden Sie die Kontrolltasten an der Seite des Monitors, um die Eigenschaften des angezeigten Bildes einzustellen. Wenn Sie mit diesen Tasten Einstellungen vornehmen, werden in einem OSD-Menü die Werte für die geänderten Einstellungen angezeigt. -
Seite 16: Verwendung Des Osd (On-Screen Display)-Menüs
oder oder Falls entweder VGA- oder DVI-D-Eingang ausgewählt ist und weder VGA- noch DVI-D-Kabel angeschlossen sind, erscheint ein schwebendes Dialogfeld, wie in der folgenden Abbildung zu sehen ist. oder Schalten Sie den Monitor mit der Ein-/Aus-Taste ein und aus. Ein/Aus-Taste (mit Ein grünes Licht zeigt an, dass der Monitor eingeschaltet und funktionsbereit ist. Ein gelbes Licht zeigt den Stromanzeige) Energiesparmodus an. ... - Seite 17 HINWEISE: Das Auto-Setup steht nur zur Verfügung, wenn Sie den analogen (VGA) Anschluss verwenden. Drücken Sie auf die Tasten , um durch die Einstellungsoptionen zu gehen. Wenn Sie von einem Symbol zum andern gehen, wird der jeweilige Name der Option hervorgehoben. In der Tabelle finden Sie eine komplette Auflistung aller Optionen, die für den Monitor zur Verfügung stehen. Drücken Sie auf die Taste , um die markierte Option zu aktivieren. Drücken Sie auf die Taste , um den gewünschten Wert auszuwählen. ...
- Seite 18 Drücken Sie auf , um das Hauptmenü zu verlassen. Back (Zurück) Auto Adjust ( Auto- Obwohl Ihr Computer den Monitor beim Systemstart erkennt, kann die Funktion „Auto-Setup" die Anzeigeeinstellungen für Ihr System Anpassung) optimieren. HINWEIS: In den meisten Fällen erzielt das Auto-Setup das beste Bild für Ihre Systemkonfiguration. Diese Option steht nur zur Verfügung, wenn Sie den analogen (VGA) Anschluss verwenden. Input Select Das Menü „Eingangsquelle" dient der Auswahl unterschiedlicher Videosignale, die mit dem Monitor verbunden sein können.
- Seite 19 HINWEISE: Bildmodi sind für VGA/DVI-D- und Video-Eingänge unterschiedlich. Input Color Format Ermöglicht Ihnen das Einstellen des Farbformats auf: (Eingangsfarbformat) PC RGB -- Eignet sich für normale PC-Grafik-Anzeige über DVI HD YpbPr -- Eignet sich für HD-Videowiedergabe über DVI. Sie können zwischen Grafik- und Videomodus auswählen. Wenn der Computer mit einem Monitor verbunden ist, wählen Sie Graphics (Grafiken). Wenn an den Monitor ein DVD-, STB- oder VCR-Gerät angeschlossen ist, wählen Sie Mode Select Video. (Modusauswahl) Preset modes (Voreingestellte Modi) VGA/DVI-D input (VGA/DVI-D-Eingang) Modus eignet sich für Desktop-Anwendungen. Standard Modus eignet sich für Multimedia-Anwendungen, z.B. Videowiedergabe. Multimedia Mode (Multimedia-Modus) Modus eignet sich für Spiele-Anwendungen.
- Seite 20 Nature Mode Modus eignet sich für Naturaufnahmen. (Natur-Modus) Hue (Farbton) Mit dieser Funktion können Sie Farben des Videobildes von Grün nach Violett verschieben. Mit dieser Funktion können Sie den Farbton der Haut anpassen. Verwenden Sie die Tasten , um den Farbton auf einen Wert zwischen '0' und '100' einzustellen. verstärkt den grünen Farbton im Bild verstärkt den violetten Farbton im Bild HINWEIS: Die Farbton-Einstellung steht nur für Video-Eingang zur Verfügung. Saturation (Sättigung) Hiermit können Sie die Farbsättigung des Videobildes anpassen. Verwenden Sie die Tasten , um die Sättigung auf einen Wert zwischen '0' und '100' einzustellen lässt das Videobild einfarbiger aussehen lässt das Videobild farbiger aussehen ...
- Seite 21 Back (Zurück) Drücken Sie auf , um das Hauptmenü zu verlassen. Audio Settings (Audioeinstellung) Wählen Sie die Quelle des Audios aus. Line Out Source (Line-Out-Quelle) Schaltet den Audiostrom während des Energiesparmodus ein oder aus. Power Save Audio (Energie sparen Audio) Reset Audio Settings (Audioeinst. zurücksetzen) Setzt die Audioeinstellungen auf die Standardwerte zurück. Back (Zurück) , um das Hauptmenü zu verlassen. Drücken Sie auf OTHER SETTINGS (Sonstige Einstellungen) Mit der Sprache-Option können Sie für die OSD-Anzeige eine von fünf Sprachen (English, Espanol, Francais, Deutsch, Japanese) auswählen. Language (Sprache)
- Seite 22 Diese Funktion wird verwendet, um den Hintergrund des OSDs von undurchsichtig nach transparent einzustellen. Menu Transparency (Menü-Transparenz) OSD-Standzeit: Stellt die Dauer ein, die das OSD auf dem Bildschirm zu sehen ist, nachdem Sie auf eine Taste gedrückt haben. Menu Timer (Menü-Timer) Verwenden Sie die Tasten , um den Schieberegler in Abständen von jeweils 5 Sekunden auf eine Zeit zwischen 5 und 60 Sekunden einzustellen. Menu Lock Zugriff auf Einstellungen. Wenn dies ausgewählt ist, sind keine Anpassungen durch den Benutzer möglich. Alle Tasten, außer der Menütaste, (Menü-Sperre) werden gesperrt. HINWEISE: Wenn das Bildschirmmenü gesperrt ist und Sie 15 Sekunden lang auf die Menütaste drücken, wird das Menü entsperrt und Sie können auf alle anwendbaren Einstellungen zugreifen. Wenn das Bildschirmmenü nicht gesperrt ist und Sie 15 Sekunden lang auf die Menütaste drücken, wird die Menüsperrfunktion aktiviert. DDC/CI (Display Data Channel/Command Interface) erlaubt Ihnen die Monitorparameter (Helligkeit, Farbausgleich etc.) über die Software auf ...
-
Seite 23: Osd-Warnmeldungen
OSD-Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erhalten Sie folgende Meldung: oder Das bedeutet, dass der Monitor nicht mit dem Signal, das er vom Computer empfängt, synchronisiert werden kann. Weitere Informationen zu den horizontalen und vertikalen Frequenzbereichen, die von diesem Monitor adressiert werden können, finden Sie unter Technische Daten des Monitors 1920 X 1080. Wenn der Monitor in den Energiesparmodus geht, wird je nach gewähltem Eingang eine der folgenden Meldungen angezeigt: oder Aktivieren Sie den Computer und den Monitor, um auf das OSD zugreifen zu können. Falls Sie eine andere als die Ein/Aus-Taste drücken, erscheint eine der folgenden Meldungen, je nach ausgewähltem Eingang: VGA/DVI-D/HDMI-Eingang oder Wenn entweder VGA-, DVI-D- oder HDMI-Eingang ausgewählt ist und VGA-, DVI-D- und HDMI-Kabel nicht angeschlossen sind, erscheint ein schwebendes Dialogfeld, wie in der folgenden Abbildung zu sehen ist. -
Seite 24: Einstellen Der Optimalen Auflösung
Besuchen Sie die Website Ihres Grafikkartenherstellers und laden Sie die aktuellsten Grafiktreiber herunter. ¡ Verwendung der Dell Soundbar (optional) Die Dell Soundbar ist ein Zweikanal-Lautsprechersystem, das an Dell-Flachbildschirmen angebracht werden kann. An der Soundbar befinden sich folgende Elemente: ein Drehregler zum Einstellen der Gesamtlautstärke und zum Ein-/Ausschalten des Systems, eine blaue LED zur Betriebsanzeige und zwei Kopfhöreranschlüsse. -
Seite 25: Neigung Des Monitors
Neigung des Monitors Neigung Mit Hilfe des eingebauten Sockels können Sie den Monitor so neigen, dass Sie den besten Winkel für die Ansicht erhalten. HINWEISE: Der Ständer ist angebracht, wenn der Monitor ab Werk ausgeliefert wird. Zurück zur Inhaltsseite... - Seite 26 4. Klicken Sie auf OK. Falls Sie die Option 1920x1080 nicht finden können, müssen Sie u.U. Ihren Grafiktreiber aktualisieren. Sehen Sie die folgenden Bedingungen, die am besten Ihr Computersystem beschreiben, und folgen Sie den jeweiligen Anweisungen: Falls Sie einen Dell™-Desktop-PC oder einen tragbaren Dell™-Computer mit Internetzugang besitzen. Falls Sie keinen Dell™-Desktop-PC, keinen tragbaren Computer oder keine Grafikkarte besitzen. Zurück zum Inhaltsverzeichnis ...
- Seite 27 Reproduktion jeder Art ohne die schriftliche Erlaubnis von Dell™ Inc. ist streng verboten. In diesem Text verwendete Warenzeichen: Dell und das DELL-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency. Als ein Partner von ENERGY STAR hat Dell Inc.
-
Seite 28: Weißes Dvi-Kabel Anschließen
Zurück zum Inhaltsverzeichnis Einrichten Ihres Monitors Benutzerhandbuch für Dell™ S2409W Flachbildschirm-Monitor Anschließen Ihres Monitors Ordnen der Kabel Befestigen der Soundbar am Monitor (optional) Anschließen Ihres Monitors HINWEISE: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise. Um Ihren Monitor an den Computer anzuschließen, befolgen Sie bitte folgende Schritte/Anweisungen. 1. Schalten Sie den Computer aus, und trennen Sie das Netzkabel. -
Seite 29: Befestigen Der Soundbar Am Monitor
Nachdem Sie alle erforderlichen Kabel an den Monitor und Computer angeschlossen haben (Näheres zum Kabelanschluss unter (Einrichten Ihres Monitors), sollten Sie den Kabelhalter zur übersichtlichen Anordnung aller Kabel, wie oben stehend gezeigt, verwenden. Befestigen der Soundbar am Monitor 1. Von der Monitorrückseite aus befestigen Sie die Soundbar, indem Sie zunächst die beiden Schlitze mit den Zapfen an der unteren Monitorrückseite ausrichten. 2. Schieben Sie die Soundbar nach links, bis sie hörbar einrastet. 3. Schließen Sie die Soundbar an den Gleichstrom-Netzstecker an. 4. Stecken Sie den hellgrünen Mini-Stereostecker von der Soundbar-Rückseite in die Audio-Ausgangsbuchse des Computers ein. ANMERKUNG: Verwenden Sie den Anschluss ausschließlich für die Dell Soundbar. HINWEISE: Der 12V DC-Anschluss der Soundbar darf nur für die optionale Dell Soundbar verwendet werden. Zurück zum Inhaltsverzeichnis ... -
Seite 30: Probleme Lösen
Zurück zum Inhaltsverzeichnis Probleme lösen Benutzerhandbuch für Dell™ S2409W Flachbildschirm-Monitor Selbsttest Eingebaute Diagnosefunktion Übliche Probleme Spezifische Symptome des Produktes Soundbar (Optional) Fehlerbehebung WARNUNG: Bevor Sie mit einem der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. Selbsttest Dieser Monitor verfügt über eine Selbsttestfunktion, durch die geprüft werden kann, ob der Monitor richtig funktioniert. Wenn das Bild dunkel ist, obwohl der Monitor korrekt angeschlossen ist, schaltet sich der Monitorselbsttest ein, indem Sie folgende Prozedur durchführen. 1. Schalten Sie sowohl den Computer als auch den Monitor aus. - Seite 31 Sehen Sie nach verbogenen oder gebrochenen Stiften am Stecker des Videokabels. Starten Sie den Computer im Sicher-Modus neu. Sicherheitsbezogene Sachen Sichtbare Anzeichen von Rauch oder Funken Führen Sie keine Schritte zur Problembehebung durch. Kontaktieren Sie Dell umgehend. Aussetzende Probleme Monitor funktioniert unzufriedend auf und ab Stellen Sie sicher, dass das Videokabel ordnungsgemäß am Monitor und am Computer angeschlossen ist.
-
Seite 32: Spezifische Symptome Des Produktes
Zeitraum auf dem Monitor Stromverwaltungsmodi). verbleibt Sie können stattdessen auch einen sich dynamisch ändernden Bildschirmschoner verwenden. Spezifische Symptome des Produktes SPEZIFISCHE SYMPTOME IHRE WAHRNEHMUNG ABHILFEMASSNAHMEN Das Bild ist zu groß oder zu klein. Das Bild ist über dem Rahmen des Bildschirms Monitor mit "Standard Zurücksetzen" zurücksetzen oder das Bild wird von einem dicken schwarzen Rand umrahmt. Der Monitor kann mit den Tasten OSD erscheint nicht. Schalten Sie den Monitor aus und nehmen den Stromkabel aus der Steckdose heraus. - Seite 33 oder Audioquelle eingesteckt ist. Stellen Sie unter Windows die Audio-Balance-Bedienelemente (L-R) auf den mittleren Wert ein. Reinigen Sie den Audioeingangsstecker, und setzen Sie ihn erneut ein. Überprüfen Sie die Soundkarte des Computers. Testen Sie die Soundbar mit einer anderen Audioquelle (z. B. mit einem tragbaren CD Player).
