Verwandte Anleitungen für Dell E2015HV
Inhaltszusammenfassung für Dell E2015HV

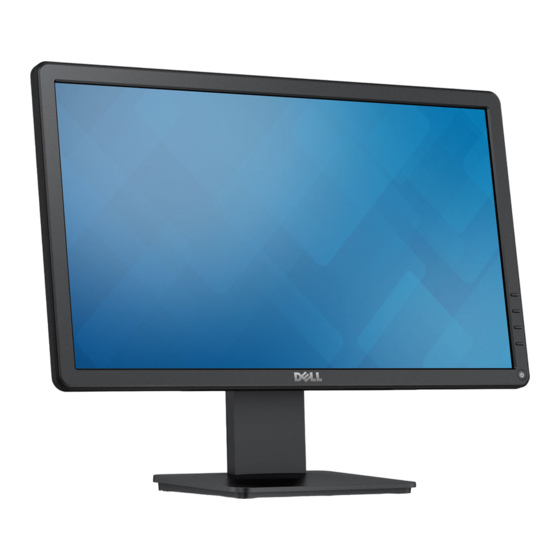

- Seite 1 Bedienungsanleitung Dell E2015HV Dell E2215HV Dell E2715H Modellnr.: E2015HV / E2215HV / E2715H Richtlinienmodell: E2015HVf / E2215HVf / E2715Hf...
- Seite 2 Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken der Dell Inc. Microsoft und Windows sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/ oder in anderen Ländern.
-
Seite 3: Inhaltsverzeichnis
Inhalt: Dell Display Manager – Bedienungsanleitung ..6 Übersicht ......6 Schnelleinstellungsdialog verwenden . - Seite 4 Allgemeine Probleme ..... 64 Produktspezifische Probleme ....67 Probleme mit der Dell-Soundbar ....68 ...
- Seite 5 Richtlinien ......71 Dell kontaktieren ......71 Ihren Monitor einrichten .
-
Seite 6: Dell Display Manager - Bedienungsanleitung
Anpassung des angezeigten Bildes, die Zuweisung von automatischen Einstellungen, die Energieverwaltung, Bilddrehung und andere Funktionen bei ausgewählten Dell-Modellen. Sobald er installiert ist, wird der Dell Display Manager bei jedem Systemstart ausgeführt und er zeigt sein Symbol in der Taskleiste an. Informationen über die am System angeschlossenen Monitore sind stets verfügbar, wenn Sie das Mauszeiger auf das Symbol in der Taskleiste halten. -
Seite 7: Grundlegende Displayfunktionen Einstellen
Der Schnelleinstellungsdialog bietet zudem Zugriff auf die erweiterte Benutzeroberfläche des Dell Display Managers, die der Anpassung von Basisfunktionen, der Konfiguration des Auto-Modus und dem Zugriff auf weitere Funktionen dient. Grundlegende Displayfunktionen einstellen Ein voreingestellter Modus für den ausgewählten Monitor kann über das Menü... -
Seite 8: Anwendungen Voreingestellte Modi Zuweisen
Das Auto-Modus-Register ermöglicht Ihnen die Verbindung eines bestimmten voreingestellten Modus mit einer bestimmten Anwendung und ihre automatische Übernahme. Ist der Auto-Modus aktiviert, schaltet der Dell Display Manager automatisch zum entsprechenden Voreinstellungsmodus, sobald die verknüpfte Anwendung aktiviert wird. Der einer bestimmten Anwendung zugewiesene voreingestellte Modus kann bei jedem angeschlossenen Monitor identisch oder von einem Monitor zum nächsten Monitor unterschiedlich sein. -
Seite 9: Energiesparfunktionen Übernehmen
Energiesparfunktionen übernehmen Bei unterstützten Dell-Modellen ist das PowerNap-Register verfügbar, das Zugriff auf Energiesparoptionen bietet. Wenn der Bildschirmschoner aktiviert wird, kann die Monitorhelligkeit automatisch auf ihren Mindestwert eingestellt oder der Monitor zur Einsparung weiterer Energie in den Ruhezustand versetzt werden. Dell Display Manager – Bedienungsanleitung... -
Seite 10: Über Ihren Monitor
Lieferumfang Ihr Monitor wird mit allen nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben und Dell kontaktieren, falls etwas fehlen sollte. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar. -
Seite 11: Produktmerkmale
• Datenträger mit Treibern und Dokumentation • Schnelleinrichtungsanleitung • Sicherheits- und Richtlinienhinweise Produktmerkmale Der Dell E2015HV / E2215HV / E2715H -Flachbildschirm besitzt eine Aktivmatrix-Dünnfilmtransistor (TFT)- Flüssigkristallanzeige (LCD) sowie eine LED-Hintergrundbeleuchtung. Der Funktionsmerkmale des Monitors sind: • E2015HV: 49,53cm (19,5 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1600 x 900 sowie Vollbildunterstützung für niedrigere... -
Seite 12: Übersicht Über Einzelteile Und Bedienelemente
• E2015HV/E2215HV: EPEAT Sliver-konform • E2715H: EPEAT Gold-konform. • CECP (für China). • RoHS-konform. • E2715H: TCO-zertifizierte Displays. • E2015HV/E2215HV: Unterstützt VGA. • E2715H: Unterstützt VGA, DVI-D, Displayport 1.2. • Energy Gauge zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit an. -
Seite 13: Nummer Beschreibung
Rückansicht mit Monitorständer Nummer Beschreibung Verwendung VESA-Montagelöcher (100 Zur Montage des Monitors. Amtliches Leistungsschild Listet die amtlichen Zulassungen auf. Etikett mit Barcode- Beachten Sie dieses Etikett, wenn Sie Seriennummer den technischen Kundendienst von Dell kontaktieren müssen. Über Ihren Monitor ... - Seite 14 Schlitz für Sichert den Monitor mit dem Sicherheitsschloss Sicherheitsschloss (Sicherheitsschloss nicht inklusive). Dell-Soundbar- Zum Anbringen der optionalen Dell- Montagehalterungen Soundbar. E2215HV: E2215HV Rückansicht mit Monitorständer Nummer Beschreibung Verwendung VESA-Montagelöcher (100 Zur Montage des Monitors. Amtliches Leistungsschild Listet die amtlichen Zulassungen auf.
- Seite 15 Zum Lösen des Ständers vom Monitor. Schlitz für Sichert den Monitor mit dem Sicherheitsschloss Sicherheitsschloss (Sicherheitsschloss nicht inklusive). Serviceaufkleber Der Dell-Serviceaufkleber ist für die Garantie- und Kundendienstverwaltung bei Dell und für Grundsystemeinträge vorgesehen. Etikett mit Barcode- Beachten Sie dieses Etikett, wenn Sie Seriennummer den technischen Kundendienst von Dell kontaktieren müssen.
-
Seite 16: Unterseite
Ansicht von der Seite E2015HV/E2215HV E2715H Rechte Seite Unterseite E2015HV/E2215HV: Nummer Beschreibung Verwendung AC-Netzanschluss Für den Anschluss der Monitornetzleitung. VGA-Anschluss Für den Anschluss Ihres Computers an den Monitor mit einem VGA-Kabel. E2715H: Nummer Beschreibung Verwendung AC-Netzanschluss Für den Anschluss der Monitornetzleitung. -
Seite 17: Technische Daten Des Monitors
Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion: E2015HV Horizontale Vertikale VESA-Modi Video Betriebsanzeige Stromverbrauch... - Seite 18 Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD. HINWEIS: Der Dell-Monitor E2015HV / E2215HV / E2715H ist ENERGY STAR®-konform. Ein Null-Stromverbrauch kann im abgeschalteten Modus nur erreicht werden, wenn Sie die Netzleitung vom Monitor abtrennen. ** Maximaler Stromverbrauch mit maximalen Luminanz- und Kontrast- Einstellungen.
-
Seite 19: Pinbelegungen
Pinbelegungen 15-poliger D-Sub-Anschluss Pin- Monitorseite des 15-poligen Signalkabels Nummer Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B DDC +5 V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Über Ihren Monitor ... - Seite 20 DVI-Anschluss Pin-Nummer 24-polige Seite des angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Erde Schwebend Schwebend DDC-Takt DDC-Daten Schwebend TMDS RX1- TMDS RX1+ TMDS-Erde Schwebend Schwebend +5 V-Strom Selbsttest Hot-Plug-Erkennung TMDS RX0- TMDS RX0+ TMDS-Erde Schwebend Schwebend TMDS-Erde TMDS-Takt+ TMDS-Takt- Über Ihren Monitor ...
- Seite 21 DisplayPort-Anschluss Pin-Nummer Monitorseite des 20-poligen Signalkabels ML0(p) Masse ML0(n) ML1(p) Masse ML1(n) ML2(p) Masse ML2(n) ML3(p) Masse ML3(n) Masse Masse AUX(p) Masse AUX(n) DP_PWR_Return +3.3 V DP_PWR Über Ihren Monitor ...
-
Seite 22: Plug-And-Play-Fähigkeit
Identification Data), damit sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen sind automatisch. Falls erforderlich, können Sie andere Einstellungen wählen. Technische Daten des Flachbildschirms Modellnummer E2015HV E2215HV E2715H Aktivmatrix - TFT- Aktivmatrix - TFT- Aktivmatrix - TFT-... -
Seite 23: Auflösungsspezifikationen
16,7 Mio. Farben 16,7 Mio. Farben 16,7 Mio. Farben Farbskala 85 % (typisch) ** 85 % (typisch) ** 85 % (typisch) ** ** E2015HV/E2215HV/E2715H-Farbskala (typisch) basiert auf den Teststandards CIE1976 (85 %) und CIE1931 (72 %). Auflösungsspezifikationen Modellnummer E2015HV E2215HV/E2715H Abtastbereich •... -
Seite 24: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Die folgende Tabelle listet die voreingestellten Modi auf, für denen Dell Bildgröße und Zentrierung garantiert: E2015HV： Sync- Horizontale Vertikale Pixeltakt Polarität Anzeigemodus Frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) VESA, 720 x 400 31,5 70,1 28,3 VESA, 640 x 480... -
Seite 25: Physikalische Eigenschaften
Physikalische Eigenschaften Die folgende Tabelle listet die physikalischen Eigenschaften des Monitors auf: Modellnummer E2015HV E2215HV E2715H Anschlusstyp D-Sub, blauer Anschluss D-Sub, blauer D-Sub, blauer Anschluss Anschluss; DVI-D: Weißer Anschluss; DisplayPort： Schwarzer Anschluss Signalkabeltyp DVI-D DisplayPort Abmessungen: (mit Ständer) Höhe 358,8 mm... -
Seite 26: Umweltbezogene Eigenschaften
0,33 kg 0,40 kg 1,19 kg Ständereinheit Umweltbezogene Eigenschaften Die folgende Tabelle listet die umweltbezogenen Bedingungen für Ihren Monitor auf: Modellnummer E2015HV E2215HV E2715H Temperatur • Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) • Nicht im Betrieb Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F) -
Seite 27: Qualitätsrichtlinie Für Lcd-Monitor & Pixel
Qualität oder Tauglichkeit des Bildschirms. Eine Anzeige mit 1 bis 5 fixierten Pixeln wird als normal und im Rahmen von wettbewerblichen Standards angesehen. Weitere Informationen finden Sie auf der Dell Support-Site unter: http://www.dell.com/support/monitors. Leitfaden für die Wartung... -
Seite 28: Ihren Monitor Einrichten
Ihren Monitor einrichten Ständer anbringen HINWEIS: Der Standfuß ist bei Werksauslieferung nicht am Monitor angebracht. 1. Befestigen Sie den Ständer am Standfuß. E2015HV: E2215HV: E2715H: a. Stellen Sie den Standfuß des Monitors auf einen stabilen Tisch. Ihren Monitor einrichten ... - Seite 29 Standfuß ab, bis es einrastet. c. Ziehen Sie die Schraube an der Basis fest. 2. Bringen Sie die Ständereinheit am Monitor an: E2015HV/E2215HV: a. Legen Sie den Monitor nahe der Tischkante auf ein weiches Tuch oder Polster. b. Richten Sie die Ständerhalterung mit der Rille am Monitor aus.
-
Seite 30: Ihren Monitor Anschließen
Port an der Rückseite Ihres Computers. Verwenden Sie nicht drei Kabel gleichzeitig. Verwenden Sie nur dann die drei Kabel, wenn sie mit drei verschiedenen Computern mit geeigneten Videosystemen verbunden sind. Blaues VGA-Kabel anschließen E2015HV: E2215HV: Ihren Monitor einrichten ... -
Seite 31: Weißes Dvi-Kabel Anschließen (Nur Beim E2715H)
E2715H: Weißes DVI-Kabel anschließen (nur beim E2715H) Schwarzes DisplayPort-Kabel anschließen (nur beim E2715H) HINWEIS: Die Abbildungen dienen nur der Veranschaulichung. Es kann am Computer anders aussehen. Ihren Monitor einrichten ... -
Seite 32: Ihre Kabel Organisieren (Beim E2215Hv / E2715H)
Ihre Kabel organisieren (beim E2215HV / E2715H) Nach Anbringen aller erforderlichen Kabel an Ihrem Monitor und Computer (siehe Ihren Monitor anschließen), organisieren Sie sämtliche Kabel wie oben gezeigt. Kabelabdeckung anbringen (nur beim E2715H) HINWEIS: Die Kabelabdeckung ist bei Werksauslieferung nicht am Monitor angebracht. -
Seite 33: Monitorständer Abnehmen
Anleitung beachten. Nachdem Sie den Monitor auf ein weiches Tuch oder Polster gelegt haben, entfernen Sie den Monitorständer folgender Schritte: E2015HV: E2215HV: 1. Drücken Sie mit einem langen Schraubendreher gegen den Freigaberiegel in ein Loch direkt oberhalb des Ständers. - Seite 34 E2715H: 1. Halten Sie die Ständerfreigabetaste gedrückt. 2. Heben Sie den Ständer vom Monitor ab Ihren Monitor einrichten ...
-
Seite 35: Wandmontage (Option)
6. Montieren Sie das LCD gemäß den Anweisungen, die dem Montageset beigelegt sind, an der Wand. HINWEIS: Nur für die Verwendung mit einer UL-gelisteten Wandmontagehalterung mit einer Gewichts-/Lasttragkraft von mindestens 2.38 kg (E2015HV)/2.90 kg (E2215HV)/4.53 kg (E2715H) vorgesehen . Ihren Monitor einrichten ... -
Seite 36: Monitor Bedienen
Drücken Sie zum Einschalten des Monitors die -Taste. Regler an der Frontblende verwenden Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors. E2015HV/E2215HV: Tasten an der Beschreibung Frontblende Wählen Sie mit der Voreingestellte Modi-Taste aus einer Liste voreingestellter Farbmodi aus. Siehe On- Voreingestellte Modi Screen Display-Menü... -
Seite 37: Tasten An Der Frontblende
E2715H: Tasten an der Beschreibung Frontblende Wählen Sie mit der Voreingestellte Modi-Taste aus einer Liste voreingestellter Farbmodi aus. Siehe On- Voreingestellte Modi Screen Display-Menü (OSD-Menü) verwenden. Wählen Sie mit der Wahltaste Eingangsquelle aus unterschiedlichen Videosignalen aus, die mit Ihrem Eingabe-Quelle Monitor verbunden sein könnten. -
Seite 38: On-Screen Display-Menü (Osd-Menü) Verwenden
Tasten an der Beschreibung Frontblende Passen Sie die Optionen im OSD-Menü mit der Aufwärts- Taste an (Werte erhöhen). Aufwärts Passen Sie die Optionen im OSD-Menü mit der Abwärts- Taste an (Werte verringern). Abwärts Bestätigen Sie Ihre Auswahl mit der OK-Taste. Mit der Zurück-Taste kehren Sie zum vorherigen Menü... - Seite 39 HINWEIS: Die Option Auto-Anpassung ist nur verfügbar, wenn Sie einen analogen Anschluss (VGA) verwenden. 2. Mit schalten Sie zwischen den Optionen im Menü hin und her. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben. 3. Drücken Sie zur Wahl der hervorgehobenen Menüoption erneut die -Taste.
- Seite 40 Die nachstehende Tabelle listet alle OSD-Menüoptionen und ihre Funktionen auf. Symbol Menü und Beschreibung Untermenüs Energieverbrauch Dieses Instrument zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit an. Helligkeit / Stellen Sie die Helligkeit / den Kontrast im Helligkeit- und Kontrast Kontrast-Menü...
- Seite 41 Helligkeit Hier können Sie die Helligkeit bzw. Luminanz der Hintergrundbeleuchtung anpassen. Mit der -Taste erhöhen und mit der -Taste verringern Sie die Helligkeit (min. 0 ~ max. 100). Kontrast Hier können Sie den Kontrast bzw. den Grad der Abweichung zwischen dunklen und hellen Bereichen auf dem Monitorbildschirm anpassen.
- Seite 42 Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen Eingang anpasst: Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen. Nach der Auto-Anpassung können Sie Ihren Monitor über die Regler für Pixeltakt (grob) und Phase (fein) unter Anzeigeeinstellungen weiter einstellen.
- Seite 43 Eingangsquelle Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren (nur beim Monitor angeschlossen sind. E2715H) Autom. Wählen Wählen Auto-Auswahl, um nach verfügbaren Eingangssignalen zu suchen. Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden. Drücken Sie zur Auswahl der VGA- Eingangsquelle DVI-D Wählen Sie den DVI-D-Eingang, wenn Sie den digitalen Anschluss...
- Seite 44 Farbe Nutzen Sie das -Menü zur Anpassung der Farbe Farbeinstellungen des Monitors. Eingangsfarbformat Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: RGB: Wählen Sie diese Option, wenn Ihr Monitor über • den HDMI-zu-DVI-Adapter an einen Computer oder DVD-Player angeschlossen ist. YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player •...
- Seite 45 Voreingestellte Ermöglicht Ihnen die Auswahl aus einer Liste voreingestellter Modi Farbmodi. • Standard: Lädt die Standardfarbeinstellungen des Moni- tors. Dies ist der voreingestellte Standardmodus. • Multimedia: Lädt Farbeinstellungen, die für Multimedia- Anwendungen am geeignetsten sind. • Film: : Lädt Farbeinstellungen, die für Filme am geeignet- sten sind.
- Seite 46 • Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer. • Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler. • Angepasste Farbe: Ermöglicht Ihnen die manuelle An- passung der Farbeinstellungen. Drücken Sie zum Anpas- sen der Rot-, Grün- und Blauwerte die Tasten und erstellen Sie Ihren eigenen voreingestellten Farbmo- dus.
- Seite 47 Stellt das Seitenverhältnis auf 16:9, 4:3 oder 5:4 ein. Seitenverhältnis HINWEIS: Die Einstellung 16:9 ist bei maximaler voreingestellter beim beim Auflösung von 1600 x 900 ( E2015HV) oder 1920 x 1080 ( E2215HV/E2715H) nicht erforderlich. Horizontale Verschieben Sie das Bild mit den Tasten oder nach links oder Position rechts.
- Seite 48 Schärfe Diese Funktion kann das Bild schärfer oder weicher wirken lassen. Passen Sie die Schärfe mit oder zwischen „0“ und „100“ an. Pixeltakt Mit den Phase- und Pixeltakt-Einstellungen können Sie Ihren Monitor wie gewünscht anpassen. Stellen Sie eine optimale Bildqualität mit den Tasten oder ein.
- Seite 49 Ein-/Austaste-LED Hiermit schalten Sie die Betriebsanzeige-LED zur Einsparung von Energie im eingeschalteten Zustand ein oder aus. Energieeinstellungen Wählen Sie diese Option, um die Standardenergieeinstellungen zurücksetzen wiederherzustellen. Menü Wählen Sie diese Option, um OSD-Einstellungen wie OSD- Sprache, Dauer der Menüeinblendung usw., anzupassen. Monitor bedienen ...
- Seite 50 Sprache Ermöglicht Ihnen die Auswahl aus acht Sprachen für die OSD- Anzeige: Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, Vereinfachtes Chinesisch oder Japanisch. Transparenz Ermöglicht Ihnen die Einstellung des OSD-Hintergrundes auf opak bis transparent. Timer Hier können Sie einstellen, wie lange das OSD-Menü nach dem Drücken einer Taste am Monitor eingeblendet bleiben soll.
- Seite 51 Direkttaste 1 Sie können zwischen „Voreingestellte Modi“, „Helligkeit/Kontrast“, （nur beim E2715H） „Auto-Anpassung“, „Eingabe-Quelle “ und „Längen-/Seitenverhältnis“ auswählen und als Schnelltaste festlegen. Monitor bedienen ...
- Seite 52 Direkttaste 2 Sie können zwischen „Voreingestellte Modi“, „Helligkeit/Kontrast“, （nur beim E2715H） „Auto-Anpassung“, „Eingabe-Quelle “ und „Längen-/Seitenverhältnis“ auswählen und als Schnelltaste festlegen. Monitor bedienen ...
- Seite 53 Anpassung Ermöglicht Ihnen, die Standardeinstellung der Schnelltaste zurücksetzen wiederherzustellen. Weiteres Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. Monitor bedienen ...
- Seite 54 DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht einer Software auf Ihrem Computer die Anpassung der Monitoranzeigeeinstellungen, wie Helligkeit, Farbbalance etc. Aktivieren (Standard): Optimiert die Leistung Ihres Monitors und bietet ein besseres Benutzererlebnis. Deaktivieren: Deaktiviert die DDC/CI-Option und blendet folgende Meldung auf dem Bildschirm ein. Monitor bedienen ...
-
Seite 55: Osd-Meldungen
LCD- Diese Funktion hilft bei der Reduzierung von geringfügigen Behandlung Geisterbildern. Falls es den Anschein hat, als sei ein Bild am Monitor eingebrannt, wählen Sie LCD-Behandlung, um die Geisterbilder zu entfernen. Die LCD-Behandlung kann einige Zeit dauern. Die LCD- Behandlung kann keine schweren Fälle von eingebrannten Bildern oder Geisterbildern beseitigen. - Seite 56 Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 1600 x 900 (beim E2015HV) oder 1920 x 1080 (beim E2215HV/E2715H) Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird. Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende...
- Seite 57 Aktivieren Sie den Computer und wecken den Monitor auf, um Zugriff auf das OSD zu erhalten. Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen folgende Meldungen, je nach ausgewähltem Eingang: Ist das VGA- oder DVI oder DP-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten.
- Seite 58 Monitor bedienen ...
-
Seite 59: Maximale Auflösung Einstellen
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung. 3. Klicken Sie auf die Auswahlliste der Bildschirmauflösung, wählen Sie 1600 x 900 (beim E2015HV) oder 1920 x 1080 (beim E2215HV/E2715H) 4. Klicken Sie auf OK. Falls 1920 x 1080 nicht als Option verfügbar ist, müssen Sie möglicherweise Ihren Grafikkartentreiber aktualisieren. -
Seite 60: Neigungswinkel Anpassen
Neigungswinkel anpassen Neigung Mit der Ständereinheit können Sie den Monitor auf einen komfortablen Betrachtungswinkel einstellen. E2015HV/E2215HV: E2715H: HINWEIS: Die Basis ist nicht angebracht, wenn der Monitor ab Werk geliefert wird. Monitor bedienen ... -
Seite 61: Problemlösung
Problemlösung WARNUNG: Bevor Sie mit einem der Schritte in diesem Abschnitt beginnen, beachten Sie die Sicherheitshinweise. Selbsttest Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch: 1. -
Seite 62: Selbsttest
Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. -
Seite 63: Allgemeine Probleme
Allgemeine Probleme Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge. Allgemeine Was Sie bemerken Korrekturvorschläge Symptome Kein Video/Betriebs- Kein Bild • Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und LED aus dem Computer verbunden ist. - Seite 64 • Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD- Technologie auftreten kann. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: http://www.dell.com/support/monitors. Dauerhaft leuchtende Helle Punkte auf dem • Schalten Sie das Gerät aus und wieder...
- Seite 65 Modus neu. Sicherheitsprobleme Sichtbare Anzeichen • Nehmen Sie keine Schritte zur Problemlösung vor. von Rauch oder Funken • Wenden Sie sich umgehend an Dell. Periodisch auftretende Monitorstörungen • Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und Probleme treten nur manchmal dem Computer verbunden ist.
-
Seite 66: Produktspezifische Probleme
Monitor möglicherweise nicht als Vollbild. • Führen Sie die integrierte Diagnose aus. HINWEIS: Bei Wahl des DVI-D / DP-Modus ist die Auto- Anpassungsfunktion nicht verfügbar. Probleme mit der Dell-Soundbar Allgemeine Was Sie bemerken Korrekturvorschläge Symptome Kein Ton vom System, Keine • Drehen Sie den Ein/Ausschalter / Lautstärkeregler an der... - Seite 67 Kein Ton Soundbar wird mit • Verbinden Sie das Audioeingangskabel mit dem Strom versorgt - Audioausgang des Computers. Betriebsanzeige • Stellen Sie alle Lautstärkeregler leuchtet auf ihren Maximalwert ein und vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist. • Geben Sie Audioinhalte am Computer wieder (z.
- Seite 68 Verzerrter Ton Es wird eine • Beseitigen Sie jegliche Hindernisse zwischen Soundbar andere Audioquelle und Benutzer. verwendet • Stellen Sie sicher, dass der Audioeingangsstecker vollständig in den Anschluss der Audioquelle hineingesteckt ist. • Verringern Sie die Lautstärke der Audioquelle. • Drehen Sie den Ein/ Ausschalter / Lautstärkeregler an der Soundbar gegen den Uhrzeigersinn auf eine...
-
Seite 69: Anhang
Land/Region wählen oben links auf der Seite aus. 3. Klicken Sie oben links auf der Seite auf Kontakt. 4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link. 5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist. Anhang ... -
Seite 70: Ihren Monitor Einrichten
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung. 3. Klicken Sie auf die Auswahlliste der Bildschirmauflösung, wählen Sie 1600 x 900 (beim E2015HV) oder 1920 x 1080 (beim E2215HV/E2715H) 4. Klicken Sie auf OK. Falls 1600 x 900 (beim E2015HV) oder 1920 x 1080 (beim E2215HV/E2715H) nicht als Option verfügbar ist, müssen Sie möglicherweise Ihren... -
Seite 71: Oder 1920 X 1080 (Beim E2215Hv/E2715H) (Maximum)
1600 x 900 (beim E2015HV) einstellen können, erkundigen oder 1920 x 1080 (beim E2215HV/E2715H) Sie sich bitte bei Dell nach einem Grafikadapter, der diese Auflösung unterstützt. Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell stammt Unter Windows Vista®... -
Seite 72: Vorgänge Zur Einrichtung Von Zwei Monitoren Unter Windows Vista® , Windows® 7 , Windows® 8 Oder Windows® 8.1
Vorgänge zur Einrichtung von zwei Monitoren unter Windows Vista® , Windows® 7 , Windows® 8 oder Windows® 8.1 Unter Windows Vista® Verbinden Sie die externen Monitore über ein Videokabel (VGA, DVI, DP, HDMI etc.) mit Ihrem Laptop oder Desktop-PC und wählen Sie eine der folgenden Einrichtungsmethoden. - Seite 73 2. Klicken Sie auf Anzeigeeinstellungen. 3. Klicken Sie auf Monitore identifizieren. • Möglicherweise müssen Sie Ihr System neu starten und die Schritte 1 bis 3 wiederholen, wenn das System keinen weiteren Monitor erkennt. Ihren Monitor einrichten ...
- Seite 74 Unter Windows® 7 Verbinden Sie die externen Monitore über ein Videokabel (VGA, DVI, DP, HDMI etc.) mit Ihrem Laptop oder Desktop-PC und wählen Sie eine der folgenden Einrichtungsmethoden. Methode 1: Mit der Tastenkombination „Win+P“ 1. Drücken Sie die Windows-Logotaste + P auf Ihrer Tastatur. 2.
- Seite 75 2. Klicken Sie auf Mehrere Anzeigen, um eine Anzeige auszuwählen. Wenn Sie den zusätzlichen Monitor nicht in der Liste sehen, klicken Sie auf Erkennen. • Möglicherweise müssen Sie Ihr System neu starten und die Schritte 1 bis 3 wiederholen, wenn das System keinen weiteren Monitor erkennt. Ihren Monitor einrichten ...
- Seite 76 Unter Windows® 8 oder Windows® 8.1 Verbinden Sie die externen Monitore über ein Videokabel (VGA, DVI, DP, HDMI etc.) mit Ihrem Laptop oder Desktop-PC und wählen Sie eine der folgenden Einrichtungsmethoden. Methode 1: Mit der Tastenkombination „Win+P“ 1. Drücken Sie die Windows-Logotaste + P auf Ihrer Tastatur. 2.
- Seite 77 2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung. 3. Klicken Sie auf Mehrere Anzeigen, um eine Anzeige auszuwählen. Wenn Sie den zusätzlichen Monitor nicht in der Liste sehen, klicken Sie auf Erkennen. • Möglicherweise müssen Sie Ihr System neu starten und die Schritte 1 bis 3 wiederholen, wenn das System keinen weiteren Monitor erkennt.
-
Seite 78: Unter Windows Vista
Anzeigestile für mehrere Monitore einstellen Nach Einrichtung der externen Monitore können Sie den gewünschten Anzeigestil im Mehrere Anzeigen-Menü auswählen: Duplizieren, Erweitern, Desktop anzeigen auf. • Diese Anzeigen duplizieren: Dupliziert den gleichen Bildschirm auf zwei Monitoren mit der gleichen Auflösung, die auf Basis des Monitors mit der niedrigeren Auflösung gewählt wurde. - Seite 79 Unter Windows® 8 oder Windows® 8.1 Ihren Monitor einrichten ...
- Seite 80 • Diese Anzeigen erweitern: Diese Option wird empfohlen, wenn ein externer Monitor mit einem Laptop verbunden ist, wobei jeder Monitor einen anderen Bildschirm für bessere Benutzerfreundlichkeit auf unabhängige Weise anzeigen kann. Die relative Position der Bildschirme kann hier eingestellt werden, z. B. Monitor 1 links neben Monitor 2 oder umgekehrt.
- Seite 81 Unter Windows® 7 Unter Windows® 8 oder Windows® 8.1 Ihren Monitor einrichten ...
-
Seite 82: Unter Windows Vista
• Desktop nur anzeigen auf…: Zeigt den Status eines bestimmten Monitors an. Diese Option wird üblicherweise dann gewählt, wenn der Laptop als PC verwendet wird, damit der Benutzer einen großen externen Monitor nutzen kann. Die meisten derzeitigen Laptops unterstützen grundlegende Auflösungen. Wie in der obigen Abbildung ersichtlich, beträgt die Auflösung des Laptop-Monitors nur 1280 x 800, aber nach Anschluss eines externen 27-Zoll-LCD-Monitors können Benutzer ihren Sichtkomfort sofort auf 1920 x 1080 Full HD-Qualität verbessern. - Seite 83 Unter Windows® 7 Ihren Monitor einrichten ...
- Seite 84 Unter Windows® 8 oder Windows® 8.1 Ihren Monitor einrichten ...
