N(L)
L
N(L)
Styreleder, Lämpötilan pudotusjohdin, Steuerleiter, Conduttore de comando,
fil pilote, Linia sterujaç c a, PilotnÈ ; vodic, veze; r lo; ; ; ; v ezete; k ,
N
Bruks- og montasjeanvisning
Ovnen med tilbehør oppfyller kravene i EU's
lavspenningsdirektiv (73/23/EØF,93/68/EØF))
og direktivet om elektromagnetisk kompatibili-
tet (89/336/EØF, 92/31/EØF).
MONTASJE
For horisontal veggmonasje og fast tilkopling.
Installasjonen må bare utføres av autorisert installatør.
Ovnen må ikke monteres like under stikkontakt.
Nettledningen er en spesialledning som må bestilles
fra SIEMENS og skiftes av elektriker.
Enkelte lyse vinylbelegg og lakker for parkett kan mis-
farves ved langvarig temperaturpåvirkning over 35°C.
Ved slike gulv anbefales derfor en monteringshøyde til
underkant ovn på min. 12 cm.

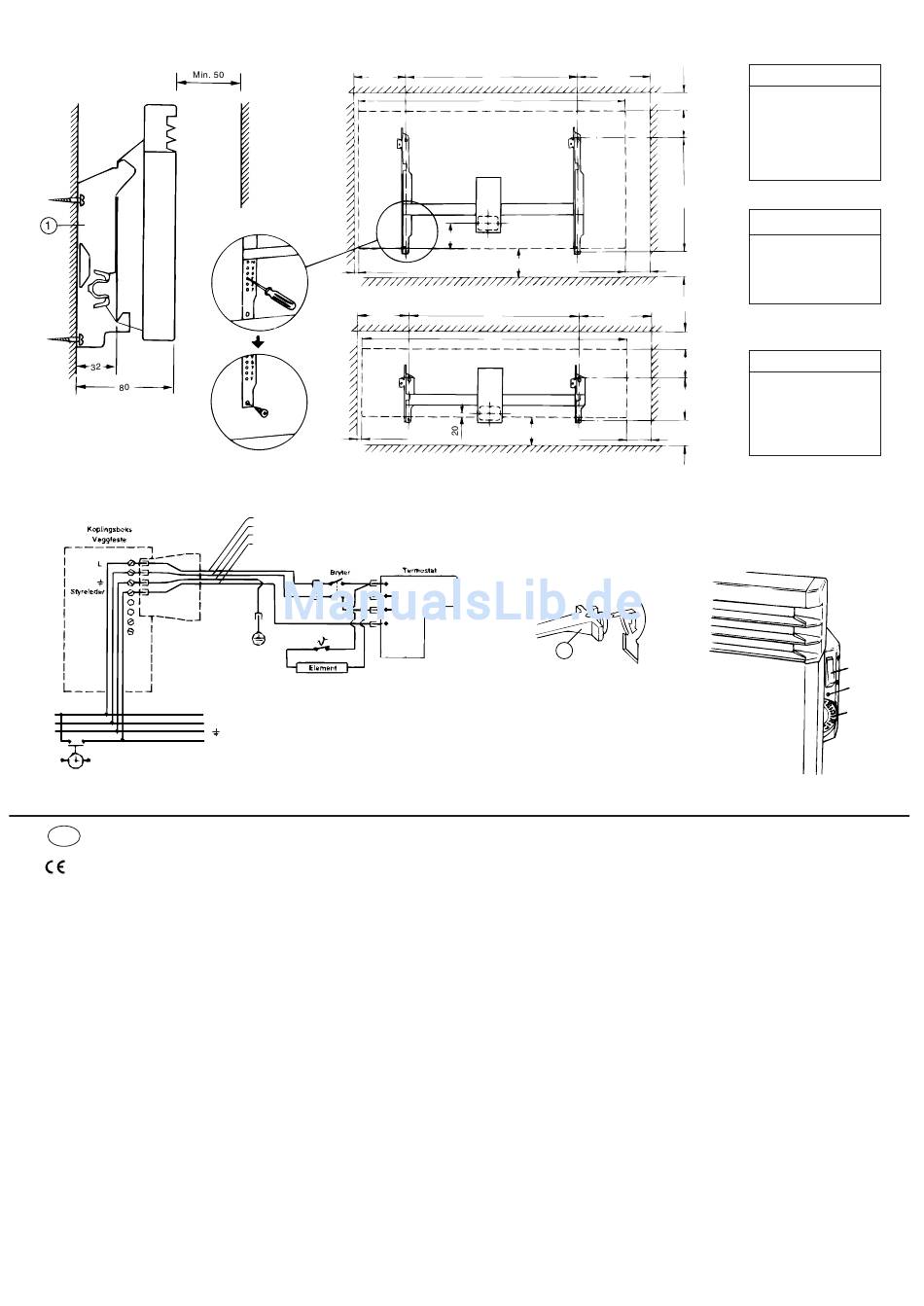

1. Skru fast veggfestet (1).
Pass på at minsteavstandene overholdes.
Malen på emballasjen angir plasseringen.
Veggfestet kan også brukes som mal.
2. Foreta elektrisk tilkopling. Heng ovnen på vegg-
festenes nedre kroker. Plugg inn støpselet i
koplingsboksen. NB! Påse at støpselet er skjøvet
helt inn til anslag. (Et klikk høres). Fest ledningen i
plastklipset på veggfestet. Sving ovnen opp, fest
stroppen(e) i ovnens bakplate (2) og heng
ovnen på toppfestene.
Med bryteren A i 1-posisjon er ovnen påslått.
Lampe B lyser når ovnen avgir varme.
Min.
150
Min.10
Min.
150
Min.10
Brun
Ruskea
Braun
Marrone
Blå
Sininen
Blau
Blau
Gul/Grønn
Keltainen/vihreä
Gelb/Grün
Giallo/Verde
Svart
Musta
Schwartz
Nero
Provod upravleniq.
TEMPERATURSTYRING.
Ovnen har innebygget temperatursenkningsfunksjon
som skal styres fra et koplingsur i sikringskapet (se
koplingsskjema). Med innkoplet styreleder skal det
være full spenning mellom styreleder og klemme L(N) i
koplingsboksen. Romtemperaturen senkes inntil ca. 5°C
i forhold til innstilt temperatur.
JUSTERING AV TERMOSTATKNAPP.
Det kan forekomme at ovnens og termometerets plas-
sering, eller rommets utforming gjør at det ikke er sam-
svar mellom romtemperatur og termostatens innstilte
temperatur. Gradtallet kan da justeres slik:
Termostatknappen C dreies til maks. (lampen lyser),
hvoretter den dreies tilbake til lampen slukker. Tallet
på knappen sammenliknes med rommets temperatur.
Er det avvik, holdes knappen fast, og tallskiven dreies
til ønsket verdi ved hjelp av en liten skrutrekker el.lign.
som plasseres i et av sporene mellom gradtallene.
NB! Ovnen bør ha stått påslått ca. ett døgn før juste-
ring foretas.
NB! Elementet er innsatt med beskyttelsesolje som fordam-
per første gangen ovnen slås på. En ufarlig røykutvikling
kan oppstå i de første minuttene ovnen er innkoplet.
Sikringsanordning
Ovnen har innebygget temperaturutløser som vil kople ut
strømmen dersom ovnen f.eks. skulle bli tildekket. Hvis
temperaturutløseren har koplet ut: Tildekningen må fjernes!
BU, FU og SU-ovner: Trykk inn utløserens innko-
plingsknapp midt på ovnens bakside.
Min.
A
205
80
Min.50
Min.70
Min.
A
205
L
Min.50
Min.70
Hne= d a;
Braç z owy
Marrone
Modra;
Niebieski
Blau
Z+ u tozelena;
Zæ Æ o ; ¬ to¶Zielony
Jaune/Vert
C: e rna;
Czarny
Noir
2
FV-ovner: Utløseren kopler strømmen automatisk inn
igjen når temperaturen i ovnen blir tilstrekkelig lav.
OVNEN MÅ IKKE TILDEKKES
Hvis luftgjennomstrømningen hindres, stiger overflate-
temperaturen på ovnen. Tørk derfor ikke klær o.l.
direkte på eller for nære ovnen! Støv og lo kan samle
seg i spaltene i ovnens underkant og dermed hindre
luftstrømmen gjennom ovnen. Bruk støvsugeren minst
en gang pr. år. NB! Høye ovner kan svinges fram for
rengjøring på baksiden.
ØNSKER DU Å MALE OVNEN?
Det er i Norge godkjent av NEMKO at kunden kan
male ovnen i den farge som ønskes. Malingen som
brukes må tåle en temperatur på minst 100°C. NB!
Grill med topplist samt bryter- og termostatenhet må
ikke males. Tekst og merkeskilt må heller ikke over-
males.
TILLEGGSUTSTYR
som kan bestilles hos nærmeste Siemensforhandler:
DEKSEL OVER BETJENINGSENHET.
Med skrue for låsing. Farve: grå. El.nr. 54 683 38.
SPAREPLUGG
Ovnen er forberedt for å ta imot en mikroprosessor-
styrt enhet for programstyrt temperatursenking m.m.
El.nr. 54 683 37.
Rett til forandringer forbeholdes.
2NC7...4F/4S
90°C
P
L
400 W
465
Min.50
600 W
555
800 W
645
88
1000 W
735
1200 W
915
1500 W
1095
2000 W
1365
320
2NC7...4B/4C/4E/4T
60°C
P
L
200 W
465
400 W
645
Min.46
600 W
915
800 W
1185
1000 W
1455
2NC7...2F
Min.50
90°C
P
L
88
400 W
645
600 W
915
120
800 W
1095
1000 W
1275
Min.46
1200 W
1545
1500 W
1725
Rudas
Barna
Korihnevyj
Me; l ynas
Ke; k
Sinij
Geltonas¶z= a lias
Zo\ l d¶Sa; r ga
"\ltyj#`el\nyj
Juodas
Fekete
H\rnyj
A
190
280
370
460
640
820
1090
A
190
370
640
910
1180
A
370
640
820
1000
1270
1450
A
B
C
