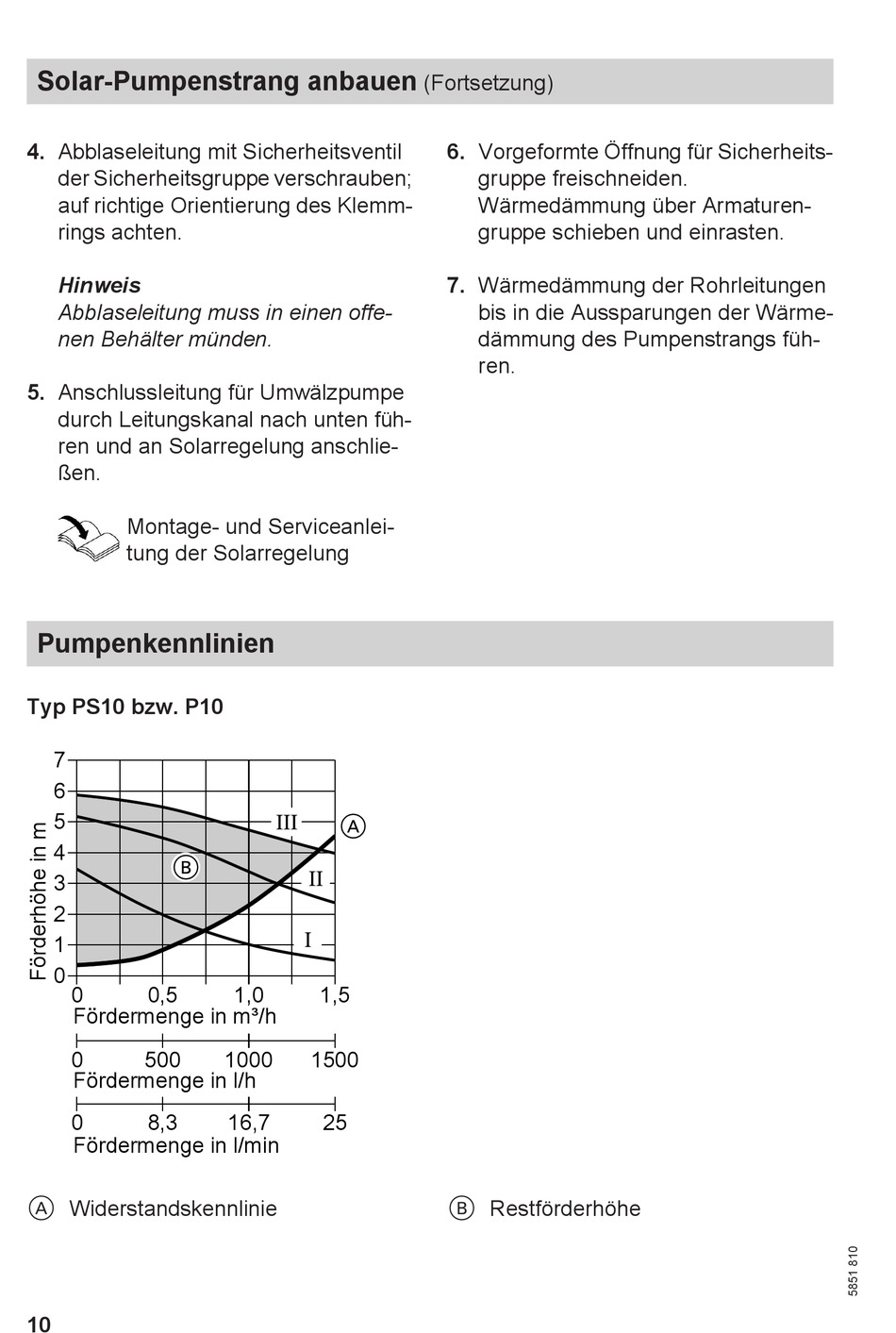

Viessmann Solar-Divicon Serviceanleitung Seite 10

Solar-Pumpenstrang anbauen
4. Abblaseleitung mit Sicherheitsventil
der Sicherheitsgruppe verschrauben;
auf richtige Orientierung des Klemm-
rings achten.
Hinweis
Abblaseleitung muss in einen offe-
nen Behälter münden.
5. Anschlussleitung für Umwälzpumpe
durch Leitungskanal nach unten füh-
ren und an Solarregelung anschlie-
ßen.
Montage- und Serviceanlei-
tung der Solarregelung
Pumpenkennlinien
Typ PS10 bzw. P10
7
6
5
4
3
2
1
0
0 0,5
Fördermenge in m³/h
0 500
Fördermenge in l/h
0 8,3
Fördermenge in l/min
A Widerstandskennlinie
10
1,0 1,5
1000 1500
16,7 25
(Fortsetzung)
6. Vorgeformte Öffnung für Sicherheits-
gruppe freischneiden.
Wärmedämmung über Armaturen-
gruppe schieben und einrasten.
7. Wärmedämmung der Rohrleitungen
bis in die Aussparungen der Wärme-
dämmung des Pumpenstrangs füh-
ren.
B Restförderhöhe
