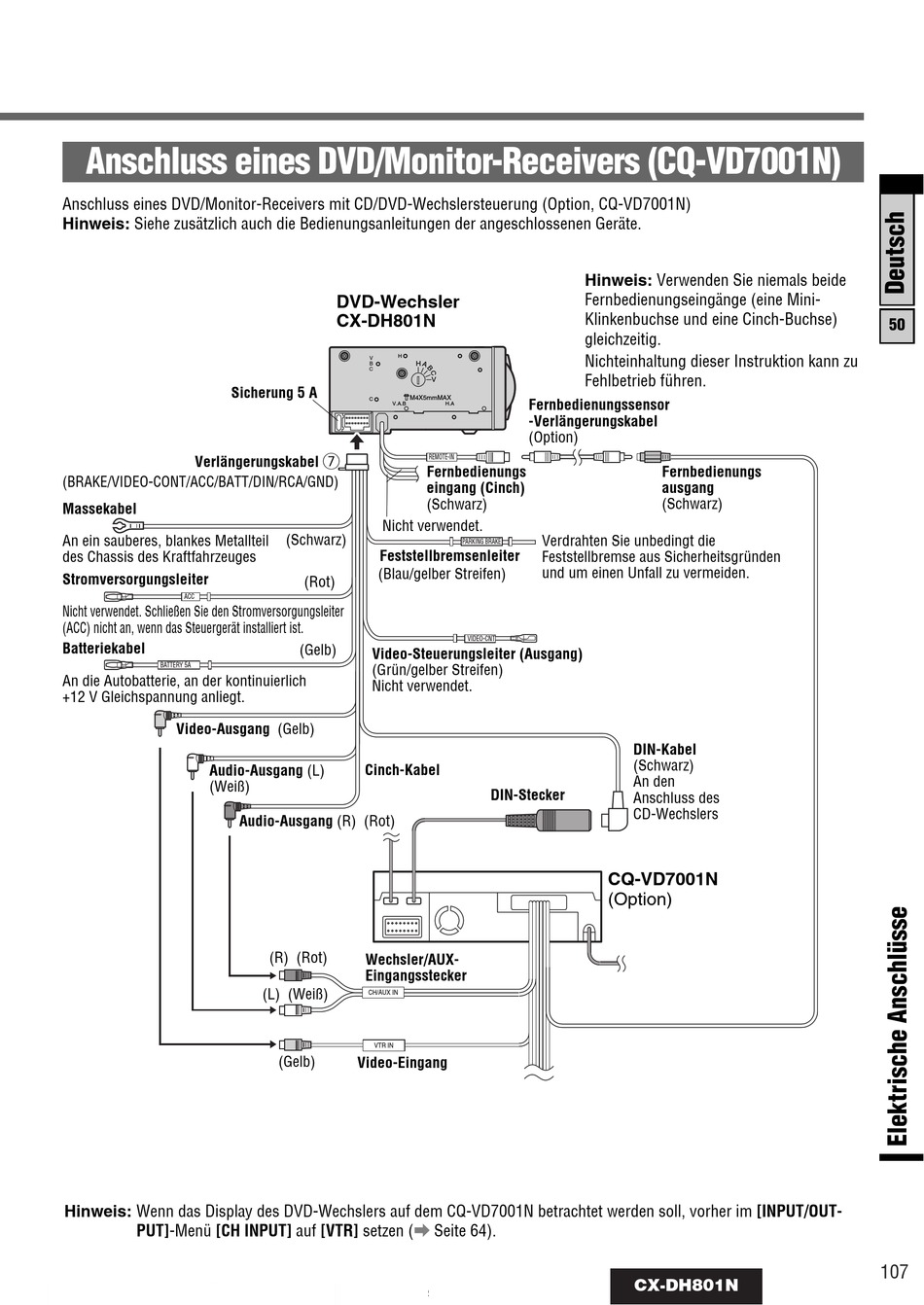

Anschluss eines DVD/Monitor-Receivers (CQ-VD7001N)
Anschluss eines DVD/Monitor-Receivers mit CD/DVD-Wechslersteuerung (Option, CQ-VD7001N)
Hinweis: Siehe zusätzlich auch die Bedienungsanleitungen der angeschlossenen Geräte.
Sicherung 5 A
Verlängerungskabel
(BRAKE/VIDEO-CONT/ACC/BATT/DIN/RCA/GND)
Massekabel
An ein sauberes, blankes Metallteil
des Chassis des Kraftfahrzeuges
Stromversorgungsleiter
ACC
ACC
Nicht verwendet. Schließen Sie den Stromversorgungsleiter
(ACC) nicht an, wenn das Steuergerät installiert ist.
Batteriekabel
BATTERY 5A
An die Autobatterie, an der kontinuierlich
+12 V Gleichspannung anliegt.
Video-Ausgang (Gelb)
Audio-Ausgang (L)
(Weiß)
Hinweis: Wenn das Display des DVD-Wechslers auf dem CQ-VD7001N betrachtet werden soll, vorher im [INPUT/OUT-
PUT]-Menü [CH INPUT] auf [VTR] setzen
DVD-Wechsler
CX-DH801N
H
V
B
C
M4X5mmMAX
C
V.A.B
u
Nicht verwendet.
(Schwarz)
Feststellbremsenleiter
(Blau/gelber Streifen)
(Rot)
(Gelb)
Video-Steuerungsleiter (Ausgang)
(Grün/gelber Streifen)
Nicht verwendet.
Cinch-Kabel
Audio-Ausgang (R) (Rot)
(R) (Rot)
Wechsler/AUX-
Eingangsstecker
(L) (Weiß)
CH/AUX IN
VTR IN
(Gelb)
Video-Eingang
(a
Hinweis: Verwenden Sie niemals beide
Fernbedienungseingänge (eine Mini-
Klinkenbuchse und eine Cinch-Buchse)
gleichzeitig.
Nichteinhaltung dieser Instruktion kann zu
H
Fehlbetrieb führen.
V
Fernbedienungssensor
H.A
-Verlängerungskabel
(Option)
REMOTE-IN
Fernbedienungs
eingang (Cinch)
(Schwarz)
Verdrahten Sie unbedingt die
PARKING BRAKE
Feststellbremse aus Sicherheitsgründen
und um einen Unfall zu vermeiden.
VIDEO-CNT
DIN-Stecker
Seite 64).
Fernbedienungs
ausgang
(Schwarz)
DIN-Kabel
(Schwarz)
An den
Anschluss des
CD-Wechslers
CQ-VD7001N
(Option)
CX-DH801N
50
107
