AUF EINEN BLICK

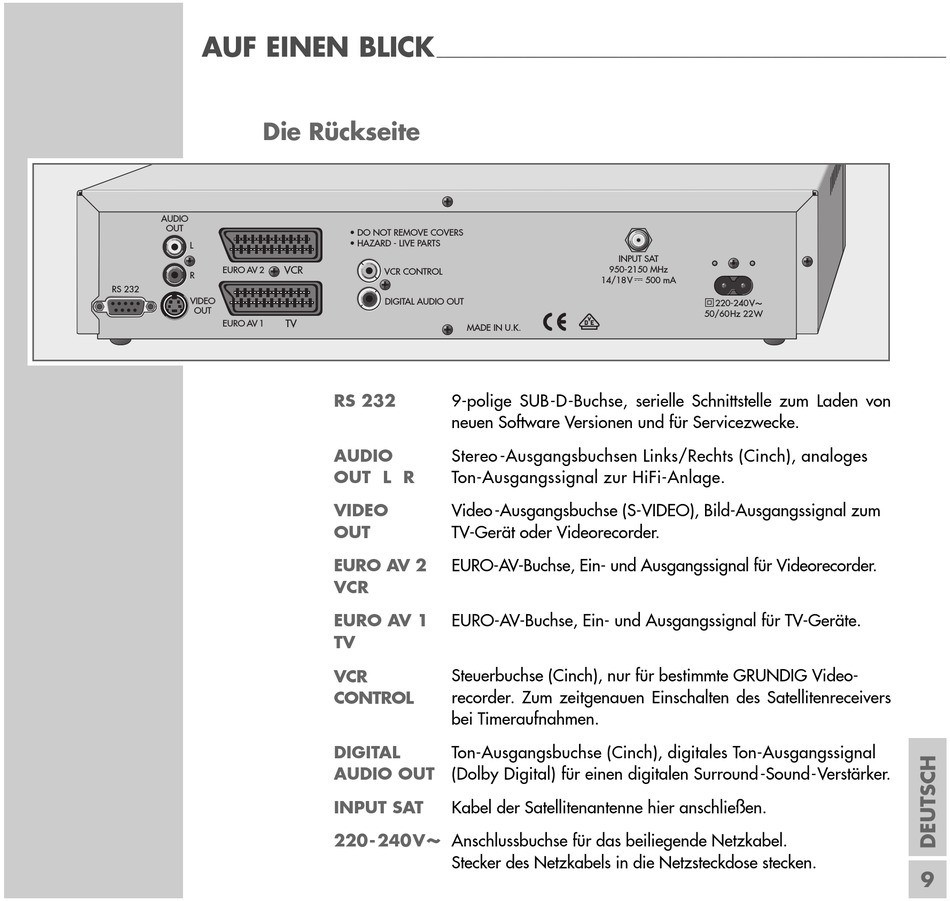

Die Rückseite
AUDIO
OUT
L
VCR
EURO AV 2
R
RS 232
VIDEO
OUT
TV
EURO AV 1
______________________________________________________________________
• DO NOT REMOVE COVERS
• HAZARD - LIVE PARTS
VCR CONTROL
DIGITAL AUDIO OUT
MADE IN U.K.
RS 232
9-polige SUB-D-Buchse, serielle Schnittstelle zum Laden von
neuen Software Versionen und für Servicezwecke.
AUDIO
Stereo -Ausgangsbuchsen Links/Rechts (Cinch), analoges
Ton-Ausgangssignal zur HiFi-Anlage.
OUT L R
VIDEO
Video -Ausgangsbuchse (S-VIDEO), Bild-Ausgangssignal zum
TV-Gerät oder Videorecorder.
OUT
EURO AV 2
EURO-AV-Buchse, Ein- und Ausgangssignal für Videorecorder.
VCR
EURO AV 1
EURO-AV-Buchse, Ein- und Ausgangssignal für TV-Geräte.
TV
Steuerbuchse (Cinch), nur für bestimmte GRUNDIG Video-
VCR
recorder. Zum zeitgenauen Einschalten des Satellitenreceivers
CONTROL
bei Timeraufnahmen.
Ton-Ausgangsbuchse (Cinch), digitales Ton-Ausgangssignal
DIGITAL
(Dolby Digital) für einen digitalen Surround -Sound-Verstärker.
AUDIO OUT
Kabel der Satellitenantenne hier anschließen.
INPUT SAT
~
220- 240V
Anschlussbuchse für das beiliegende Netzkabel.
Stecker des Netzkabels in die Netzsteckdose stecken.
INPUT SAT
950-2150 MHz
14/18 V
500 mA
e
j
~
220-240V
50/60Hz 22W
9
