Kurzbeschreibung ODT-MAC421-LD-WH-MC
Installation

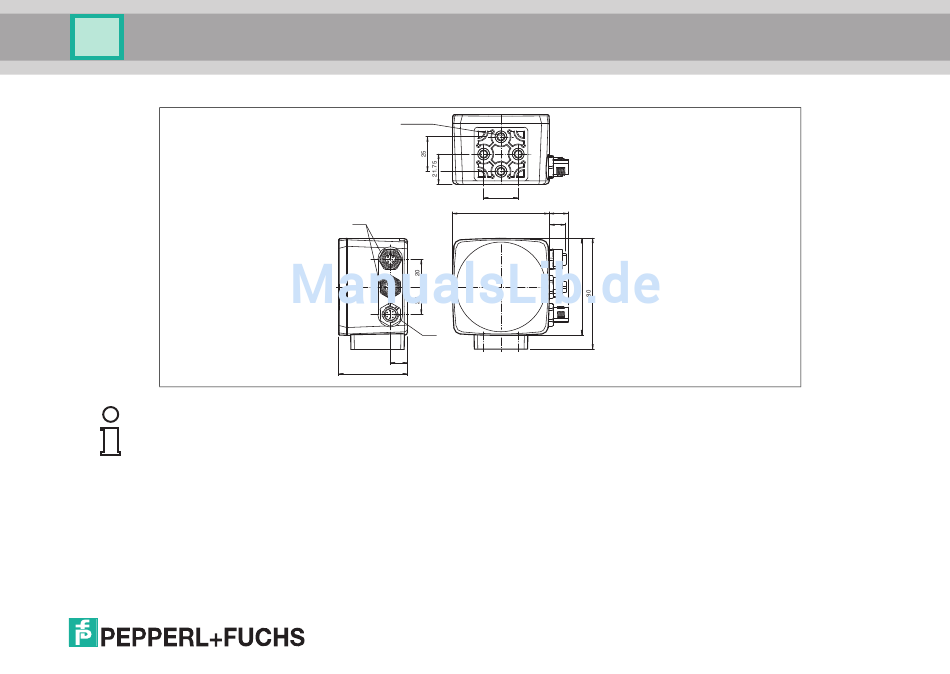

Die folgende Abbildung zeigt alle relevanten Abmaße des Gehäuses in mm:
Hinweis!
Vermeidung von Reflexionen und Glanzlichtern
Reflexionen und Glanzlichter durch spiegelnde Oberflächen können eine korrekte Bildaufnahme
beeinflussen und somit zu fehlerhaften Lesungen führen. Um Reflexionen und Glanzlichter zu
vermeiden, montieren Sie das stationäre Lesegerät leicht gewinkelt.
Die Untergrundfläche muss plan sein, um Gehäuseverzug beim Festziehen zu vermeiden.
Achten Sie darauf, dass nach der Montage des Sensors noch genügend Platz vorhanden ist, die
Anschlusskabel am Sensor anzuschliessen.
M6 x 9 (4x)
25
70
M12
M12
12.5
50
13.8
12
13
