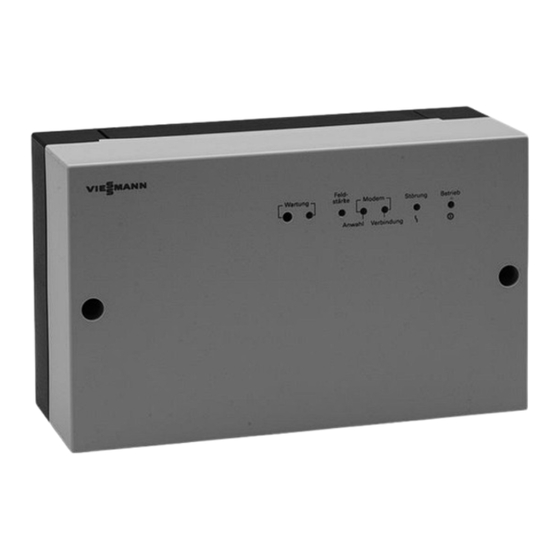

VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocom 200 Typ GP1E Kommunikations-Schnittstelle ■ für Betrieb mit integriertem Web-Server Vitodata 100 ■ für Betrieb mit separatem Web-Server Vitodata 300 Gültigkeitshinweise siehe letzte Seite VITOCOM 200 Bitte aufbewahren! 5369 220 7/2009...
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
Seite 3
■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.
Sicherheit und Haftung Sicherheit und Haftung Gefahr Achtung Insbesondere Herzschrittma- Die Vitocom leitet ausschließlich cher, Hörhilfen und Defibrillato- Störungen der verbundenen ren können gestört werden durch Vitotronic-Regelungen und der Funksignale der Vitocom (bei an den konfigurierten Eingängen Kommunikation über das Mobil- der Vitocom angeschlossenen funknetz).
Seite 6
Benutzung der Vitocom oder der Software entstehen sowie für Schäden aus unsachgemäßer Verwendung. Es gelten die Allgemeinen Verkaufsbe- dingungen von Viessmann, die in der jeweils aktuellen Viessmann Preisliste enthalten sind. SMS- und E-Mail-Dienste sind Dienst- leistungen von Netzbetreibern, für die Viessmann nicht haftet.
Produktinformation Montagevorbereitung Produktinformation Die Gerätevariante Vitocom 200, Typ GP1 enthält ein GPRS-Modem. Systemvoraussetzungen Heizungsanlage: Meldeweg: ■ Für 1 Heizungsanlage ■ PC/Laptop zum Empfang von E-Mail ■ Alle Vitotronic Regelungen sind über ■ Mobiltelefon zum Empfang von SMS LON an der Vitocom angeschlossen.
Produktinformation Montagevorbereitung (Fortsetzung) Verwendung Bei Betrieb über integrierten Web-Server Vitodata 100 A Heizkessel mit Vitotronic (siehe G Bediengerät Smartphone/PDA mit Seite 9) Web-Browser: B LON-Verbindungsleitung ■ Zugriff auf Vitodata 100 Bediener- C Vitocom mit integriertem Web-Ser- oberfläche ■ Empfang von Meldungen über E- ver Vitodata 100 D Sicherheitsserver Mail...
Seite 9
Vitotronic Regelungen ■ Vitotronic 300-K, Typ MW2, MW2S Vitotronic 333, Typ MW2, MW2S Kommunikation mit folgenden ■ Vitotronic 200-H, Typ HK1M, HK1S, Viessmann Regelungen: HK3S, HK1W, HK3W Vitotronic 050, Typ HK1M, HK1S, Wandgeräte: HK3S, HK1W, HK3W ■ Vitotronic 100, Typ HC1, HC1A ■...
Produktinformation Montagevorbereitung (Fortsetzung) ■ Vitotronic 200, Typ KW6 Wärmepumpen: ■ Vitotronic 200, Typ FO1 ■ WPR 300 ■ Vitotronic 300, Typ GW2 ■ Vitotronic 300-K, Typ MW1, MW1S Vitotronic 333, Typ MW1, MW1S Funktionen bei Betrieb über integrierten Web-Server Vitodata 100 Die Vitocom wird über LON mit der Mit Vitodata 100 können folgende Vitotronic Regelung verbunden.
Seite 11
Produktinformation Montagevorbereitung (Fortsetzung) Mit Vitodata 300 können folgende Parameter konfiguriert werden: ■ Einstellen von Sollwerten, Neigung und Niveau der Heizkennlinie ■ Einstellen des Betriebsprogramms, Ferienprogramms und der Schaltzei- ■ Abfrage von Betriebszuständen und Temperaturen ■ Ferneinrichten der Vitotronic Rege- lungsparameter über Codieradressen...
Ablaufübersichten Ablaufübersichten zur Montage und Inbetriebnahme In Verbindung mit Vitodata 100 1. Vor der Montage: 5. SIM-Karte einlegen (siehe Feldstärke für Funksignal prüfen und Seite 29). Montageort nach bestmöglichem Nach erfolgreicher Einbuchung in Empfang festlegen. das Mobilfunknetz leuchten die Anwahl-, Vebindungs- und Feld- 2.
Seite 13
Ablaufübersichten Ablaufübersichten zur Montage und Inbetriebnahme (Fortsetzung) In Verbindung mit Vitodata 300 1. Vor der Montage: 6. Nach der Montage am Bedienge- Feldstärke für Funksignal prüfen und rät: Montageort nach bestmöglichem Anmelden am Web-Server Empfang festlegen. Vitodata 300 (siehe Seite 84). Für den Zugang zur Bedieneroberflä- 2.
Montageablauf Übersicht der elektrischen Anschlüsse Achtung Beschädigung des Geräts durch Kurzschluss. ■ Falls Klemmen/Stecker mit unterschiedlichem Potential (Netz, Kleinspan- nung) nebeneinander angeordnet sind, müssen die einzelnen Adern der Leitungen mit demselben Potential dicht an den Klemmen gebündelt wer- den. Damit wird im Fehlerfall, z.B. beim Lösen einer Ader, ein Verlagern der Ader in den benachbarten Spannungsbereich verhindert.
Seite 16
Montageablauf Übersicht der elektrischen Anschlüsse (Fortsetzung) A Anschluss Netzspannung 230 V/ E Einschub für SIM-Karte (siehe 50 Hz (siehe Seite 21) Seite 29) B N.C COM N.O F LAN Digital-Ausgang DA1 (siehe Nicht verfügbar Seite 17) G ViLON C DI1 LON-Anschlüsse FTT 10-A (2 x Digital-Eingang DE1 (siehe RJ45) zum Anschluss an die...
Dann können z.B. externe Signal- ■ Mit LED-Anzeige (LED an bei Kontakt geber angesteuert werden. geschlossen) Antenne anschließen Die Vitocom 200, Typ GP1 ist mit einer Hinweis fest montierten Antenne ausgestattet SIM-Karte erst bei Inbetriebnahme ein- und wird mit einer SIM-Karte ausgelie- setzen.
Vitocom an Vitotronic Regelung anschließen Die Vitocom wird über LON mit der Vitotronic Regelung verbunden. Das Viessmann LON ist für die BUS-Topologie „Linie“ mit beidseitigem Abschluss- widerstand (Zubehör) ausgelegt. Weitere Informationen für eine freie Verdrahtung mit einem zentralen Abschlusswiderstand (BUS-Abschluss) siehe „Viessmann LON- Handbuch“...
Die Anforderungen an die Leitungen und den Betrieb der LON-Schnittstelle FTT 10- A (siehe www.echelon.com) sind einzuhalten. Alle Viessmann LON-Geräte werden über RJ45-Stecker angeschlossen. Für das Viessmann LON werden immer die Adern „1“ und „2“ und die Abschirmung benötigt. Die Adern sind vertauschbar. Die Installation ist deshalb verpolungssicher. Anschluss mit LON-Verbindungsleitung Verlegeabstand ≤...
Montageablauf Vitocom an Vitotronic Regelung anschließen (Fortsetzung) Anschluss mit bauseitiger Leitung und LON-Stecker Verlegeabstand ≤ 900 m (mit LON-Stecker) ≤ 900 m A Vitotronic Regelung D LON-Stecker B Vitocom E Bauseitige Leitung C Abschlusswiderstand F Bis 99 Teilnehmer Anschluss mit LON-Verbindungsleitung, bauseitiger Leitung und LON-Anschlussdose Verlegeabstand ≤...
Montageablauf Vitocom an Vitotronic Regelung anschließen (Fortsetzung) LON- Anschlu Name Funktion Bemerkung NET_A BUS-Signal (FTT kann von anderen BUS-Teilnehmern auf 10-A) 42 V aufmoduliert sein NET_B BUS-Signal (FTT kann von anderen BUS-Teilnehmern auf 10-A) 42 V aufmoduliert sein n.c. nicht angeschlos- kann von anderen BUS-Teilnehmern mit Spannung bis zu 42 V belegt werden n.c.
Montageablauf Netzanschluss (Fortsetzung) Richtlinien Vorschriften Anforderungen an den Hauptschalter (falls erforderlich) Netzanschluss und Schutzmaßnahmen (z.B. FI-Schaltung) sind gemäß IEC 364, Bei Feuerungsanlagen gemäß DIN VDE den Anschlussbedingungen des örtli- 0116 muss der bauseits installierte chen Energieversorgungsunterneh- Hauptschalter die Anforderungen der mens und den VDE-Vorschriften auszu- DIN VDE 0116 „Abschnitt 6“...
Montageablauf Netzanschluss (Fortsetzung) 1. Prüfen, ob Zuleitung zur Vitotronic 3. Stecker fÖ in Vitotronic Regelung Regelung vorschriftsmäßig abgesi- einstecken. chert ist. Farbkennzeichnung nach DIN IEC 2. Netzanschlussleitung bauseits im 60757 Anschlusskasten E und an Stecker braun fÖ anklemmen. blau GNYE grün/gelb Gefahr Falsche Adernzuordnung kann zu schweren Verletzun-...
Montageablauf Netzanschluss (Fortsetzung) F Netzanschluss der Vitotronic Rege- lung (Stecker fÖ) 1. Prüfen, ob Zuleitung zur Vitotronic 3. Stecker fÖ in Vitotronic Regelung Regelung vorschriftsmäßig abgesi- einstecken. chert ist. 2. Netzanschlussleitung bauseits im Anschlusskasten D und an Stecker fÖ anklemmen. Gefahr Falsche Adernzuordnung kann zu schweren Verletzun-...
Inbetriebnahme Anzeige- und Bedienelemente Wartung Modem Feld- Störung Betrieb stärke Anwahl Verbindung A B C D A Taster Wartung E Modem Zustandsanzeige Verbin- für Wartungsarbeiten dung (grün) B Wartungsanzeige (rot) F Störungsanzeige „U“ (rot) C Feldstärke Zustandsanzeige (rot) G Betriebsanzeige „8“ (grün) D Modem Zustandsanzeige Anwahl (gelb) Funktion Taster Wartung...
Hinweis hör) muss in der Vitotronic Regelung ein- Die Datenübertragung über LON kann gesteckt sein. einige Minuten dauern. Viessmann Anlagennummer und Teilnehmernummer LON-Anlagennummer, LON-Teilneh- Hinweis mernummer und weitere Funktionen Innerhalb des LON darf die gleiche Num- über Codierung 2 einstellen.
Inbetriebnahme Vitotronic Regelung in LON einbinden (Fortsetzung) Voraussetzungen: 2. a/b für gewünschten Teilneh- ■ Regelung muss als Fehlermanager mer. codiert sein (Codierung „79:1“) ■ In allen Regelungen muss die LON- 3. d Check ist aktiviert. Teilnehmer-Nr. codiert sein (siehe „Check“ blinkt, bis der Seite 26) Check abgeschlossen ist.
Inbetriebnahme PIN-Code eingeben — nach der Montage an der… (Fortsetzung) 4. Die Schritte 2. und 3. wiederholen für Hinweis die Eingabe der zweiten, dritten und Die Vitocom ist im Auslieferungszustand vierten Ziffer. auf den Default-PIN „1234“ eingestellt. Nach Eingabe der vierten Ziffer blinkt Die Inbetriebnahme kann alternativ mit die LED „Feldstärke“...
Seite 30
Inbetriebnahme SIM-Karte einlegen — nach der Montage an der… (Fortsetzung) 2. Die mitgelieferte SIM-Karte B mit 3. Netzspannung der Vitocom einschal- den Kontakten nach oben von vorne ten. in den SIM-Kartenhalter A einset- Das Modem prüft den PIN-Code. Bei korrektem PIN-Code, bucht sich zen.
Inbetriebnahme SIM-Karte einlegen — nach der Montage an der… (Fortsetzung) 4. Folgende Schritte nur, falls PIN- 7. Netzspannung der Vitocom einschal- Code fehlerhaft war: ten. Innerhalb von 30 s den Taster „PIN Key“ 30 s lang gedrückt halten, um 8. PIN-Code erneut eingeben. den fehlerhaften PIN-Code zu löschen.
Seite 32
Inbetriebnahme Registrierung und Installation von Vitodata 100 (Fortsetzung) Bei der Installation liest die Vitocom die aktuellen Daten der Heizungsanlage ein, Vitodata 100 wird an die Heizungsanlage angepasst. Achtung Netzspannungsausfall während des Installationsvorgangs kann zur Beschä- digung der Vitocom führen. Spannungsversorgung sicherstellen. Ablauf des Installationsvorgangs (kann mehrere Minuten dauern): ■...
Seite 34
Inbetriebnahme Registrierung und Installation von Vitodata 100 (Fortsetzung) 2. Erforderliche Eingaben — gültig für Groß- und Kleinschreibung beach- alle Zugriffsberechtige dieser ten. Vitocom: ■ Passwort und Passwort Bestäti- ■ Telefonnummer (SIM-Karte) gung für den Vitodata 100-Sicher- ■ Benutzername heitsserver Eindeutige Anlagenbezeichnung Groß- und Kleinschreibung beach- vergeben, kann später nicht geän- ten.
Seite 39
(Fortsetzung) Vitodata 100 - Installation viesmann Vitodata 100 - Konfiguration ▎ Hilfe Gerät Name Wert 7248306 700 004 100 - 347 IDENT.-NO. Vitocom 200 GP1 Geräte-Typ GPRS Modem-Typ Grundeinstellungen Name Wert Anlage Vitocom Anlagenbezeichnung (*) Sprache von Vitodata 100 (*)
Seite 40
Inbetriebnahme Registrierung und Installation von Vitodata 100 (Fortsetzung) 7. Die grau hinterlegten Felder werden Bedienungsanleitung automatisch ausgefüllt und können Vitodata 100 nicht geändert werden. Bei „Anlagenbezeichnung“ den „Weiter“ wählen. gewünschten Namen der Anlage ein- tragen. Die Anlagenbezeichnung dient der Zuordnung von Meldungen per E-Mail zur Vitocom.
Seite 41
(Fortsetzung) Vitodata 100 - Installation viesmann Vitodata 100 - Installation starten ▎Hilfe Gerät Name Wert 7248306 700 004 100 - 347 IDENT.-NO. Vitocom 200 GP1 Geräte-Typ GPRS Modem-Typ Grundeinstellungen Name Wert Anlage Vitocom Anlagenbezeichnung (*) Sprache von Vitodata 100 (*)
Inbetriebnahme Registrierung und Installation von Vitodata 100 nach Ablauf der 30 Tage Nach Ablauf von 30 Tagen ist der Link „Zur Registrierung“ in der E-Mail ungültig (E-Mail zur Freischaltung der SIM-Karte, siehe Seite 31). Die Registrierung erfolgt über das Menü „Registrierung“ unter www.vitodata-100.de.
Seite 57
Inbetriebnahme Anmelden an Vitodata 100 (Fortsetzung) 4. Bediengerät (PC oder Mobile) wäh- Hinweis len. Diese Seite ist in 3 Kategorien aufge- teilt: ■ Bedienung Für die Auswahl des Typs des Bediengeräts. ■ Geräte-Diagnose Nur für Servicezwecke. In „Systeminformation“ sind Anla- genspezifische Daten hinterlegt, die im Servicefall abgerufen wer- den können.
Inbetriebnahme Einbinden weiterer Vitotronic Regelungen in Vitodata 100 Falls die bestehende Heizungsanlage Achtung um weitere Vitotronic Regelungen erwei- Netzspannungsausfall während tert wird, muss die Bedieneroberfläche des Installationsvorgangs kann von Vitodata 100 aktualisiert werden. zur Beschädigung der Vitocom führen. Spannungsversorgung sicher- stellen.
Inbetriebnahme Verbindung und Anmeldung zu Vitodata 300 (Fortsetzung) Inbetriebnahme von Hei- Vitodata 300 verbindet sich über zungsanlagen direkte Telefon-Wählverbindung mit mit Vitocom 300 Typ FA3, FI1 der Vitocom. oder FE1 Aus Sicherheitsgründen trennt die an Vitodata 300 Vitocom die Verbindung zu Vitodata 300 und verbindet sich über Hinweis einen Internet Service Provider (ISP)
Einzelteillisten Einzelteillisten Hinweis für Ersatzbestellungen Best.-Nr. und Herstell-Nr. (siehe Typen- schild) sowie die Positionsnummer des Einzelteiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile ohne Abbildung 006 LON-Verbindungsleitung 009 Antenne mit Anschlussleitung 011 Montage- und Serviceanleitung 012 Bedienungsanleitung 020 SIM-Karte 109 Beipack Stecker...
Technische Daten Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom 500 mA Leistungsaufnahme 5,5 W Schutzklasse Schutzart IP 20 gemäß EN 60529 durch Aufbau/Einbau zu gewähr- leisten Wirkungsweise Typ 1B gemäß EN 60730-1 Zul. Umgebungstemperatur ■ bei Betrieb 0 bis +50°C Verwendung in Wohn- und Hei- zungsräumen (normale Umge- bungsbedingungen)
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocom 200, Typ GP1E mit den folgenden Nor- men übereinstimmt: DIN EN 50090-2-2 (1997-06) DIN EN 61000-4-2 (2001-12) DIN EN 55014-1 (2003-09)
